4-103 0708-001 6.5 其他教示 • 元件识别照相机补正值教示的步骤 (1) 执行教示前，设置在治具放置场所使得 QFP 玻璃治具的蒸镀 面朝下。 (2) 按 [ 实行补正值教示 ] 按钮。 执行元件识别照相机补正值 (X 横、Y 纵、角度 Z) 的教示。 • 根据位置指定而选择的横梁移动到治具放置场所，在线路 板识别照相机下进行识别。之后，吸取位于治具放置场所 工作台上的治具，移动到元件识别照相机上将吸嘴下降到 聚焦面进…
4-1020708-001
•
元件识别照相机补正值教示用治具
元件识别照相机补正值的教示使用如下治具。
执行教示前设置在治具放置场所，结束教示后请务必拆卸。
QFP 玻璃治具 JG-0188 ( 标准附属元件 )
Notice
容易损坏，使用时请充分注意。
12 mm
12 mm
玻璃上蒸镀印刷有两种位置算出用线路板。
Fig.2D46 QFP 玻璃治具 JG-0188
•
治具吸嘴
QFP 玻璃治具的吸取使用治具吸嘴 ( 标准附属元件 ) 或通常的吸嘴 HA09。
实行教示之前，请在调整和维护→单元调整→
“
吸嘴交换
”
界面中交换吸
嘴。
6.5 其他教示
4-1030708-001
6.5 其他教示
•
元件识别照相机补正值教示的步骤
(1) 执行教示前，设置在治具放置场所使得 QFP 玻璃治具的蒸镀
面朝下。
(2) 按 [ 实行补正值教示 ] 按钮。
执行元件识别照相机补正值 (X 横、Y 纵、角度 Z) 的教示。
•
根据位置指定而选择的横梁移动到治具放置场所，在线路
板识别照相机下进行识别。之后，吸取位于治具放置场所
工作台上的治具，移动到元件识别照相机上将吸嘴下降到
聚焦面进行确认，算出照相机补正值。
•
执行教示时，被检测启动条件。
•
在教示的执行途中发生识别异常时或按操作台的 [STOP]
按钮，装置便进入暂停中状态。可以重新启动。
•
在暂停中状态下，不能选择其他菜单。
结束补正值教示后，治具自动被回收到所定的治具放置场所，
指定安装头返回到原点。
教示结果显示在
“
元件识别照相机补正值
”
显示部的
“
X 横
(mm)
”
、
“
Y 纵 (mm)
”
及
“
角度 Z(
°
)
”
中。
4-1040708-001
6.5 其他教示
6.5.4 安装头旋转角度轴
是对装置坐标基准、对吸嘴选择轴 Z 相位置中的吸嘴 1 与吸嘴 7 连接
线的角度偏离量和吸嘴 4 与吸嘴 10 连接线的角度偏离量的定位坐标基
准到照相机中心的设计距离的补正值。
将安装头使用于照相机移动时的补正中。
(1) 在
“
教示
”
子菜单栏中，按 [ 其他 ] 按钮，便弹出显示其他教示机
能菜单栏。
(2) 按弹出菜单栏中的 [ 安装头旋转角度轴 ] 按钮。

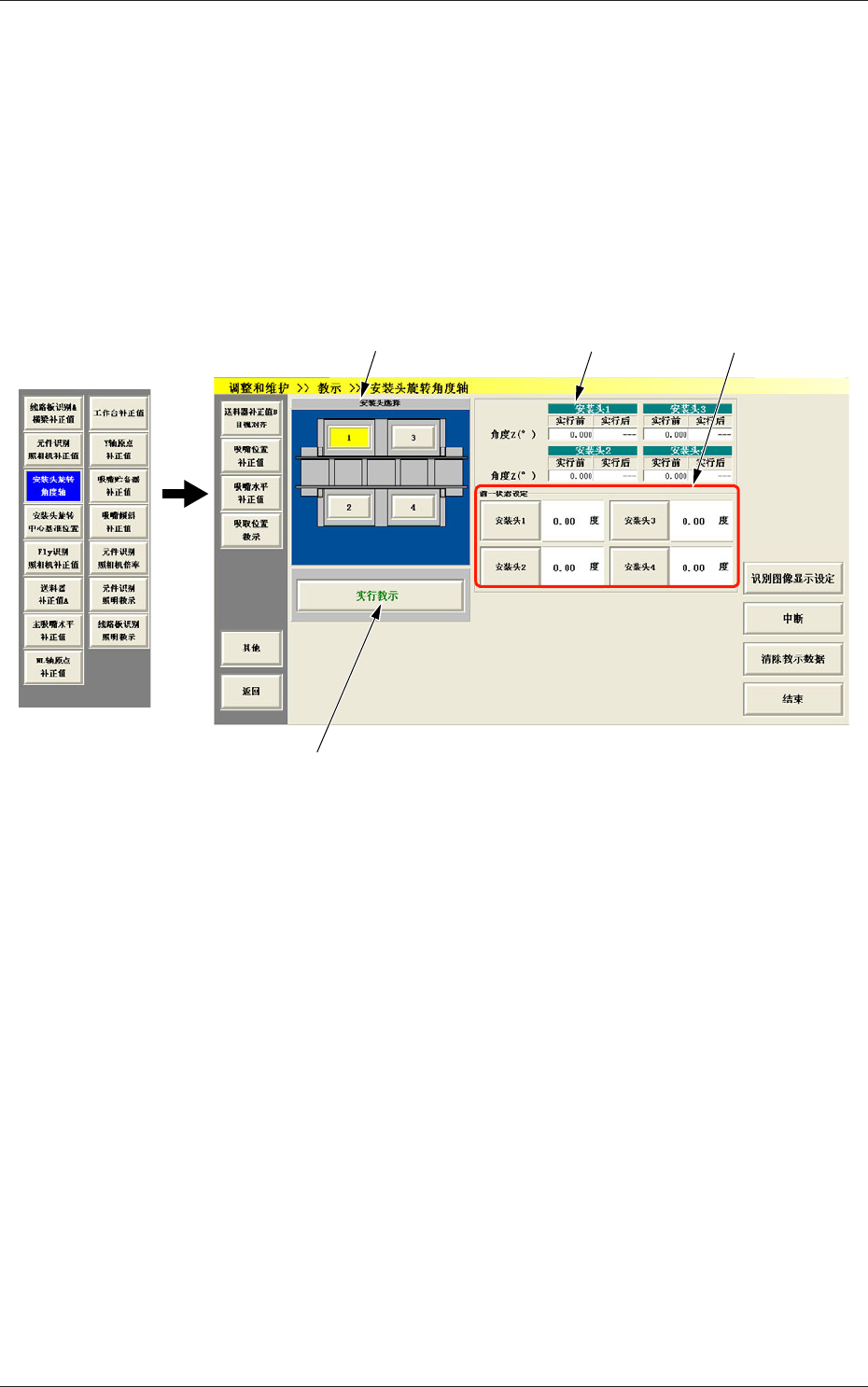

Fig.2D48
“
安装头旋转角度轴
”
界面
[1] 安装头选择按钮
用图像显示表示安装头位置的按钮。
选择进行教示的安装头。
[2]
“
安装头旋转角度轴
”
显示部
对各安装头 (1 ～ 4)，显示线路板定位坐标系和照相机坐标系的角
度 Z(
°
) 的补正值数据。
实行前 : 进行教示前的值。
实行后 : 进行教示后的结果。
[1]
[2]
[3]
[4]
