3-14 0801-002 [8] 吸嘴识别 当安装中异形元件用吸嘴和多功能用吸嘴时识别吸嘴 ID( 刻印 )， 防止吸嘴误装的机能。 Note 为防止由于吸嘴的误装而导致吸嘴轴内部吸引元件，通常请选 择 [ 使用 ]。 Notice 将中异型元件用吸嘴和多功能用吸嘴设置在吸嘴储料器上时， 若弄错吸嘴的朝向，就会发生识别异常并不能进行生产。 (a) 将中异型元件用吸嘴设置在吸嘴储料器上时，从送料器侧 看去，请将吸嘴刻印朝右侧设置。 (b…
3-130801-002
吸嘴贮备器 ( 储料器 ) 跳过
按 [ 吸嘴贮备器 ( 储料器 ) 跳过 ] 按钮，便显示
“
设定吸嘴贮备
器 ( 储料器 ) 跳过
”
界面。
可以指定不使用的吸嘴储料器。

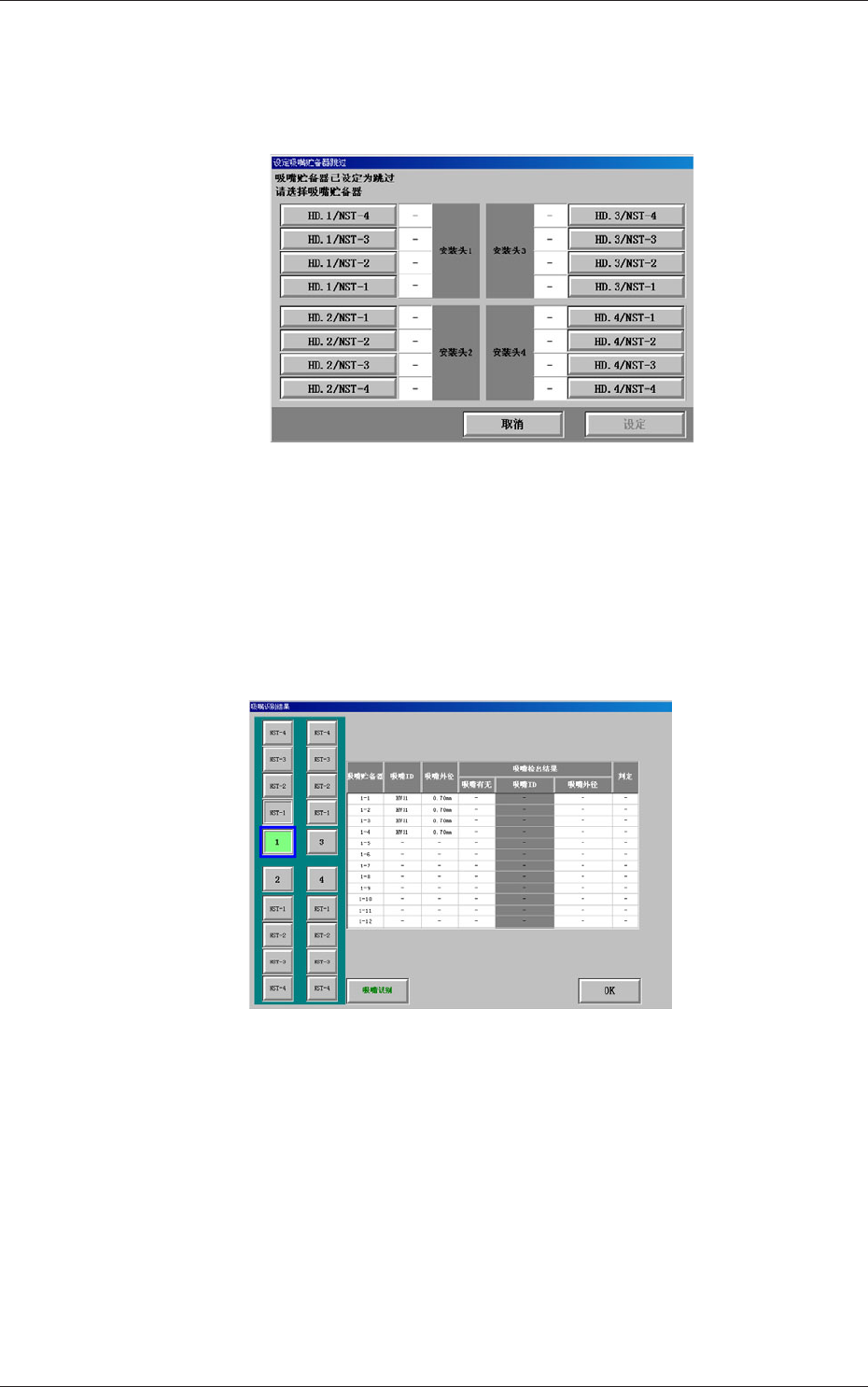

Fig.2C8-2
“
设定吸嘴贮备器 ( 储料器 ) 跳过
”
界面
[ 吸嘴识别结果 ] 按钮
按 [ 吸嘴识别结果 ] 按钮，便显示
“
吸嘴识别结果
”
界面。
显示进行
“
吸嘴识别
”
的结果。
另外，按界面上的 [ 吸嘴识别 ] 按钮，也可以进行吸嘴识别。
按 [OK] 按钮，关闭界面。
Fig.2C8-3
“
吸嘴识别结果
”
画面
6.
“
吸嘴交换
”
界面
3-140801-002
[8] 吸嘴识别
当安装中异形元件用吸嘴和多功能用吸嘴时识别吸嘴 ID( 刻印 )，
防止吸嘴误装的机能。
Note
为防止由于吸嘴的误装而导致吸嘴轴内部吸引元件，通常请选
择 [ 使用 ]。
Notice
将中异型元件用吸嘴和多功能用吸嘴设置在吸嘴储料器上时，
若弄错吸嘴的朝向，就会发生识别异常并不能进行生产。
(a) 将中异型元件用吸嘴设置在吸嘴储料器上时，从送料器侧
看去，请将吸嘴刻印朝右侧设置。
(b
) 将多功能用吸嘴设置在吸嘴储料器上时，请将吸嘴刻印朝
操作台侧设置。
[9] 吸嘴位置教示
实行 [ 吸嘴交换 ] 及 [ 吸嘴收纳 ] 时，进行吸嘴位置补正值的自
动教示时请将按钮的显示切换为 [ 使用 ]，不进行自动教示时请将
按钮的显示切换为 [ 未使用 ]。
[10] 安装头吸嘴有无确认
实行 [ 吸嘴交换 ] 及 [ 吸嘴收纳 ] 时，确认贴装头上是否贴装有
吸嘴时请将按钮的显示切换为 [ 使用 ]，不确认时请将按钮的显示
切换为 [ 未使用 ]。
[11] 确认贮备器 ( 储料器 ) 内吸嘴
实行 [ 吸嘴交换 ] 及 [ 吸嘴收纳 ] 时，确认吸嘴储料器内是否有
吸嘴时请将按钮的显示切换为 [ 使用 ]，不确认时请将按钮的显示
切换为 [ 未使用 ]。
[12] 吸嘴水准教示
实行 [ 吸嘴交换 ] 及 [ 吸嘴收纳 ] 时，进行吸嘴水准补正值的自
动教示时请将按钮的显示切换为 [ 使用 ]，不进行自动教示时请将
按钮的显示切换为 [ 未使用 ]。
[13] 吸嘴直径确认
当安装高速元件用吸嘴时用线传感器判定吸嘴外径，防止吸嘴误
装的机能。
Note
为防止由于吸嘴的误装而导致吸嘴轴内部吸引元件，通常请选
择 [ 使用 ]。
6.
“
吸嘴交换
”
界面
3-150708-001
7.
“
生产数量设定
”
界面
在
“
设定
”
子菜单栏中，按 [ 生产块数设定 ] 按钮，便显示
“
生产数量
设定
”
界面。

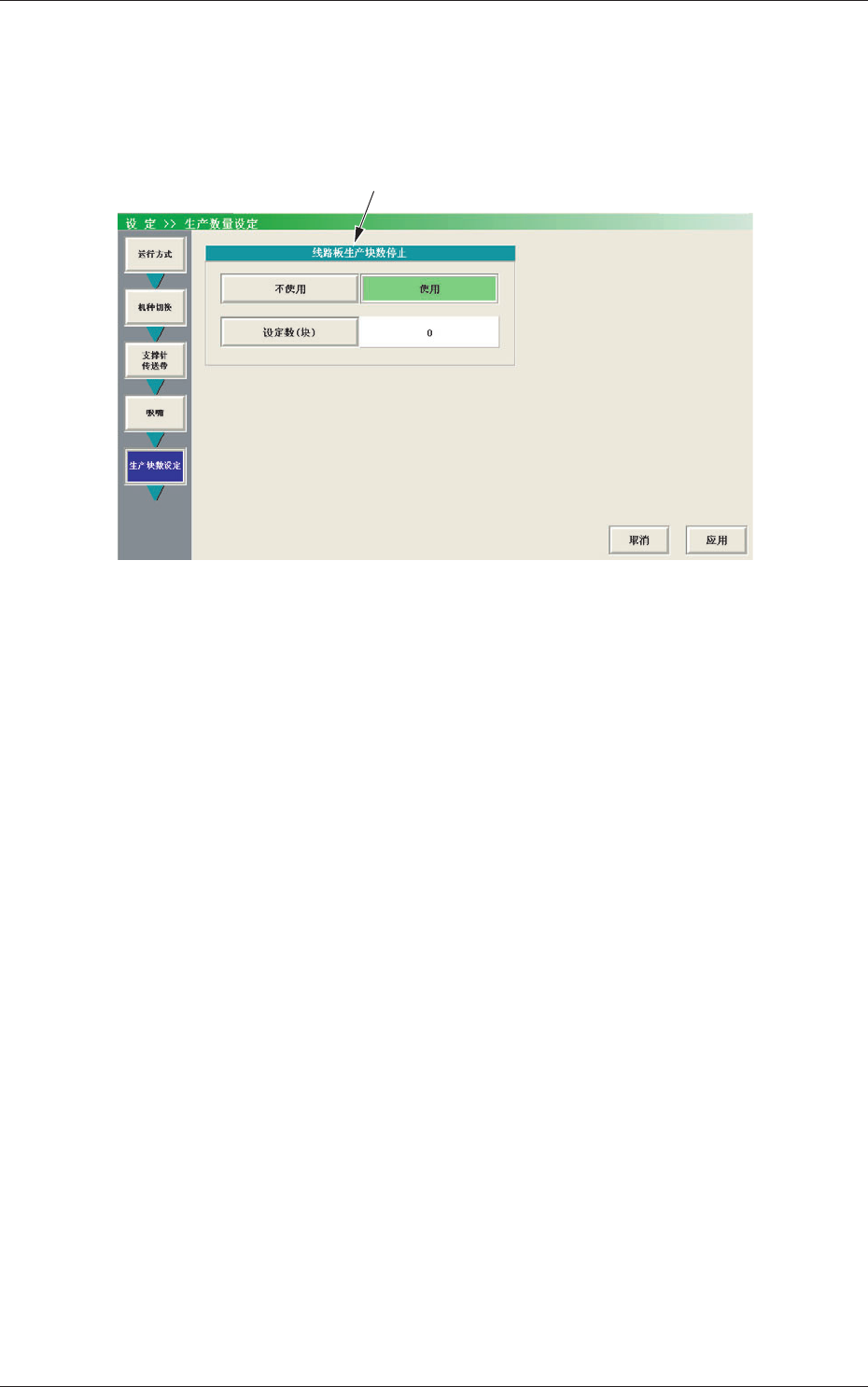

Fig.2C9
“
生产数量设定
”
界面
[1] 线路板生产块数停止
设定是否指定生产线路板的块数。
设定数 ( 块 )
将
“
线路板生产块数停止
”
设为 [ 使用 ] 时，用有效范围内的数值
输入生产块数。
7.
“
生产数量设定
”
界面
[1]
