4.1 运行模式
•
“
补装可能
”
状态的
“
运行模式
”
界面
若吸取前发生吸嘴确认异常，便可进行补装并显示 [ 补装 ] 按钮。
[7]
Fig.2B12-4
“
运行模式
”
界面 (4)
[7] [ 补装 ] 按钮
按该按钮，便移行到
“
贴装步骤恢复
”
界面。
Reference
不使用吸取前吸嘴确认机能就不发生吸取前吸嘴确认异常。关于吸取
前吸嘴确认机能的设定请参照第二章 4.3 运行方式指定章节。
Note
若发生吸取前吸嘴确认异常，则当从异常界面返回时自动移行到
“
贴
装步骤恢复
”
界面。
由于某种原因中断
“
贴装步骤恢复
”
后，再次进行补装时，便可使用
该界面。
2-200708-001
4.2 送料器替代
4.2 送料器替代
按 [ 送料器替代 ] 按钮，便显示
“
送料器替代
”
界面。
[1] [2]
[3] [4] [5] [6]
Fig.2B13-1
“
送料器替代
”
界面
Note
在此设定的数据，优先于线路板程序中指定的替代关系数据发挥功能。
即使在线路板程序中设定为
“
使用
”
，但因送料器的准备关系而暂时
不想使用时，请利用该功能。
[1] 送料器替代机能
[ 有效 ] 按钮 : 将送料器替代机能设为有效。
[ 无效 ] 按钮 : 将送料器替代机能设为无效。
此时，变更界面的显示。
[2] F1、F2、F3、F4
用颜色显示送料器号和替代编号的送料器替代
“
有效
”
/
“
无效
”
状
况。
浅蓝色 : 有效
粉红色 : 无效
检出元件断料的送料器编号自动被设定为
“
无效
”
。
补给元件后安装送料器，自动被设定为
“
有效
”
。
2-210708-001
4.2 送料器替代
[3] 设定
在
“
送料器
”
栏中，显示 [2] 中选择的送料器编号。
[ 有效 ]、[ 无效 ] 按钮
选择变更送料器替代
“
有效
”
/
“
无效
”
的送料器，根据按 [ 有效 ]
按钮或 [ 无效 ] 按钮可进行手动切换。
[4] [ 送料器全体有效 ] 按钮
在 [2] 中选择的送料器安装台内 ( 界面中是送料器安装台 1) 的送
料器全部变为
“
有效
”
。
[5] [ 替代送料器的选择 ] 按钮
在 [2] 中选择的送料器编号成为对应各送料器的替代编号。
[6] 元件 ID、种类、角度
显示在 [2] 中选择的送料器编号的元件 ID、种类、角度。
Note
在线路板程序中将送料器替代机能设为
“
不使用
”
时，便显示以下
“
送
料器替代
”
选项卡。

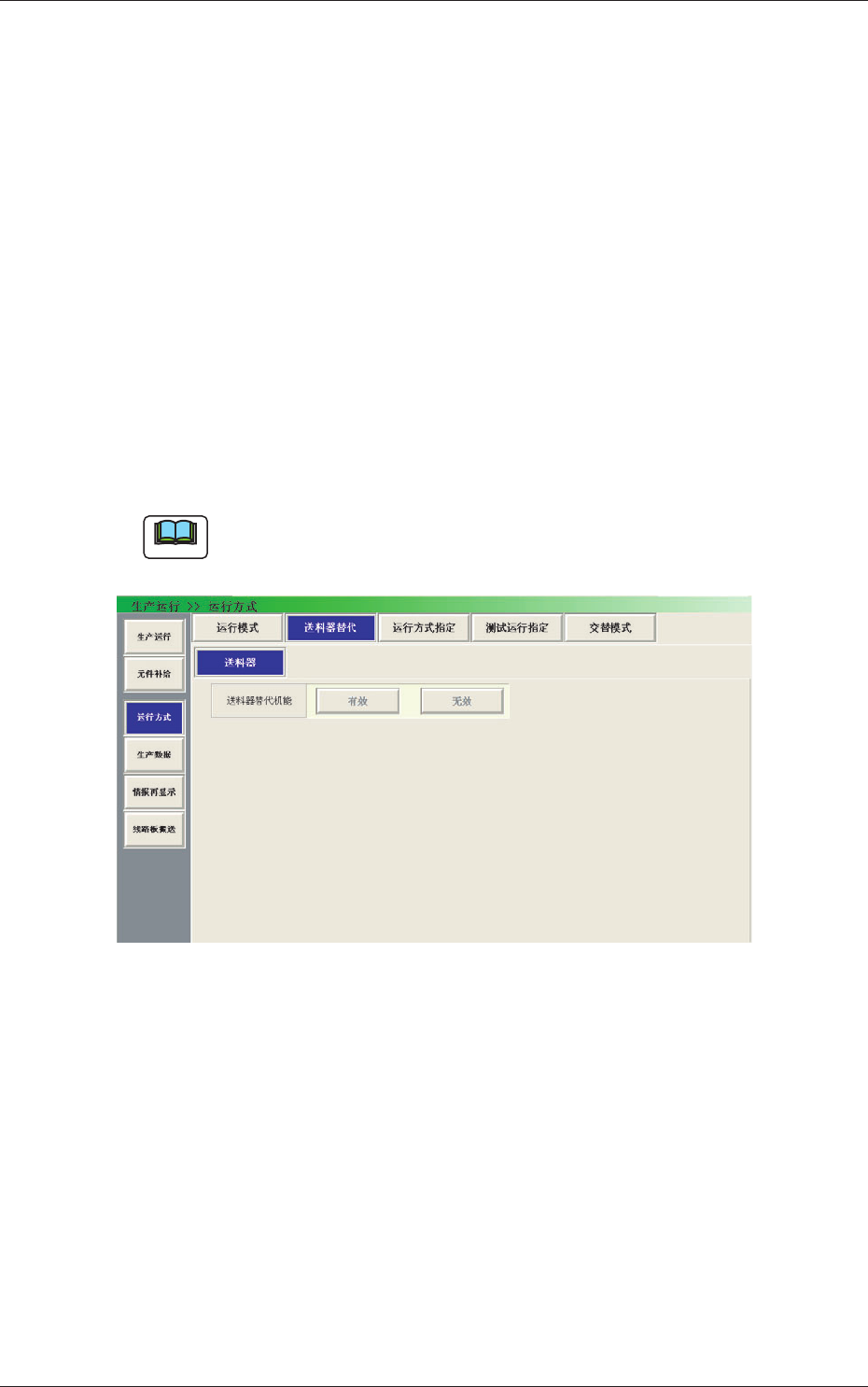

Fig.2B13-2
“
送料器替代
”
选项卡 ( 选择
“
不使用
”
时 )
