1-12 0801-002 2.4 操作界面的布局构成 2.4 操作界面的布局构成 基本操作界面的构成如下。 [1] [6] [7] [2] [3] [4] Fig.2A10 操作界面的布局构成 ( 生产运行主要界面 ) [1] [6] [7] [2] [4] [3] [5] Fig.2A11 操作界面的布局构成
1-110708-001
2.3 控制菜单
FEEDER READY([F1]、[F2]、[F3]、[F4]) 按钮
按 [F1] ～ [F4] 按钮，对应各按钮的装置主机的送料器准备完了
开关被亮灯 / 灭灯，送料器夹板按杆被锁定 / 解除锁定。
但是，不进行送料器安装台的上升 / 下降，因此此时，请用装置
主机的送料器准备完了开关进行。
Reference
有关装置主机的送料器准备完了开关请参照
“
第一卷 第一章 2.2.2
送料器准备完了开关、工作台准备完了开关
”
章节。
[ 界面恢复 ]( ) 按钮
返回到显示
“
控制菜单
”
界面之前的操作界面中。
1-120801-002
2.4 操作界面的布局构成
2.4 操作界面的布局构成
基本操作界面的构成如下。
[1]
[6] [7]
[2] [3] [4]

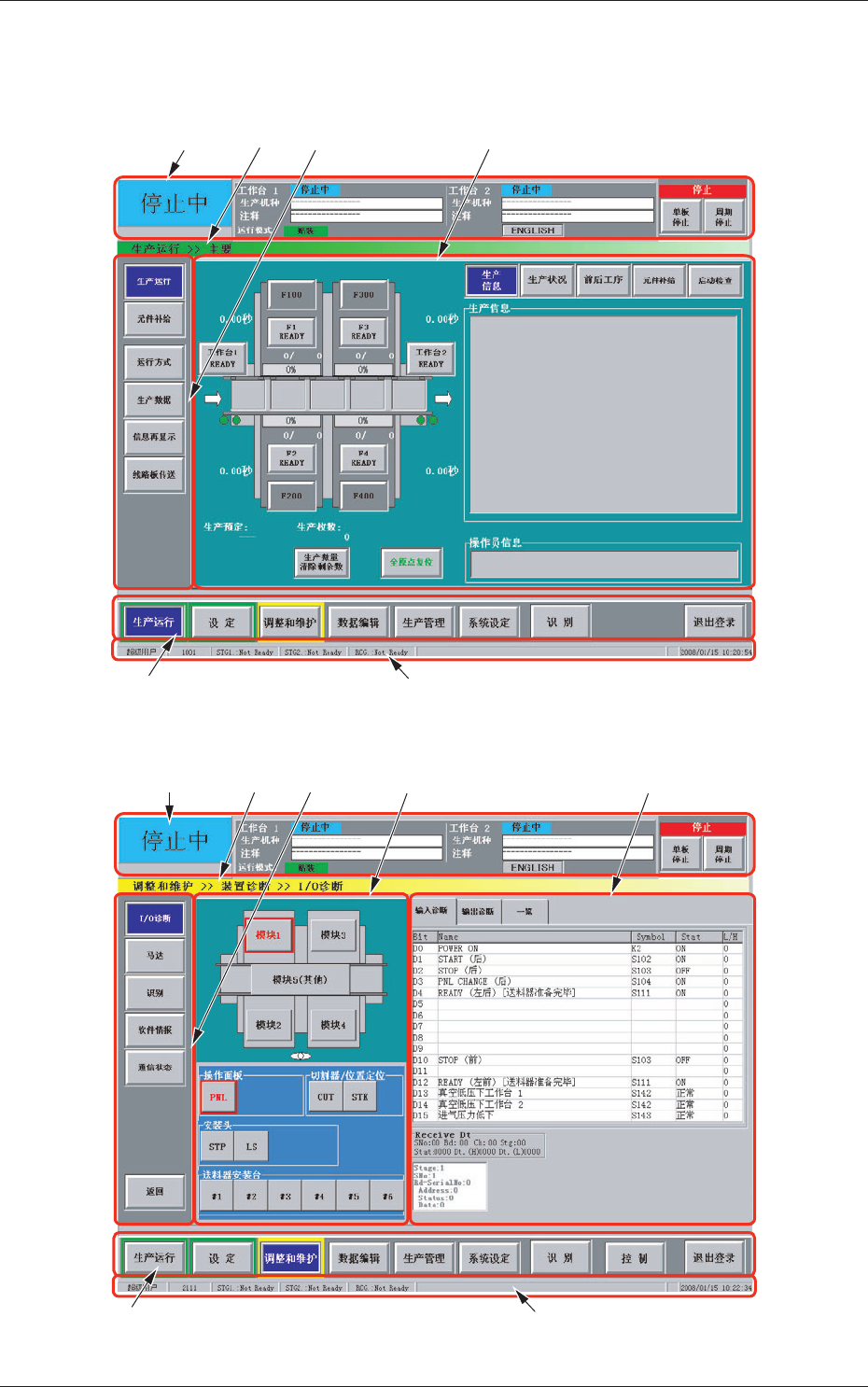

Fig.2A10 操作界面的布局构成 ( 生产运行主要界面 )
[1]
[6]
[7]
[2]
[4]
[3]
[5]
Fig.2A11 操作界面的布局构成
1-130708-001
2.4 操作界面的布局构成
[1] 状态显示部
实时显示装置的状态。详细内容请参照
“
2.5 状态显示部
”
章节。
[2] 地址栏
显示所显示操作界面的层次位置 ( 上级界面 ) 及名称。
[3] 子菜单栏
配置有子菜单按钮。
按各子菜单按钮，便显示相应子菜单的操作界面。
[4] 操作 / 显示部
显示有装置图像、操作按钮、关系信息等。显示内容因各操作界
面而异。
[5] Tab 及选项卡
界面由多个页面构成时，在该界面的上端可以见到被称作 Tab 的
索引形书签。
每个 Tab 上都标有所属页面的名称，按各个 Tab，即可切换到相应
的页面。
[6] 主菜单栏
显示有主菜单按钮。
Reference
有关主菜单栏请参照
“
2.1 主菜单栏
”
章节。
[7] 状态栏
显示有登录类型、显示界面的编号、当前的日期及时间。
