4-143 0708-001 6.5 其他教示 • 线路板识别照明教示用治具 在线路板识别照相机照明的教示中使用如下治具元件。 执行教示前，与教示用玻璃治具安装辅助用具组合起来，设置在元件 识别照相机上，结束教示后，请务必拆卸。 教示用玻璃治具 JG-0189 A面 B面 Fig.2D68 教示用玻璃治具 教示用玻璃治具安装辅助用具 -1 JG-0216 Fig.2D69 教示用玻璃治具安装辅助用具 -1 Notice 请确实设置教示用…
4-1420708-001
6.5 其他教示
6.5.16 线路板识别照明教示
进行线路板识别照相机照明的教示。
(1) 在
“
教示
”
子菜单栏中，按 [ 其他 ] 按钮，便弹出显示其他教示机
能菜单栏。
(2) 按弹出菜单栏中的 [ 线路板识别照明教示 ] 按钮。
[3]
[1]
[2]
Fig.2D67
“
线路板识别照明教示
”
界面
[1] 照相机 / 横梁选择按钮
用图像显示表示照相机 / 横梁的按钮。
选择进行教示的照相机 / 横梁。
[2]
“
线路板识别照明教示
”
显示部
对指定的照相机，显示各照明模式的补正值数据 ( 亮度水准 )。
实行前 : 进行教示前的值。
实行后 : 进行教示后的结果。
[3] 选择照明模式
从以下项目选择照明模式。
[ 照明 1( 环状 ) 照明 2( 同轴 )]
[ 照明 1( 环状 )]
[ 照明 2( 同轴 )]
4-1430708-001
6.5 其他教示
•
线路板识别照明教示用治具
在线路板识别照相机照明的教示中使用如下治具元件。
执行教示前，与教示用玻璃治具安装辅助用具组合起来，设置在元件
识别照相机上，结束教示后，请务必拆卸。
教示用玻璃治具 JG-0189
A面 B面
Fig.2D68 教示用玻璃治具
教示用玻璃治具安装辅助用具 -1 JG-0216
Fig.2D69 教示用玻璃治具安装辅助用具 -1
Notice
请确实设置教示用玻璃治具安装辅助用具，以免有悬浮。
设置状态不好时，有可能会破损安装头。
A 面 B 面
4-1440708-001
•

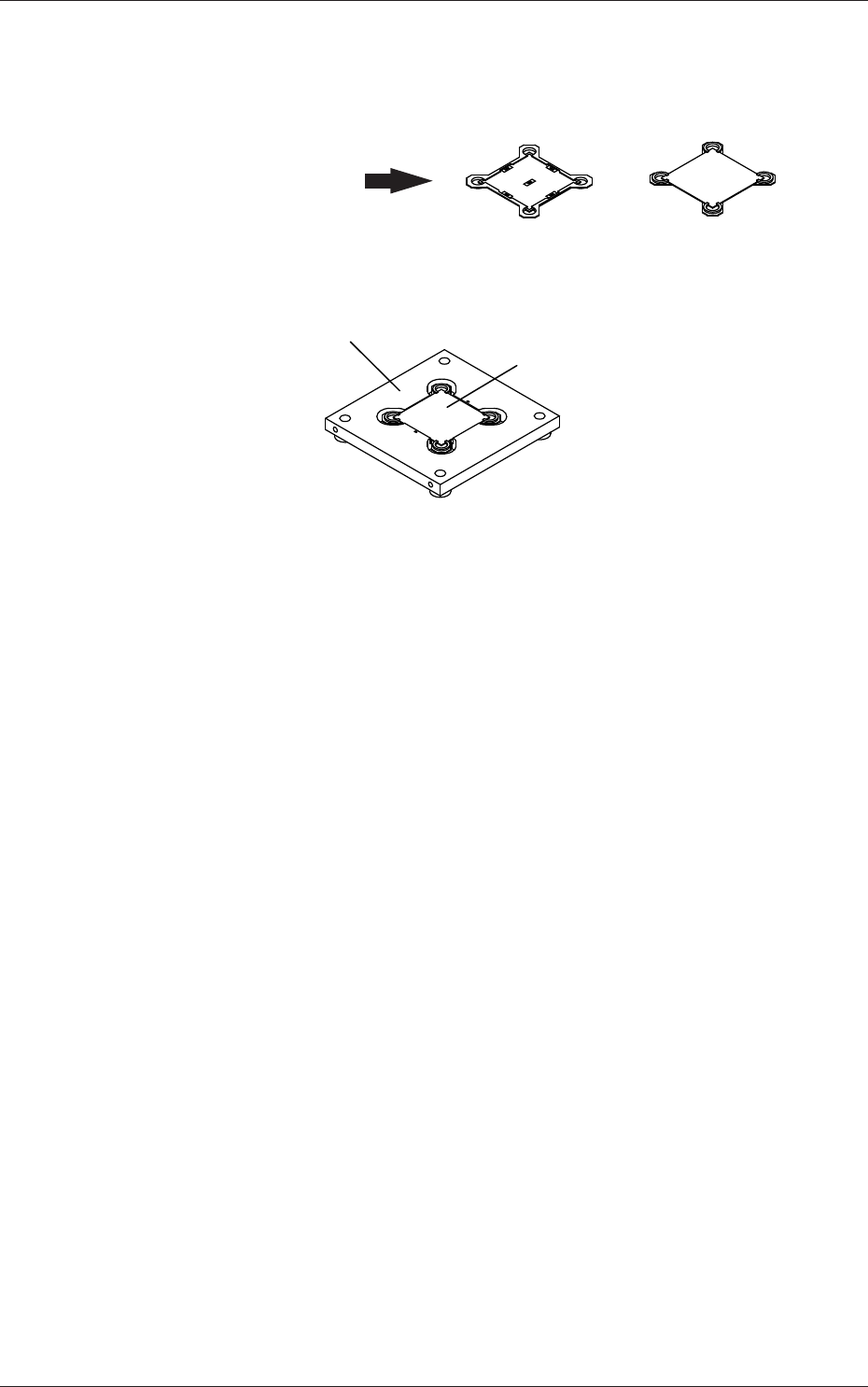

治具设置图
根据所选择的照明模式，在元件识别照相机上设置如下照明教示用治
具。
Fig.2D70
6.5 其他教示
A 面
B 面
请将治具的 B 面在上。
B 面在上
教示用玻璃治具
安装辅助具 -1
