2-300708-001
4.3 运行方式指定

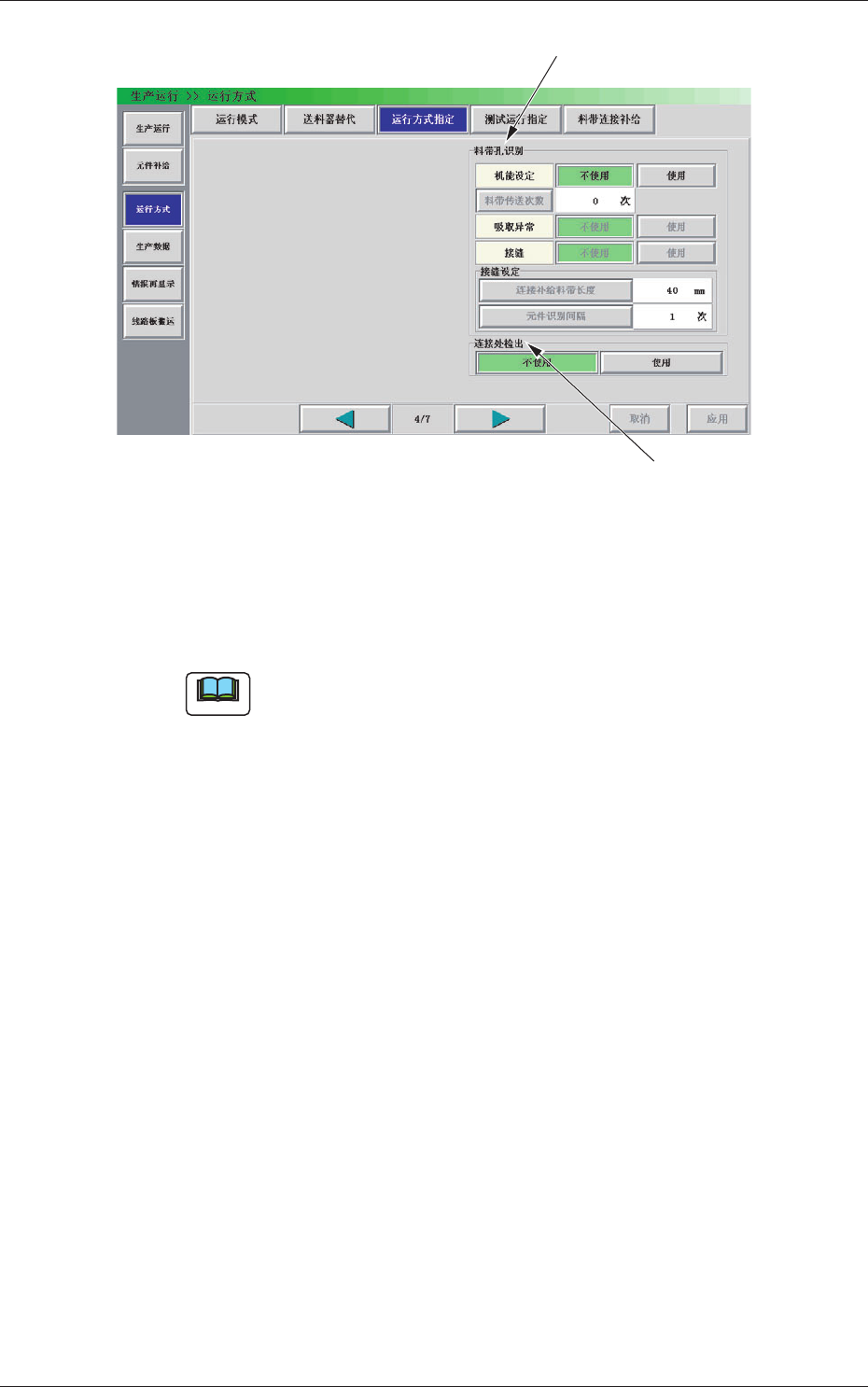

[13]
[14]
Fig.2B14-4
“
运行方式指定
”
界面 ( 第四页 )
[13] 料带孔识别
识别孔的边缘部 ( 轮廓 ) 求出孔的中心，反馈到送料器补正值 (B)
的功能。
Note
(a) 元件尺寸在 2012 以下、姿势为纸带的元件为适用对象。
(b) 元件数据库中设定的元件尺寸超过 ±25% 时，显示装置情
报界面。
机能设定
选择料带孔识别的自动教示为
“
使用
”
或
“
不使用
”
。
[ 不使用 ] 按钮
不使用料带孔识别的自动教示时选择。
[ 使用 ] 按钮
使用料带孔识别的自动教示时选择。
选择料带孔识别的自动教示为
“
使用
”
时，便可使用以下按钮。
[ 料带传送次数 ] 按钮
根据料带传送次数，指定定期进行料带孔识别自动教示
时的次数。
按该按钮，便显示
“
料带传送次数
”
输入界面。
2-310708-001
4.3 运行方式指定
“
吸取异常
”
设定在吸取异常时是否进行料带孔识别自动教示。
[ 不使用 ] 按钮
吸取异常时不进行料带孔识别的自动教示时选择。
[ 使用 ] 按钮
吸取异常时进行料带孔识别的自动教示时选择。
“
接缝 ( 连接处 )
”
设定在连接处检出时是否进行料带孔识别的自动教示。
[ 不使用 ] 按钮
连接处检出时不进行料带孔识别的自动教示时选择。
[ 使用 ] 按钮
连接处检出时进行料带孔识别的自动教示时选择。
接缝 ( 连接处 ) 设定
选择连接处检出时料带孔识别的自动教示为
“
使用
”
时，进行以下
设定。
[ 连接补给料带长度 ]
设定连接补给料带的长度。
按该按钮，便显示
“
连接补给料带长度
”
输入界面。
[ 元件识别间隔 ]
根据连接处通过中传送料带的次数，指定定期进行料带
孔识别自动教示时的间隔。
按该按钮，便显示
“
元件识别间隔
”
输入界面。
[14] 连接处检出
选择检出接合料带连接处的功能为
“
使用
”
或
“
不使用
”
。
[ 不使用 ] 按钮
不使用连接处检出时选择。
[ 使用 ] 按钮
使用连接处检出时选择。
2-320708-001
4.3 运行方式指定

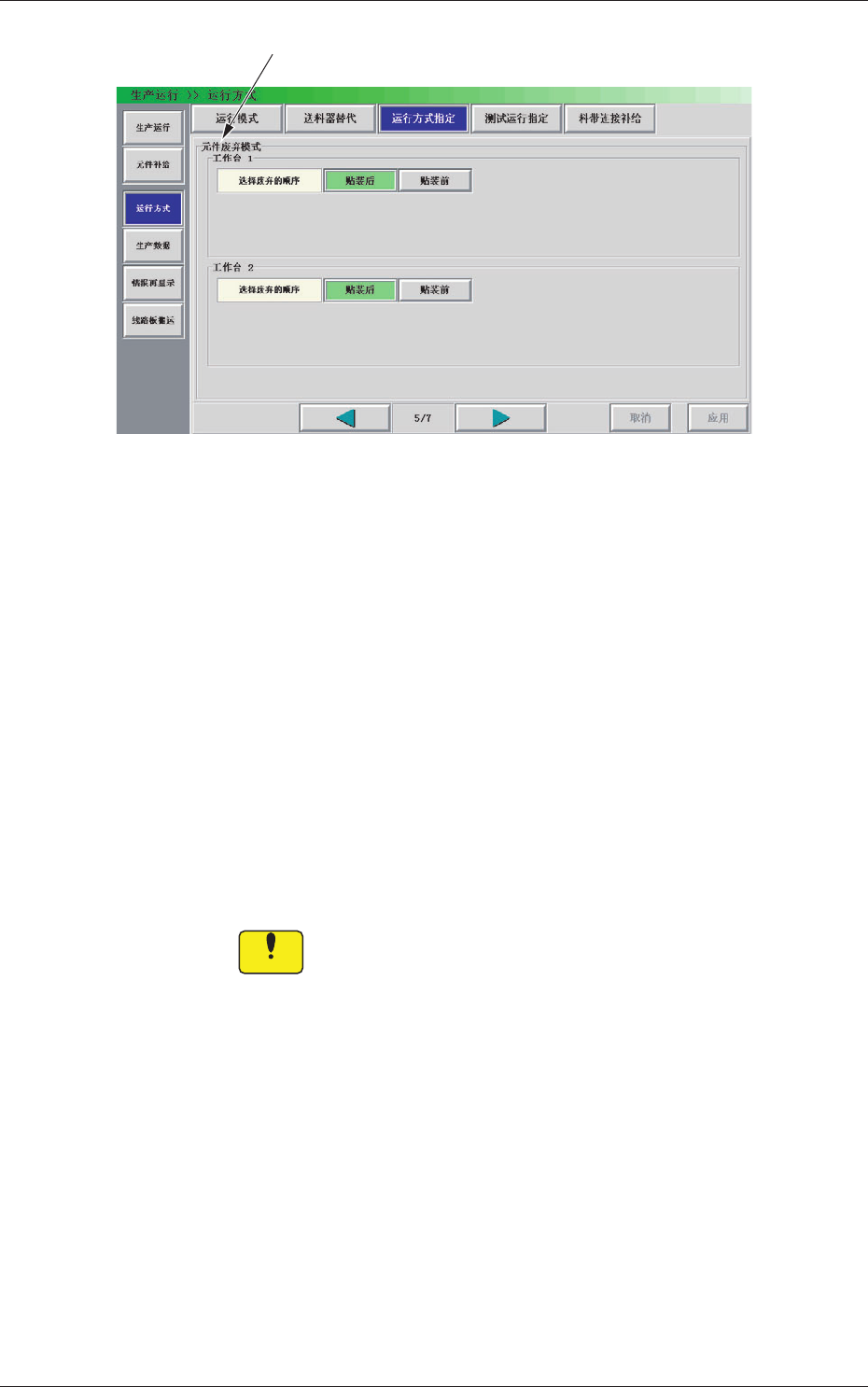

[15]
Fig.2B14-5
“
运行方式指定
”
界面 ( 第五页 )
[15] 元件废弃模式
指定执行元件废弃的时间。
工作台 1、工作台 2
选择废弃的顺序
[ 贴装后 ] 按钮
将吸取的元件贴装到线路板上之后，废弃没有贴装的元
件。
[ 贴装前 ] 按钮
将吸取的元件贴装到线路板上之前，废弃不能贴装的元
件。
通常建议选择该按钮。
Notice
通常建议选择 [ 贴装前 ]，但安装有共面检查单元的工作
台时，请选择 [ 贴装后 ]。
