4-390708-001
4.4
“
切割器调整
”
界面
4.4
“
切割器调整
”
界面
进行料带切割器的手动操作。
在
“
单元调整
”
子菜单栏中，按 [ 切割器调整 ] 按钮，便显示
“
切割器
调整
”
界面。
[2]
[1]
[3] [4] [5]
[6]

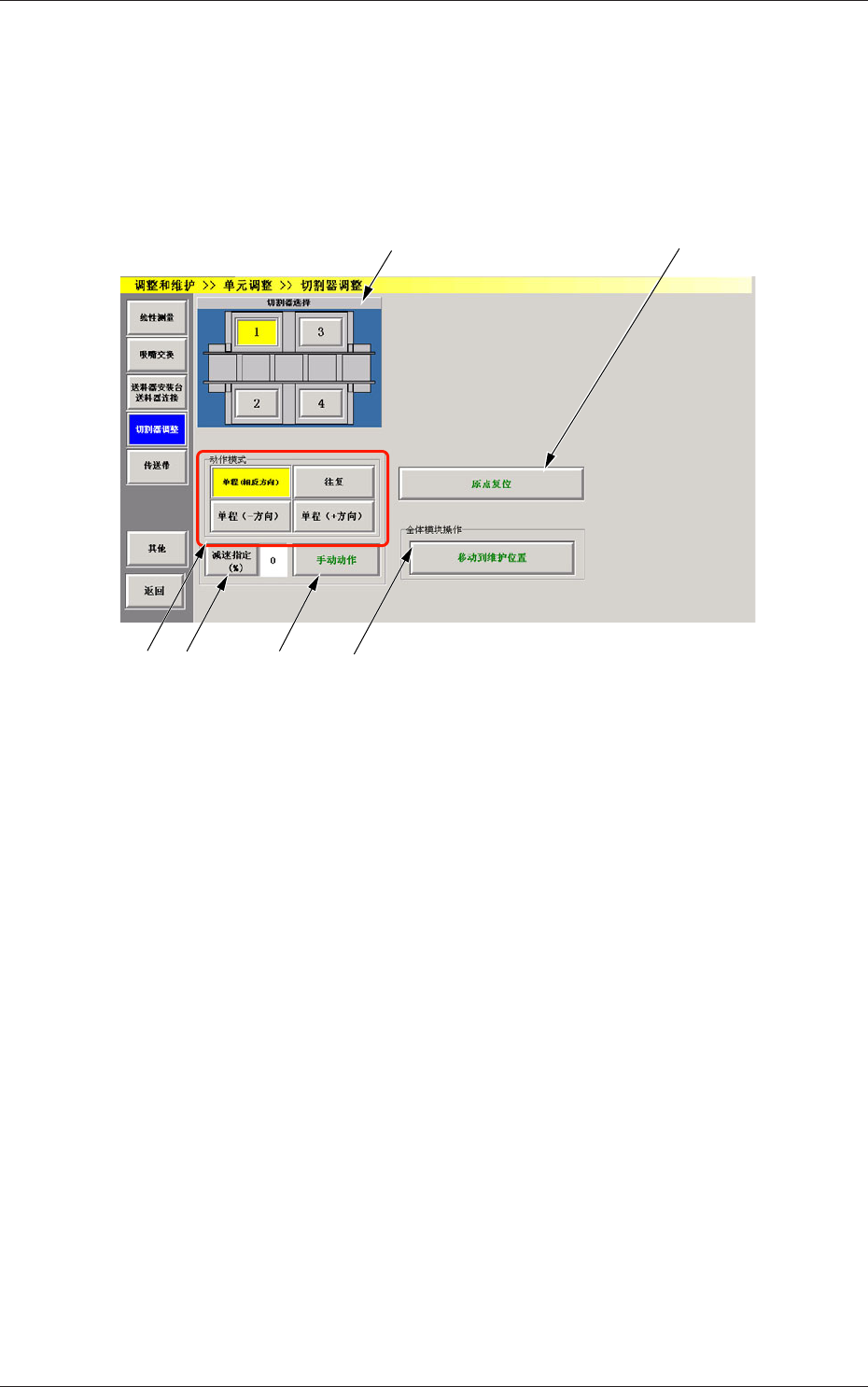

Fig.2D21
“
切割器调整
”
界面
[1] 切割器选择按钮
按下按钮，选择进行切割器调整的切割器。
按该按钮，按钮的背景色变为黄色。
[2] [ 原点复位 ] 按钮
按该按钮后，在 10 秒钟内再按操作台的 [START] 按钮，选定的切
割器被原点复位。
[3] 动作模式
配置有以下按钮。
[ 单程 ( 相反方向 )] 按钮
向相反方向单程动作切割器。
[ 往复 ] 按钮
往复动作切割器。
[ 单程 (- 方向 )] 按钮
向 - 方向单程动作切割器。
[ 单程 (+ 方向 )] 按钮
向 + 方向单程动作切割器。
4-400708-001
[4] [ 减速指定 (%)] 按钮
按该按钮，便显示
“
减速指定 (%)
”
输入界面。
设定切割器动作的减速值。
[5] [ 手动动作 ] 按钮
选择动作模式，设定减速值后，按该按钮，在 10 秒钟内再按操作
台的 [START] 按钮，便执行选定动作模式的动作。
[6] [ 移动到维护位置 ] 按钮
按该按钮后，在 10 秒钟内再按操作台的 [START] 按钮，切割器从
原点位置移动 100mm 左右。
4.4
“
切割器调整
”
界面
4-410708-001
4.5
“
传送带
”
界面
4.5
“
传送带
”
界面
进行传送带宽度的全体调整、手动调整操作。
在
“
单元调整
”
子菜单栏中，按 [ 传送带 ] 按钮，便显示
“
传送带
”
界面。
[1]

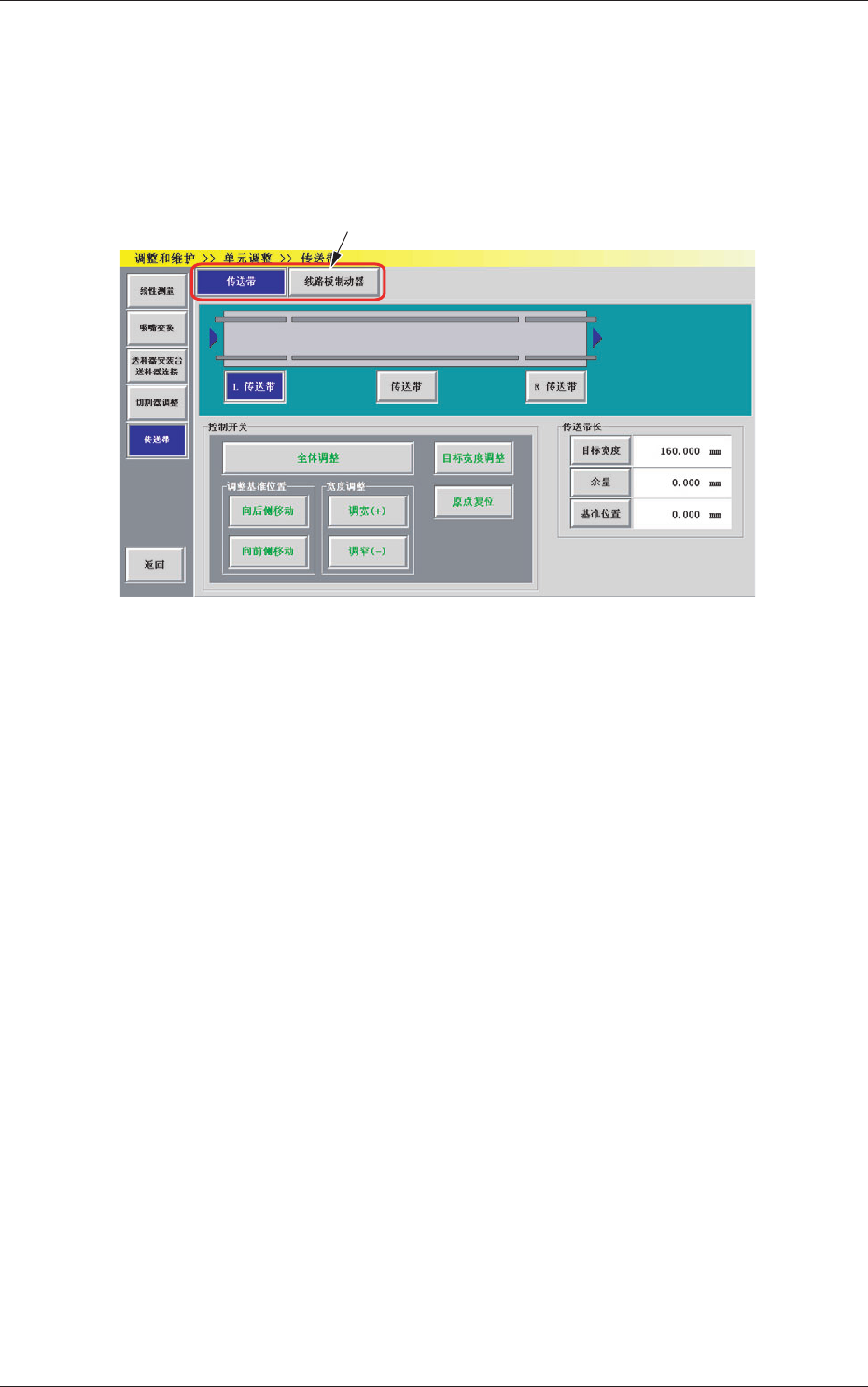

Fig.2D21-1
“
传送带
”
界面
[1] 切换按钮
[ 传送带 ]
显示传送带操作界面。
[ 线路板制动器 ]
显示线路板制动器操作界面。
