1-26 0708-001 [7] 图像移动量选择按钮 指定按下图像移动按钮时的图像移动量。 按钮 : 移动量小 按钮 : 移动量中 按钮 : 移动量大 [8] 图像移动按钮 ( 按钮 ) 将图像往选择按钮的箭头方向移动通过图像移动量选择按钮 [7] 选择的移动量。 [9] 位置确定按钮 ( 按钮 ) 在照相机中心位置和目视对齐对象的位置一致的状态下，按该按 钮，相对照相机的位置偏离量被教示，目视对齐教示坐标被确定。 [10] 关闭按钮…
1-250708-001
3.2 目视对齐模式时的识别界面
3.2 目视对齐模式时的识别界面
按 [ 目视对齐设定 ] 按钮或 [ 实行教示 ] 按钮显示识别界面，便显示
以下界面。
可以通过用图像移动操作将显示在照相机中心位置的图表和照相机图
像对准，进行目视对齐下的位置教示。

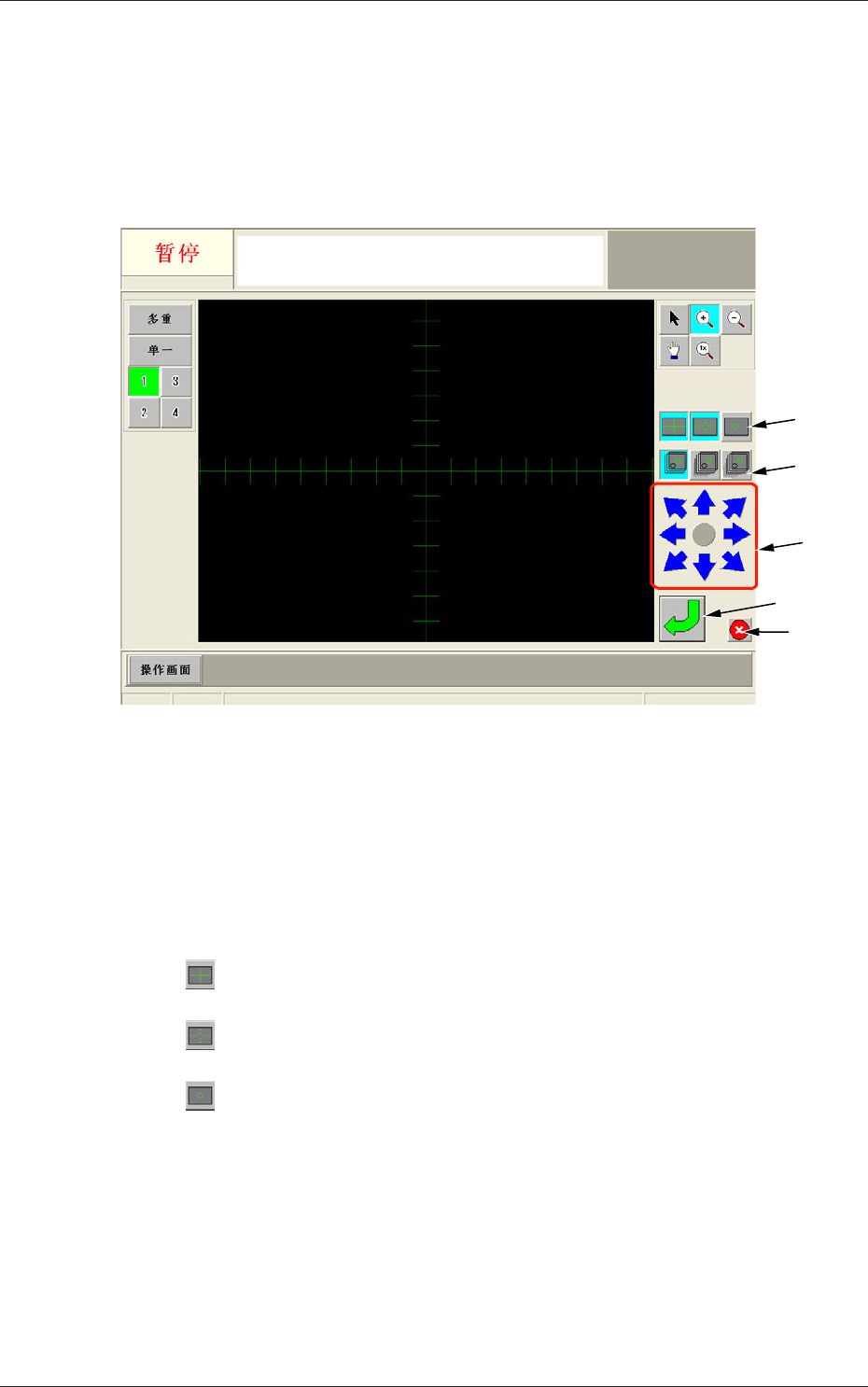

Fig.2A22 目视对齐模式时的识别界面
( 线路板识别目视对齐教示时的识别界面 )
用以下按钮，进行目视对齐操作
[6] 显示图表选择按钮
选择要显示的目视对齐用图表的种类 ( 可以复选 )。
按钮 : 选择表示照相机中心的十字线显示的有无。
按钮 : 选择比例显示的有无。
按钮 : 选择目视对齐对象记号的下线显示的有无。
[6]
[9]
[7]
[8]
[10]
1-260708-001
[7] 图像移动量选择按钮
指定按下图像移动按钮时的图像移动量。
按钮 : 移动量小
按钮 : 移动量中
按钮 : 移动量大
[8] 图像移动按钮 ( 按钮 )
将图像往选择按钮的箭头方向移动通过图像移动量选择按钮 [7]
选择的移动量。
[9] 位置确定按钮 (
按钮 )
在照相机中心位置和目视对齐对象的位置一致的状态下，按该按
钮，相对照相机的位置偏离量被教示，目视对齐教示坐标被确定。
[10] 关闭按钮 (
按钮 )
关闭目视对齐模式的识别界面。
3.2 目视对齐模式时的识别界面
1-270801-002
4. 结束
4. 结束
4.1 退出登录
结束操作界面时，按主菜单栏的 [ 退出登录 ] 按钮。
结束操作界面返回到
“
登录类型选择
”
界面。

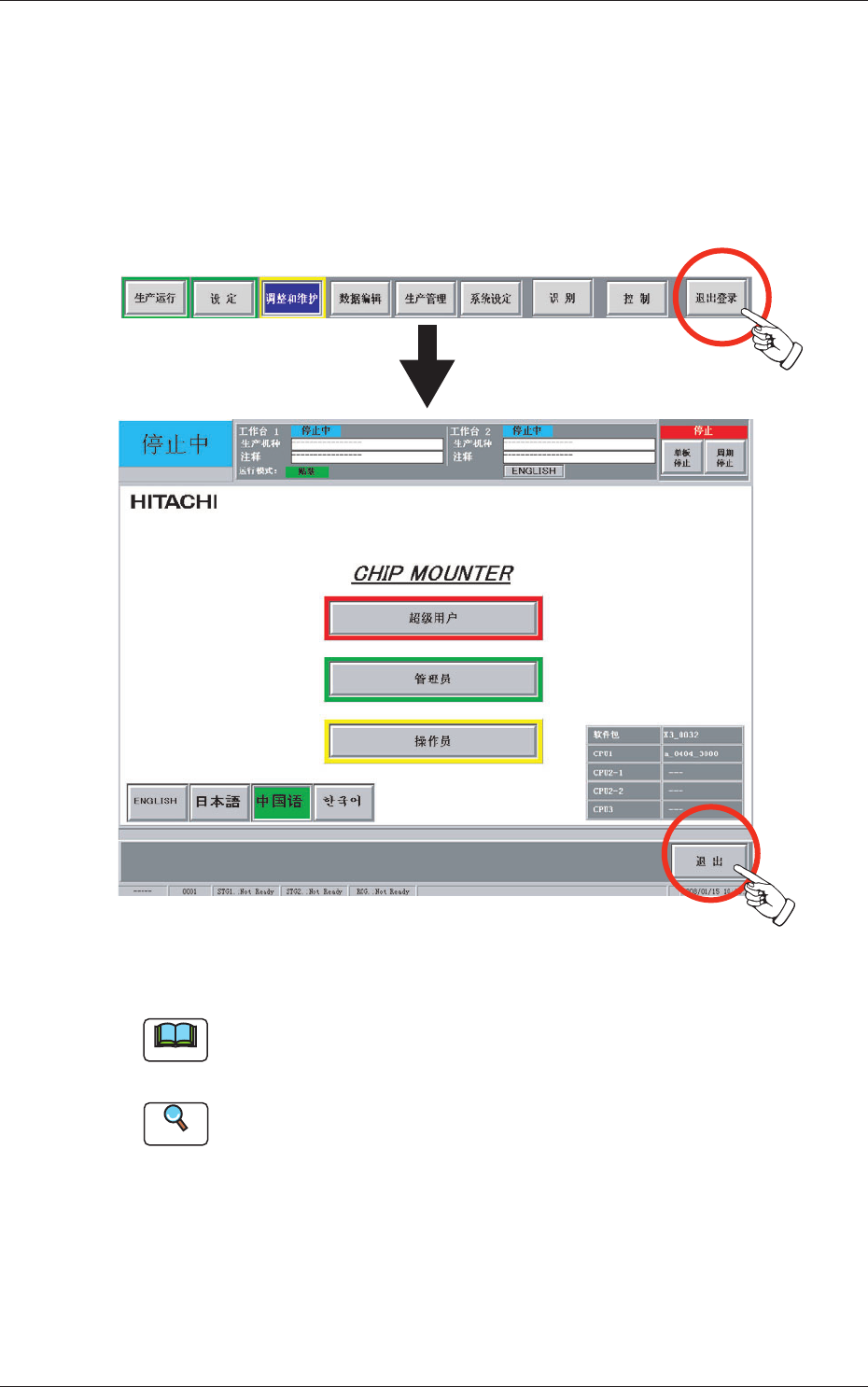

Fig.2A18
“
退出登录
”
界面
Note
显示有
“
线路板程序
”
编辑界面等各种编辑界面时，在按 [ 退出登录 ]
按钮之前，请根据相应操作步骤结束各编辑界面。
Reference
退出登录后，切断装置电源时，请参照
“
4.2 电源的切断
”
章节。
