4-85 0708-001 6.1 送料器补正值 (B) 目视对齐 (5) 按 [ 执行目视对齐 ] 按钮，便显示识别界面，可以执行目视 对齐操作。 Fig.2D37-1 识别界面 Note 目视对齐对象没有被照相机抓拍到时，按识别界面的 按钮， 返回到 “ 目视对齐操作指南 ” 界面移动横梁。 (6) 用识别界面中的图像移动按钮移动，使目视对齐对象的元件 吸取点位于十字线的中心位置。 (7) 按识别界面中的 按钮确定位置。 关闭识别界…
4-840708-001
6.1 送料器补正值 (B) 目视对齐
[5] 操作按钮
[ 横梁 XY 指定位置移动 ] 按钮
向指定的送料器移动线路板识别照相机。
Note
此时，自动识别出送料器补正值 (A)，显示在 [3]
“
送料器补正
值 (A)
”
显示部中。
[ 目视对齐设定 ] 按钮
显示执行目视对齐教示的
“
目视对齐操作指南
”
界面。
[ 横梁 XY 原点位置移动 ] 按钮
横梁返回到 XY 原点位置。
[6] 生产机种使用送料器移动
[ ＋ ]、[ － ] 按钮
按该按钮，仅显示当前正在使用的送料器编号，可以设定为
“
送
料器编号
”
。
•
教示的步骤
(1) 选择进行教示的送料器安装台。
(2) 按 [ 送料器编号 ] 按钮，输入送料器编号。
(3) 按 [ 横梁 XY 指定位置移动 ] 按钮，向指定的送料器上移动
线路板识别照相机。
(4) 按 [ 目视对齐设定 ] 按钮，便显示
“
目视对齐操作指南
”
界面。

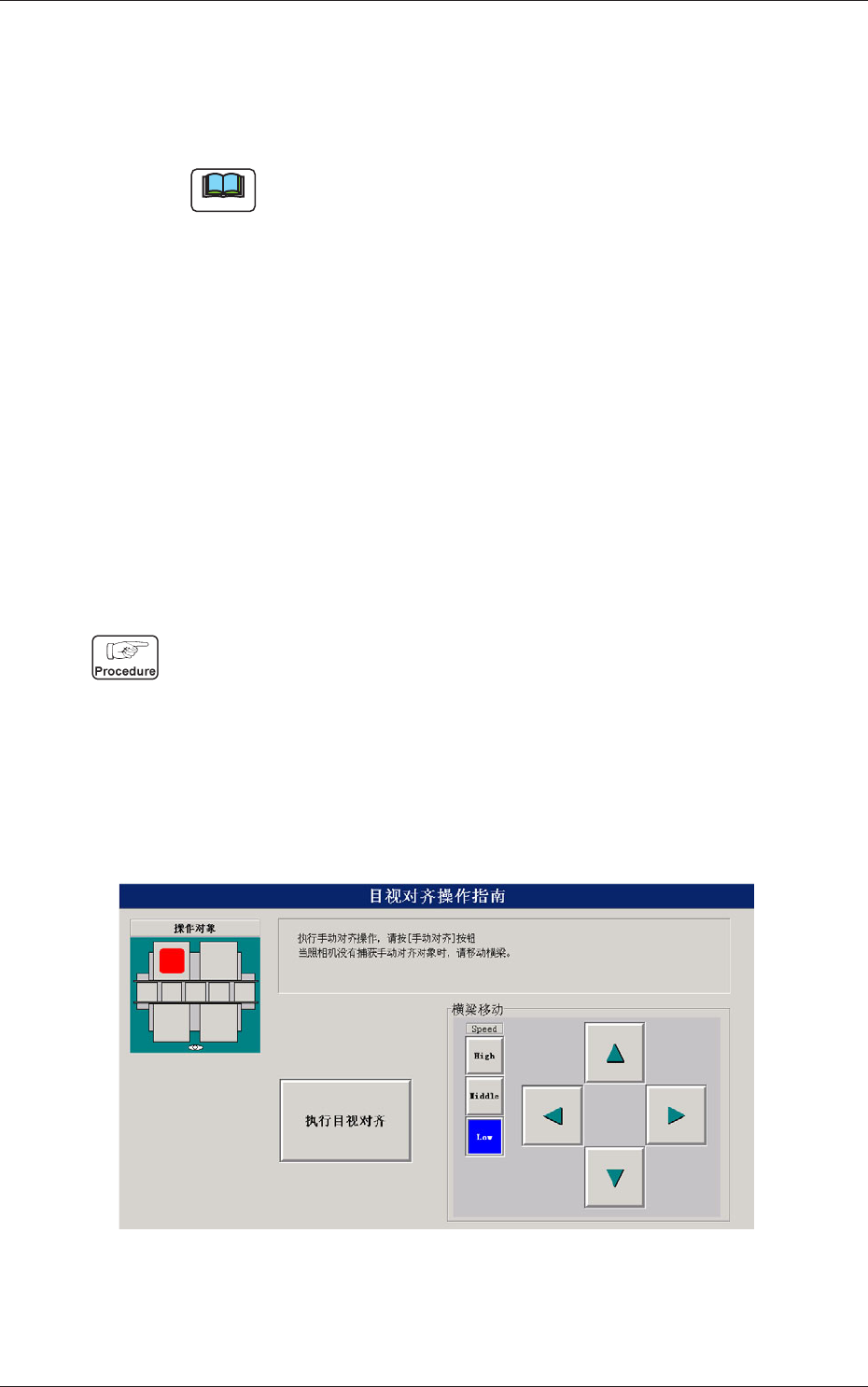

Fig.2D37
“
目视对齐操作指南
”
界面
4-850708-001
6.1 送料器补正值 (B) 目视对齐
(5) 按 [ 执行目视对齐 ] 按钮，便显示识别界面，可以执行目视
对齐操作。

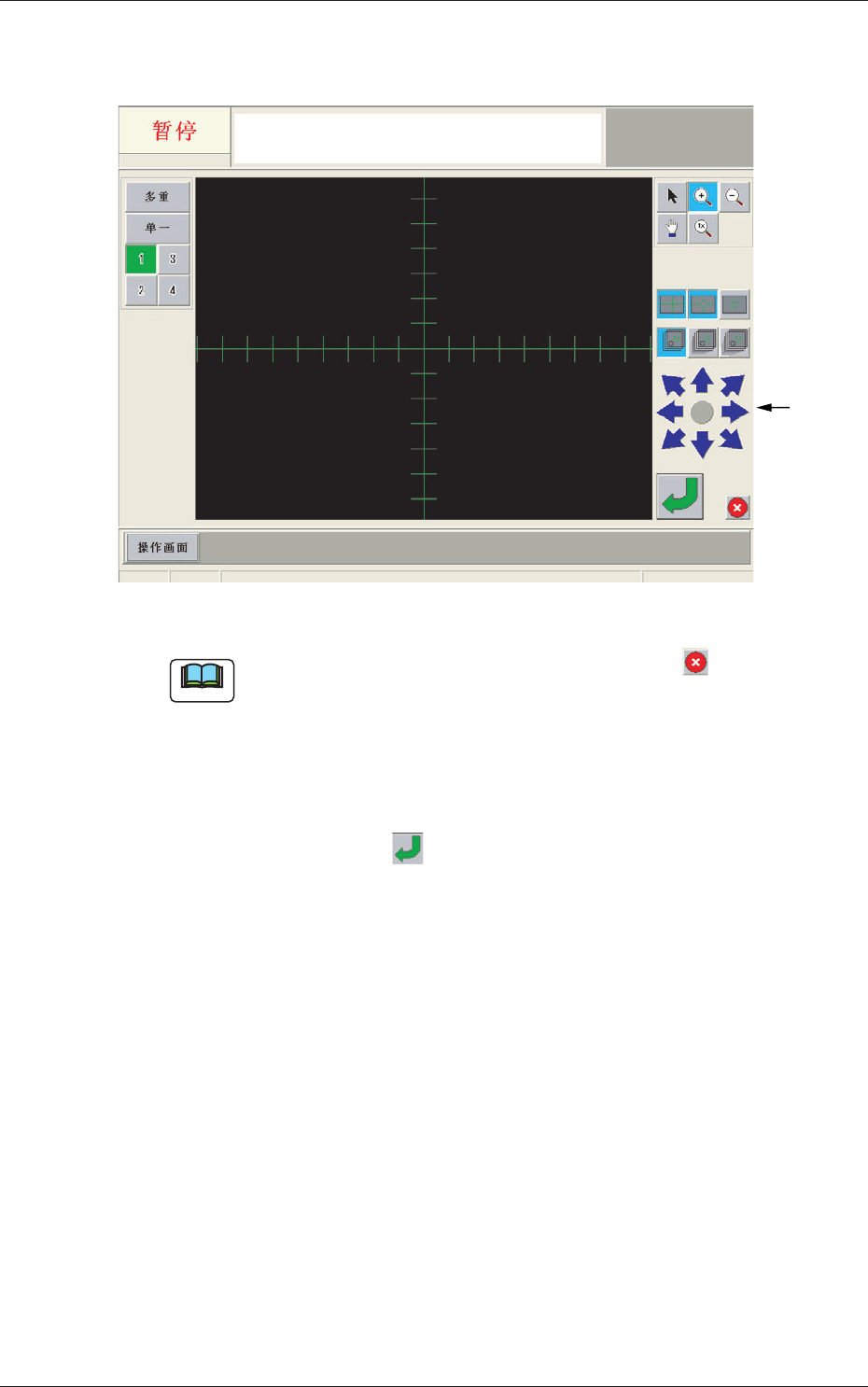

Fig.2D37-1 识别界面
Note
目视对齐对象没有被照相机抓拍到时，按识别界面的 按钮，
返回到
“
目视对齐操作指南
”
界面移动横梁。
(6) 用识别界面中的图像移动按钮移动，使目视对齐对象的元件
吸取点位于十字线的中心位置。
(7) 按识别界面中的
按钮确定位置。
关闭识别界面，返回到
“
送料器补正值 (B) 目视对齐
”
界面。
(8) 在
“
送料器补正值 (B) 目视对齐
”
界面的
“
实行后
”
栏中显
示教示结果。
(9) 结束教示后，按 [ 横梁 XY 原点位置移动 ] 按钮，将横梁返
回到原点位置。
(10) 按 [ 结束 ] 按钮，便显示保存教示结果的确认界面。
按 [ 是 ] 按钮，数据被保存。
按 [ 否 ] 按钮，数据不被保存。
图像移动
按钮
4-860708-001
6.2 吸嘴位置补正值
6.2 吸嘴位置补正值
进行相对于安装头旋转中心和吸嘴顶端位置基准值的偏离的教示。
在
“
教示
”
子菜单栏中，按 [ 吸嘴位置补正值 ] 按钮，便显示
“
吸嘴位
置补正值
”
界面。
[3]
[1]
[4]
[2]

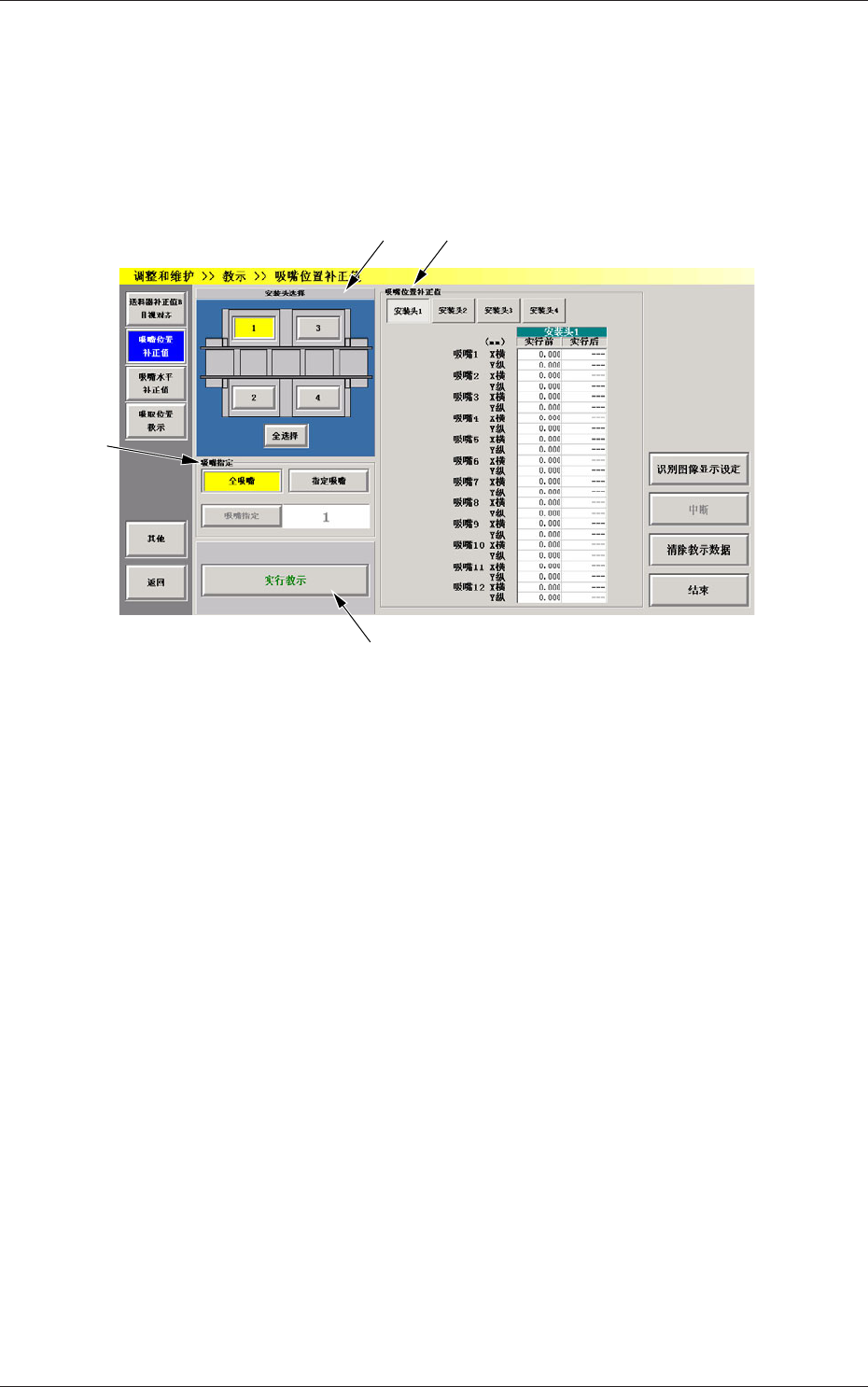

Fig.2D38
“
吸嘴位置补正值
”
界面
[1] 安装头选择按钮
用图像显示表示安装头的按钮。
选择进行教示的安装头。
进行所有安装头的教示时，按 [ 全选择 ] 按钮。
[2]
“
吸嘴位置补正值
”
显示部
显示关于安装头旋转中心和吸嘴顶端位置基准值偏离量的数据。
按下想要确认数据的安装头按钮，便显示该安装头的数据。
实行前 : 进行教示前的值。
实行后 : 进行教示后的结果。
