4-147 0708-001 7.1 “ 吸嘴吹气 ” 界面 7.1 “ 吸嘴吹气 ” 界面 通过吹气动作，进行吸嘴轴堵塞的去除及吸嘴自身的堵塞去除。 在 “ 定期维护 ” 子菜单栏中， 按 [ 吸嘴吹气 ] 按钮， 便显示 “ 吸嘴吹气 ” 界面。 [4] [2] [3] [1] [5] [6] [7] [8] Fig.2D72 “ 吸嘴吹气 ” 界面 [1] 安装头选择按钮 用装置图像显示表示安装头的按钮。 选择进行吸嘴吹气的安装头…
4-1460708-001
7.
“
定期调整和维护
”
子菜单
7.
“
定期调整和维护
”
子菜单
在
“
调整和维护
”
菜单界面中，按 [ 定期调整和维护 ] 按钮，便显示
“
定
期维护
”
子菜单栏和作为初始界面的
“
吸嘴吹气
”
界面。
[1] [2]

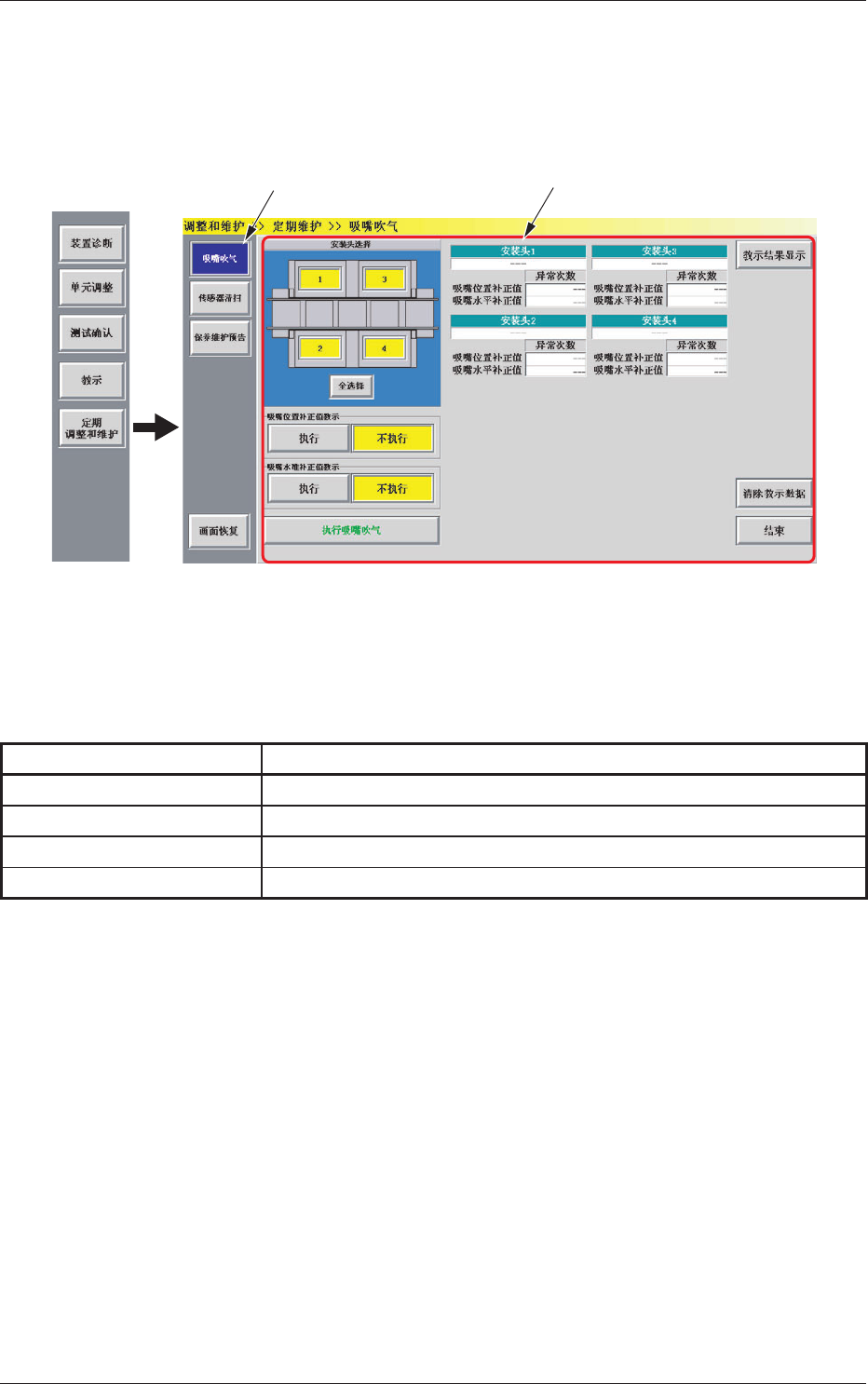

Fig.2D71
“
定期维护
”
界面
[1]
“
定期维护
”
子菜单栏
配置有以下按钮，显示执行定期调整和维护各机能的操作界面。
Table 2D11
机能选择按钮 内 容
吸嘴吹气 通过吹气动作，进行吸嘴轴堵塞的去除及吸嘴自身的堵塞去除。
( 线 ) 传感器清扫
进行线传感器清扫时使用。
保养维护预告 可以管理进行定期维护保养的时期。
画面恢复 ( 返回 )
结束
“
定期维护
”
子菜单，返回到
“
调整和维护
”
菜单界面。
[2]
“
吸嘴吹气
”
界面
显示作为初始显示界面的
“
吸嘴吹气
”
界面。
4-1470708-001
7.1
“
吸嘴吹气
”
界面
7.1
“
吸嘴吹气
”
界面
通过吹气动作，进行吸嘴轴堵塞的去除及吸嘴自身的堵塞去除。
在
“
定期维护
”
子菜单栏中，按 [ 吸嘴吹气 ] 按钮，便显示
“
吸嘴吹气
”
界面。
[4]
[2][3]
[1] [5]
[6]
[7]
[8]

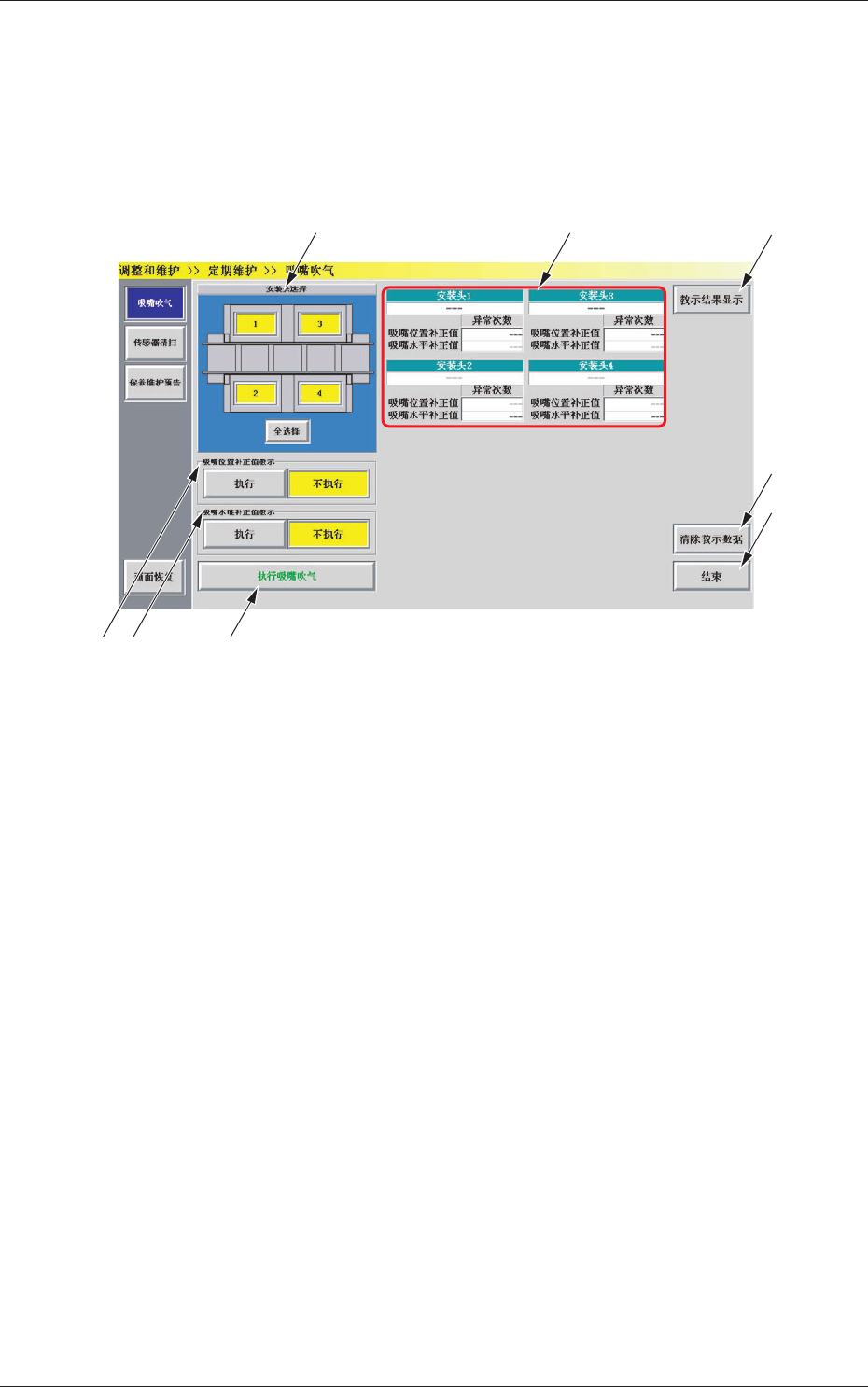

Fig.2D72
“
吸嘴吹气
”
界面
[1] 安装头选择按钮
用装置图像显示表示安装头的按钮。
选择进行吸嘴吹气的安装头。
进行所有安装头的吸嘴吹气时，按 [ 全选择 ] 按钮，可以选择所
有的安装头。
[2] 吸嘴位置补正值教示
结束吹气动作时，设定吸嘴位置补正值教示为 [ 执行 ] 或 [ 不执
行 ]。
[ 执行 ] 按钮
结束吹气动作时，进行吸嘴位置补正值教示。
[ 不执行 ] 按钮
结束吹气动作时，不进行吸嘴位置补正值教示。
4-1480801-002
7.1
“
吸嘴吹气
”
界面
[3] 吸嘴水准补正值教示
结束吹气动作时，设定吸嘴水准补正值教示为 [ 执行 ] 或 [ 不执
行 ]。
[ 执行 ] 按钮
结束吹气动作时，进行吸嘴水准补正值教示。
[ 不执行 ] 按钮
结束吹气动作时，不进行吸嘴水准补正值教示。
[4] [ 执行吸嘴吹气 ] 按钮
进行吸嘴吹气。
[5] 结果显示部
显示进行吸嘴吹气的结果。
[6] [ 教示结果显示 ] 按钮
按该按钮，[5] 的结果显示部一栏便切换为吸嘴位置补正值教示及
吸嘴水准补正值教示的实行前、实行后补正值显示。

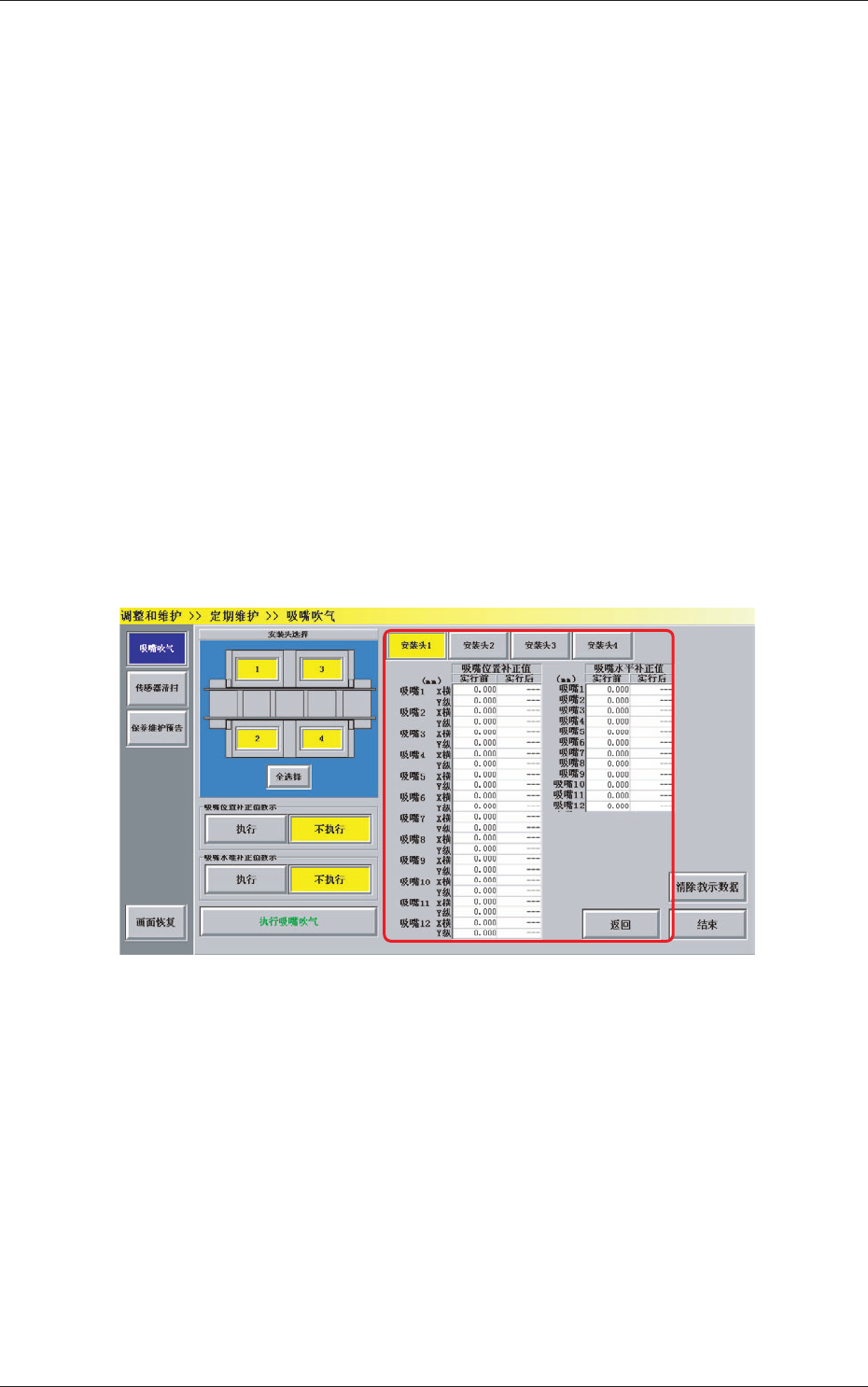

Fig.2D73
“
教示结果显示
”
画面
按下各安装头按钮，便显示该安装头的教示结果。
按 [ 返回 ] 按钮，返回到 [5] 的结果显示部。
