4-136 0708-001 6.5 其他教示 6.5.15 元件识别照明教示 进行元件识别照相机照明的教示。 (1) 在 “ 教示 ” 子菜单栏中，按 [ 其他 ] 按钮， 便弹出显示其他教示机 能菜单栏。 (2) 按弹出菜单栏中的 [ 元件识别照明教示 ] 按钮。 [1] [2] [3] [5] [4] Fig.2D63 “ 元件识别照明教示 ” 界面 [1] 照相机 / 横梁选择按钮 用图像显示表示照相机 / 横梁的按钮。 选择进…
4-1350708-001
(7) 关闭开闭门，按工作台准备完了开关。
(8) 按 [ 移动到识别位置 ] 按钮，在 10 秒钟内再按 [START] 按钮。
安装头移动到进行教示的元件识别照相机。
(9) 按 [ 读取图像 ] 按钮，用元件识别照相机进行治具的摄像。
(10) 按 [ 实行教示 ] 按钮，用抓拍图像以被抓拍的图像为依据计
算出元件识别照相机的倍率补正值。
(11) 按 [ 移动到夹具拆取位置 ] 按钮，在 10 秒钟内再按 [START]
按钮。
横梁移动到拆卸倍率教示用玻璃治具的位置。
(12) 拆卸倍率教示用玻璃治具。
(13) 按 [ 真空 ON/OFF] 按钮关闭真空，拆卸教示中使用的吸嘴。
(14) 结束所有教示作业后，按 [ 横梁原点移动 ] 按钮，将横梁返
回到原点位置。
(15) 按 [ 终了 ] 按钮。
请在显示的识别界面中，选择 [ 是 ]，适用教示结果。
6.5 其他教示
4-1360708-001
6.5 其他教示
6.5.15 元件识别照明教示
进行元件识别照相机照明的教示。
(1) 在
“
教示
”
子菜单栏中，按 [ 其他 ] 按钮，便弹出显示其他教示机
能菜单栏。
(2) 按弹出菜单栏中的 [ 元件识别照明教示 ] 按钮。
[1]
[2]
[3]
[5]
[4]

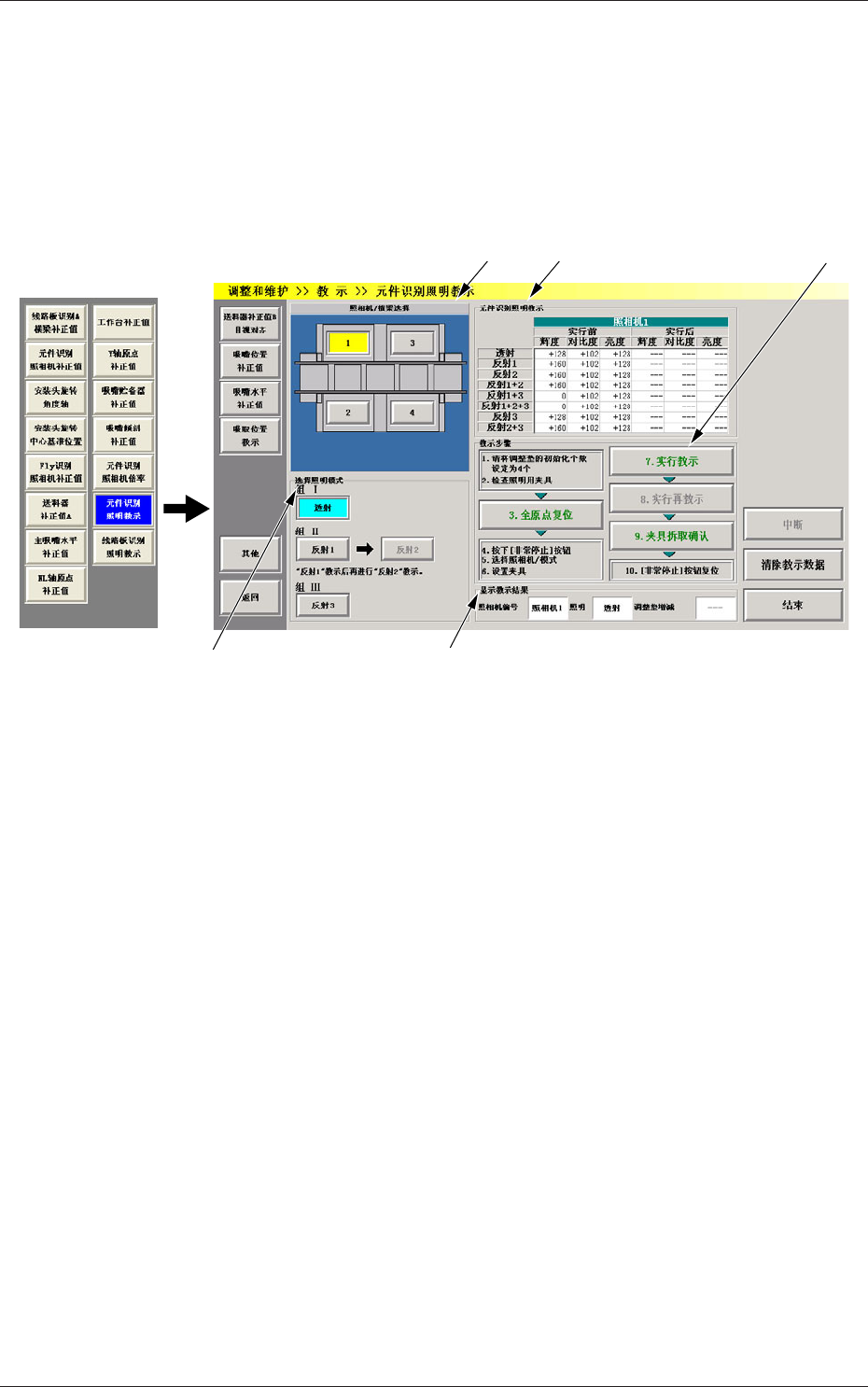

Fig.2D63
“
元件识别照明教示
”
界面
[1] 照相机 / 横梁选择按钮
用图像显示表示照相机 / 横梁的按钮。
选择进行教示的照相机 / 横梁。
[2] 选择照明模式
从以下选择照明模式。
组 Ⅰ
透过
组 Ⅱ
反射 1 反射 2
组 Ⅲ
反射 3
4-1370708-001
6.5 其他教示
[3]
“
元件识别照明教示
”
数据显示部
对指定的照相机，显示各照明模式的补正值数据 ( 辉度、对比度、
亮度 )。
实行前 : 进行教示前的值。
实行后 : 进行教示后的结果。
[4] 教示步骤
显示教示的步骤。
另外，配置有教示中使用的按钮。
[5]
“
显示教示结果
”
部
显示进行教示的照相机隔板增减张数结果。
结果张数非零时，请参照结果显示内容进行隔板的增减，再次进
行教示。
•
元件识别照明教示用治具
在元件识别照相机照明的教示中使用如下治具元件。
[ 执行教示 ] 前，与教示用玻璃治具安装辅助用具组合起来，设置在元
件识别照相机上，结束教示后，请务必拆卸。

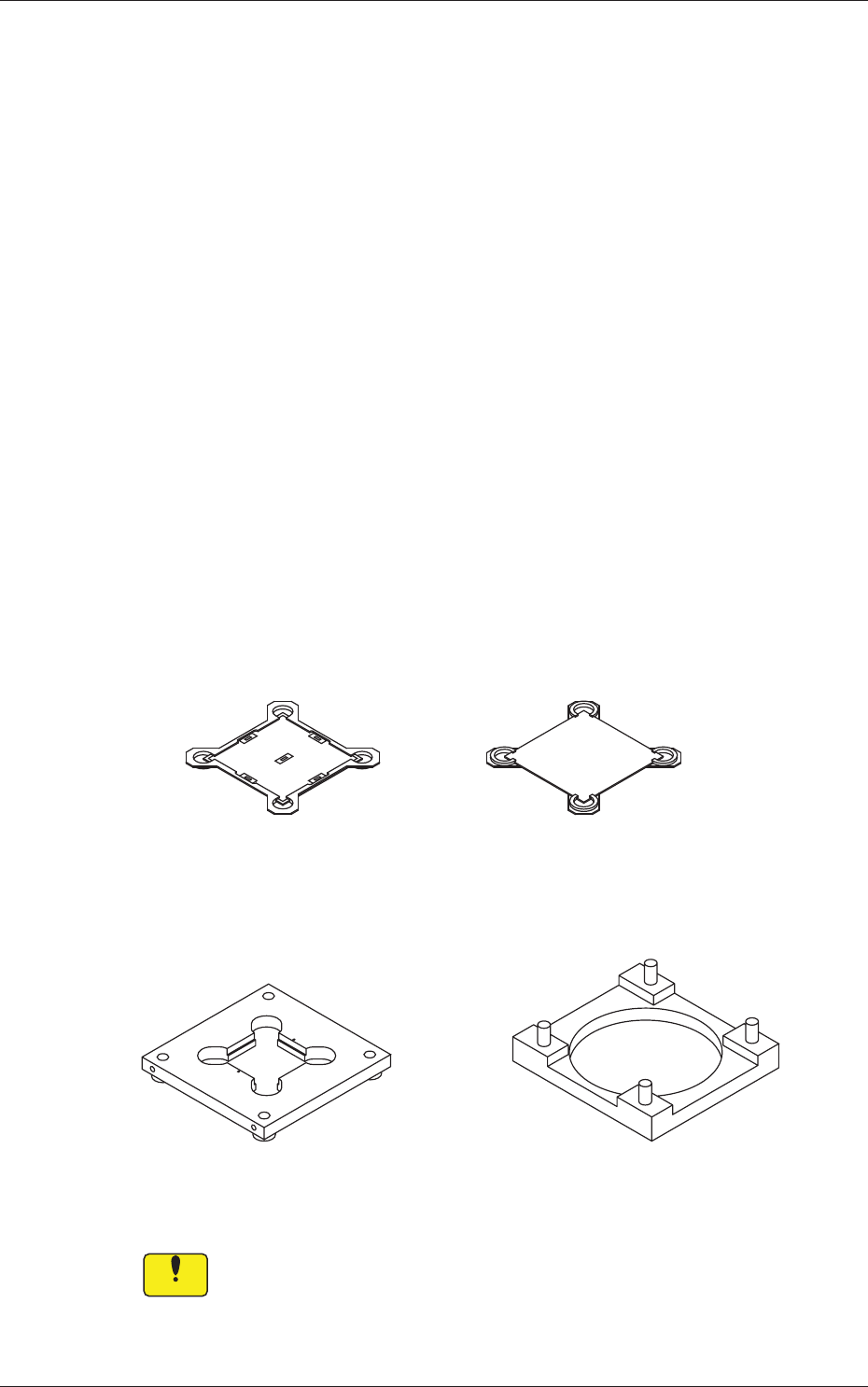

教示用玻璃治具 JG-0189
A面 B面
Fig.2D64 教示用玻璃治具
教示用玻璃治具安装辅助用具 -1、2 JG-0216
Fig.2D65 教示用玻璃治具安装辅助用具 -1、2
Notice
请确实设置教示用玻璃治具安装辅助用具，以免有悬浮。
设置状态不好时，有可能会破损安装头。
A 面
B 面
教示用玻璃治具安装辅助具 -1
教示用玻璃治具安装辅助具 -2
