4-47 0801-002 5. “ 测试确认 ” 子菜单 在 “ 调整和维护 ” 菜单界面中，按 [ 测试确认 ] 按钮，便显示 “ 测试确 认 ” 子菜单栏和作为初始显示界面的 “ 元件识别测试 ” 界面。 [2] [1] Fig.2D22 “ 测试确认 ” 界面 [1] “ 测试确认 ” 子菜单栏 为显示执行测试确认各功能的操作界面，配置有以下按钮。 Table 2D8 功能选择按钮 内 容 元件识别测试 进行测试 ID 指定元件…
4-46
0708-001
4.5
“
传送带
”
界面
4.5.2 线路板制动器
按 [ 线路板制动器 ] 按钮，便显示
“
线路板制动器
”
界面。
[1]
[3][2]
Fig.2D21-3
“
线路板制动器
”
界面
[1] 工作台选择按钮
选择进行操作的工作台。
[2] 控制开关
[ 上升 ] 按钮
按该按钮，在 10 秒钟内再按操作台的 [START] 按钮，线路板制动
器便上升。
[ 下降 ] 按钮
按该按钮，在 10 秒钟内再按操作台的 [START] 按钮，线路板制动
器便下降。
[3] 状态显示
动作结果
线路板制动器的动作结果显示为
“
OK
”
或
“
NG
”
。
动作模式
线路板制动器的当前状态显示为
“
上升
”
或
“
下降
”
。
动作时间 [ms]
显示线路板制动器的动作时间。
4-470801-002
5.
“
测试确认
”
子菜单
在
“
调整和维护
”
菜单界面中，按 [ 测试确认 ] 按钮，便显示
“
测试确
认
”
子菜单栏和作为初始显示界面的
“
元件识别测试
”
界面。
[2][1]
Fig.2D22
“
测试确认
”
界面
[1]
“
测试确认
”
子菜单栏
为显示执行测试确认各功能的操作界面，配置有以下按钮。
Table 2D8
功能选择按钮 内 容
元件识别测试 进行测试 ID 指定元件的元件识别测试。
XY 横梁测试 根据生产机种的线路板程序进行 XY 横梁的动作确认。
PCB 识别测试
进行线路板识别标记的测试。
返回 关闭
“
测试确认
”
子菜单，返回到
“
调整和维护
”
菜单界面。
[2]
“
元件识别测试
”
界面
显示作为初始界面的
“
元件识别测试
”
界面。
5.
“
测试确认
”
子菜单
4-480801-002
5.1 元件识别测试
5.1 元件识别测试
测试确认用测试 ID 指定的元件是否被正常识别出。
在
“
测试确认
”
子菜单栏中，按 [ 元件识别测试 ] 按钮，便显示
“
元件
识别测试
”
界面。
[3]
[4]
[1] [2]
[9]
[5]
[6]
[7]
[8]

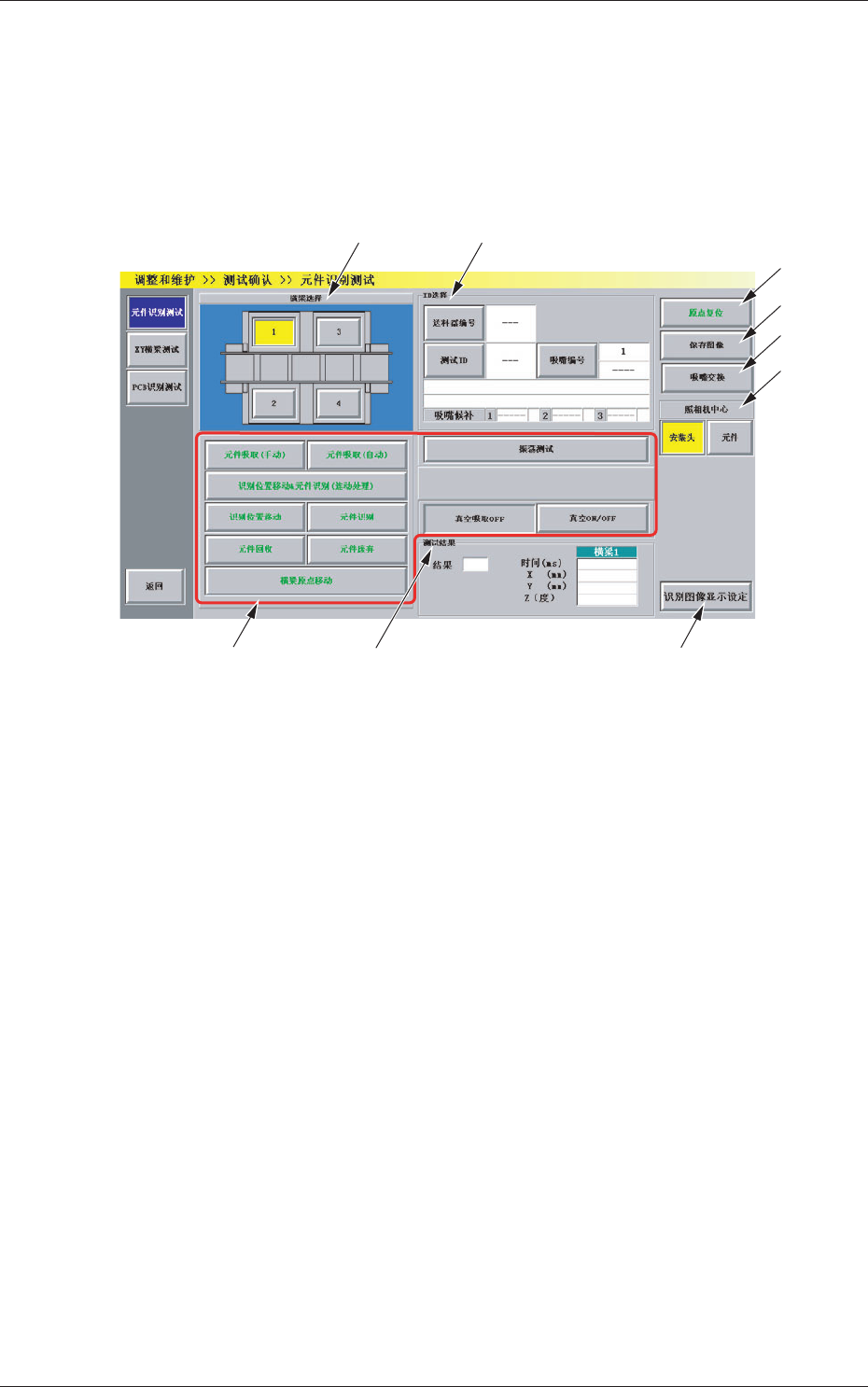

Fig.2D23
“
元件识别测试
”
界面
[1] 横梁选择按钮
用图像显示表示 XY 横梁的按钮。
选择进行测试确认的 XY 横梁。
[2] ID 选择
配置有以下按钮及指定值显示栏。
[ 送料器编号 ] 按钮
设定吸取测试元件的送料器。按该按钮，便显示
“
送料器编号
”
选择界面。
[ 测试 ID] 按钮
设定进行识别测试的元件 ID。按该按钮，便显示
“
测试 ID
选择
”
界面。
吸嘴候补
显示测试 ID 指定的吸嘴类型。
