4-77 0708-001 5.3 线路板识别测试 • 线路板识别测试的实行 (1) 按 [ 识别实行 ] 按钮后， 在 10 秒钟内再按操作台的 [START] 按钮， 便实行线路板识别测试。 “ 记号位置对齐 ” 设定为 “ 使用 ” 时， 识别测试成功后 XY 横梁移动， 使线路板识别记号位于识别监视器中心的位置。 • 识别测试失败，便显示异常显示 ( 识别异常 ) 界面。 请参照异常显示界面内容修正各数据，再次进行线路板识别测 …
4-760708-001
5.3 线路板识别测试
•
指定位置移动
(1) 显示
“
指定位置移动
”
界面，指定移动位置。
(2) 按 [ 移动实行 ] 按钮后，在 10 秒钟内再按操作台的 [START] 按钮，
XY 横梁便移动到指定位置。
•

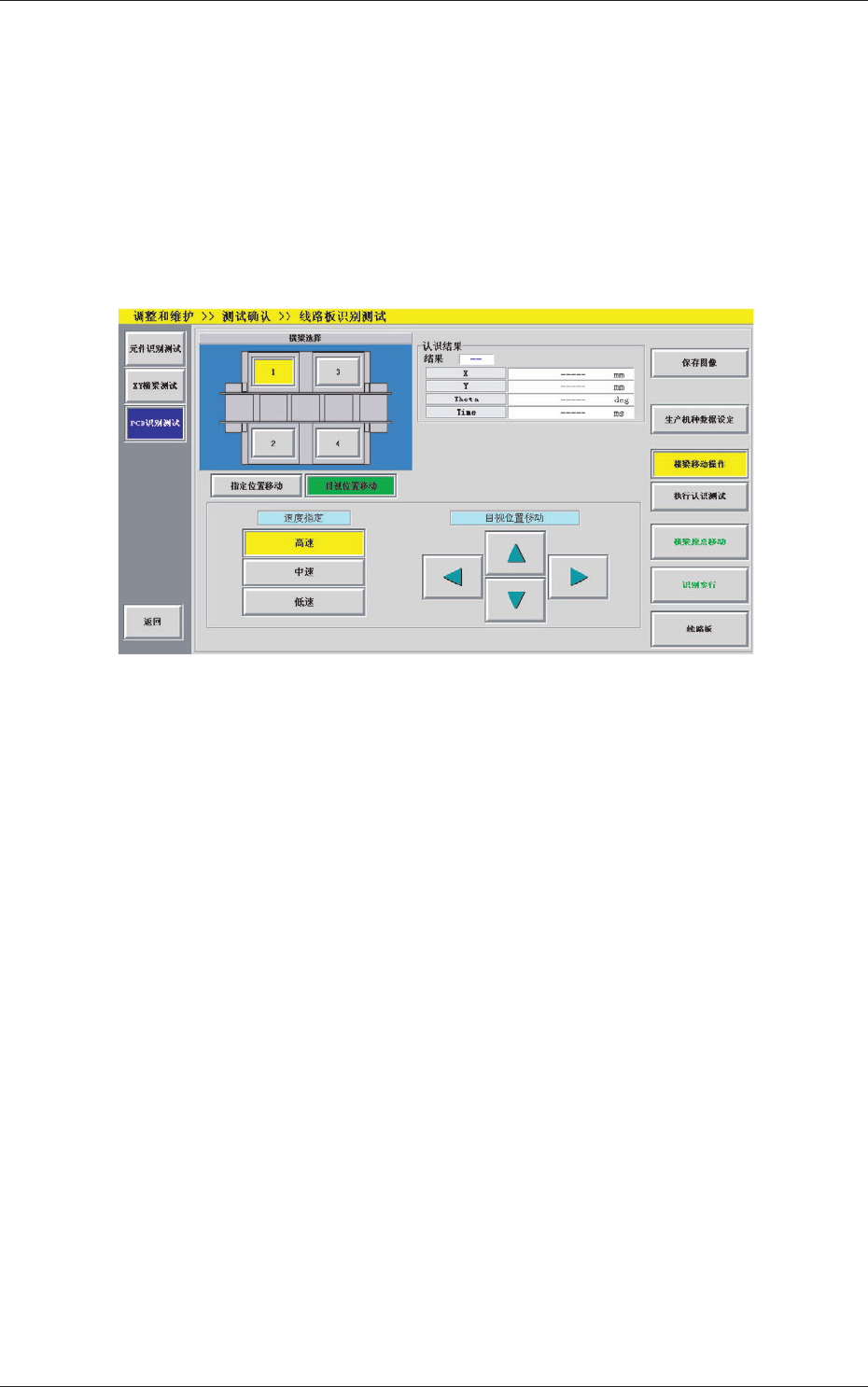

目视位置移动
(1) 显示
“
目视位置移动
”
界面。
Fig.2D34-6
(2) 按 [ 高速 ] 按钮或 [ 低速 ] 按钮，指定 XY 横梁的移动速度。
并且，按方向指定按钮 ( 上向箭头按钮、右向箭头按钮、下向箭
头按钮、左向箭头按钮 )，指定横梁的移动方向。
(3) 按 [ 方向 ] 按钮后，请在 10 秒钟内再按操作台的 [START] 按钮，
将 XY 横梁移动到识别测试位置。
4-770708-001
5.3 线路板识别测试
•
线路板识别测试的实行
(1) 按 [ 识别实行 ] 按钮后，在 10 秒钟内再按操作台的 [START] 按钮，
便实行线路板识别测试。
“
记号位置对齐
”
设定为
“
使用
”
时，识别测试成功后 XY 横梁移动，
使线路板识别记号位于识别监视器中心的位置。
•
识别测试失败，便显示异常显示 ( 识别异常 ) 界面。
请参照异常显示界面内容修正各数据，再次进行线路板识别测
试。
•
测试成功后记录修正的数据，反映到测试的生产机种线路板程
序数据中。
(2) 结束线路板识别测试时，请按 [ 横梁原点移动 ] 按钮后，在 10 秒
钟内再按操作台的 [START] 按钮。
XY 横梁返回到原点位置。
4-780708-001
6.
“
教示
”
子菜单
6.
“
教示
”
子菜单

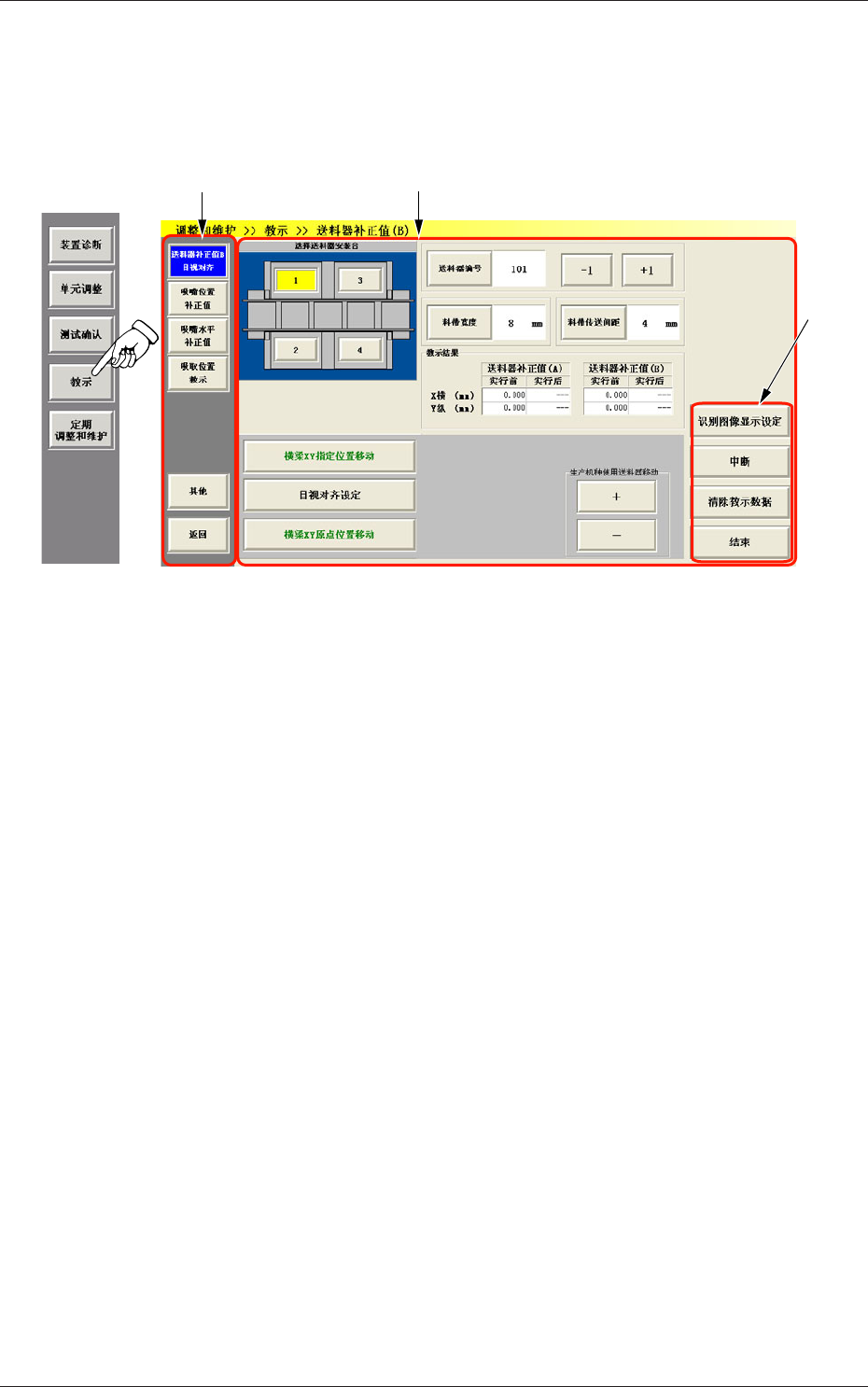

在
“
调整和维护
”
菜单界面中，按 [ 教示 ] 按钮，便显示
“
教示
”
子菜
单栏和作为初始显示界面的
“
送料器补正值 (B) 目视对齐
”
界面。
[1] [2]
[3]
Fig.2D35
“
教示
”
界面
