4-101 0708-001 6.5 其他教示 [1] 照相机选择按钮 用图像显示表示照相机位置的按钮。 选择进行教示的照相机。 [2] “ 元件识别照相机补正值 ” 显示部 对于各元件识别照相机 (1 ～ 4)，显示补正值数据 (X 横 (mm)、Y 纵 (mm)、角度 Z( ° ))。 实行前 : 进行教示前的值。 实行后 : 进行教示后的结果。 [3] 吸嘴指定 [ 吸嘴指定 ] 按钮、吸嘴显示部 指定进行教示的吸嘴。 按 [ 吸…
4-1000801-002
6.5 其他教示
6.5.3 元件识别照相机补正值
进行元件识别照相机补正值 (X 横、Y 纵、角度 Z) 的教示。
Note
照相机补正值 X 横、Y 纵、角度 Z 是指从定位坐标系基准到照相机中
心的设计距离的补正值，使用于将安装头向照相机移动时的补正中。
角度 Z 为线路板定位坐标系和照相机坐标系的角度。
(1) 在
“
教示
”
子菜单栏中，按 [ 其他 ] 按钮，便弹出显示其他教示功
能菜单栏。
(2) 按弹出菜单栏中的 [ 元件识别照相机补正值 ] 按钮。
[1]
[2]
[6]
[3]
[5][4]
Fig.2D43
“
元件识别照相机补正值
”
界面
4-1010708-001
6.5 其他教示
[1] 照相机选择按钮
用图像显示表示照相机位置的按钮。
选择进行教示的照相机。
[2]
“
元件识别照相机补正值
”
显示部
对于各元件识别照相机 (1 ～ 4)，显示补正值数据 (X 横 (mm)、Y
纵 (mm)、角度 Z(
°
))。
实行前 : 进行教示前的值。
实行后 : 进行教示后的结果。
[3] 吸嘴指定
[ 吸嘴指定 ] 按钮、吸嘴显示部
指定进行教示的吸嘴。
按 [ 吸嘴指定 ] 按钮，便显示
“
吸嘴指定
”
选择界面。
[4] 指定回数
按 [ 指定回数 ] 按钮，便显示
“
指定回数
”
输入界面。
[5] 角度允许值 ( 度 )
按 [ 角度允许值 ( 度 )] 按钮，便显示
“
允许值角度
”
输入界面。
[6] 操作按钮
[ 实行补正值教示 ] 按钮
执行元件识别照相机的教示 ( 照相机 1 ～ 4)。
4-1020708-001
•
元件识别照相机补正值教示用治具
元件识别照相机补正值的教示使用如下治具。
执行教示前设置在治具放置场所，结束教示后请务必拆卸。

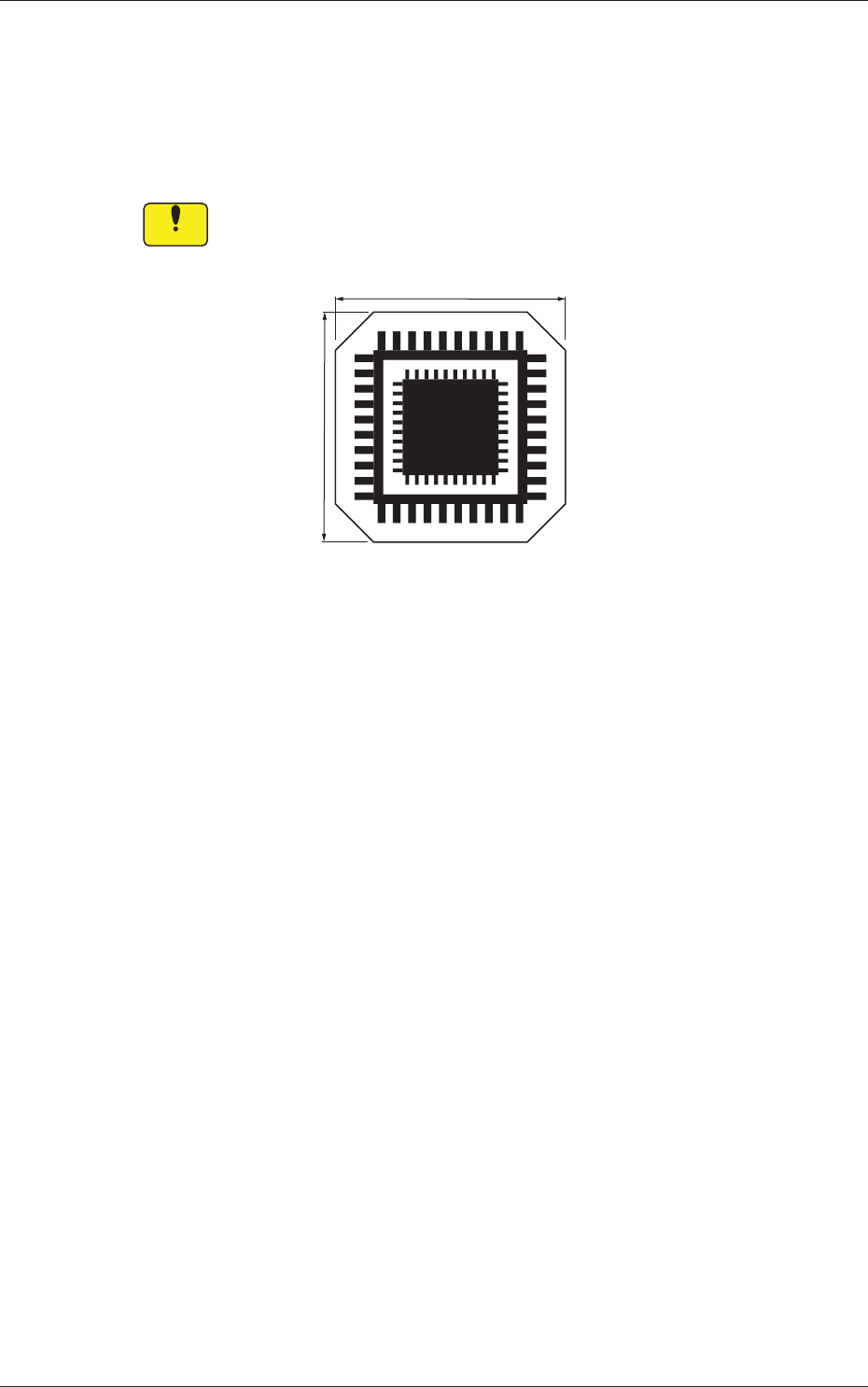

QFP 玻璃治具 JG-0188 ( 标准附属元件 )
Notice
容易损坏，使用时请充分注意。
12 mm
12 mm
玻璃上蒸镀印刷有两种位置算出用线路板。
Fig.2D46 QFP 玻璃治具 JG-0188
•
治具吸嘴
QFP 玻璃治具的吸取使用治具吸嘴 ( 标准附属元件 ) 或通常的吸嘴 HA09。
实行教示之前，请在调整和维护→单元调整→
“
吸嘴交换
”
界面中交换吸
嘴。
