4-142 0708-001 6.5 其他教示 6.5.16 线路板识别照明教示 进行线路板识别照相机照明的教示。 (1) 在 “ 教示 ” 子菜单栏中，按 [ 其他 ] 按钮， 便弹出显示其他教示机 能菜单栏。 (2) 按弹出菜单栏中的 [ 线路板识别照明教示 ] 按钮。 [3] [1] [2] Fig.2D67 “ 线路板识别照明教示 ” 界面 [1] 照相机 / 横梁选择按钮 用图像显示表示照相机 / 横梁的按钮。 选择进行教示的…
4-1410807-002
6.5 其他教示
(7) 按 [7. 实行教示 ] 按钮后，在 10 秒钟内再按操作台的 [START]
按钮执行教示。
•
教示发生异常时，在界面的左上侧显示为异常，
“
元件识
别照明教示
”
数据显示部的适用照相机 / 照明显示为红色。
请先确认治具設置状態、光源装置和光向导的连接顺序等
后，再次实施 [7． 实行教示 ]。
•
需要用隔板调整光量时，用黄色显示
“
元件识别照明教示
”
数据显示部的适用照相机 / 照明。
另外，在
“
教示结果显示
”
部中显示隔板的增减张数。
步骤 (8) 的 [8. 实行再教示 ] 按钮变为有效状态。
•
正常结束教示时，在
“
元件识别照明教示
”
数据显示部的
适用照相机 / 照明中显示教示后的数据。
持续进行教示时，从步骤 (5) 开始实施。
(8) 调整隔板的张数后，按下 [8. 实行再教示 ] 按钮，在 10 秒
钟内再按操作台的 [START] 按钮，实行再教示。
•
再教示发生异常时，在界面的左上侧显示为异常，
“
元件
识别照明教示
”
数据显示部的适用照相机 / 照明显示为红
色。
请先确认治具設置状態、光源装置和光向导的连接顺序、
隔板的增减张数等后，再次实施 [8． 实行再教示 ]。
•
需要再次用隔板调整光量时，用黄色显示
“
元件识别照明
教示
”
数据显示部的适用照相机 / 照明。
另外，在
“
教示结果显示
”
部中显示隔板的增减张数，请
再次进行隔板的调整后实施 [8. 实行再教示 ]。
•
正常结束再教示时，在
“
元件识别照明教示
”
数据显示部
的适用照相机 / 照明中显示教示后的数据。
持续进行教示时，从步骤 (5) 开始实施。
(9) 结束教示后，打开开闭门拆卸治具。
请按 [9. 夹具拆取确认 ] 按钮，在“照明教示用夹具拆取确认”
界面中，选择 [OK]。
Notice
若不拆卸照明教示用治具会破损安装头，因此请务必拆卸。
(10) 解除
“
紧急停止
”
状态。
(11) 按 [ 结束 ] 按钮。
在显示的确认界面中，请选择 [ 是 ]，适用教示结果。
进行本教示时，不需要打开光源装置盖。
请不要打开光源装置盖。打开光源装置盖时，有可能发生高电压
下触电。
注意
4-1420708-001
6.5 其他教示
6.5.16 线路板识别照明教示
进行线路板识别照相机照明的教示。
(1) 在
“
教示
”
子菜单栏中，按 [ 其他 ] 按钮，便弹出显示其他教示机
能菜单栏。
(2) 按弹出菜单栏中的 [ 线路板识别照明教示 ] 按钮。
[3]
[1]
[2]

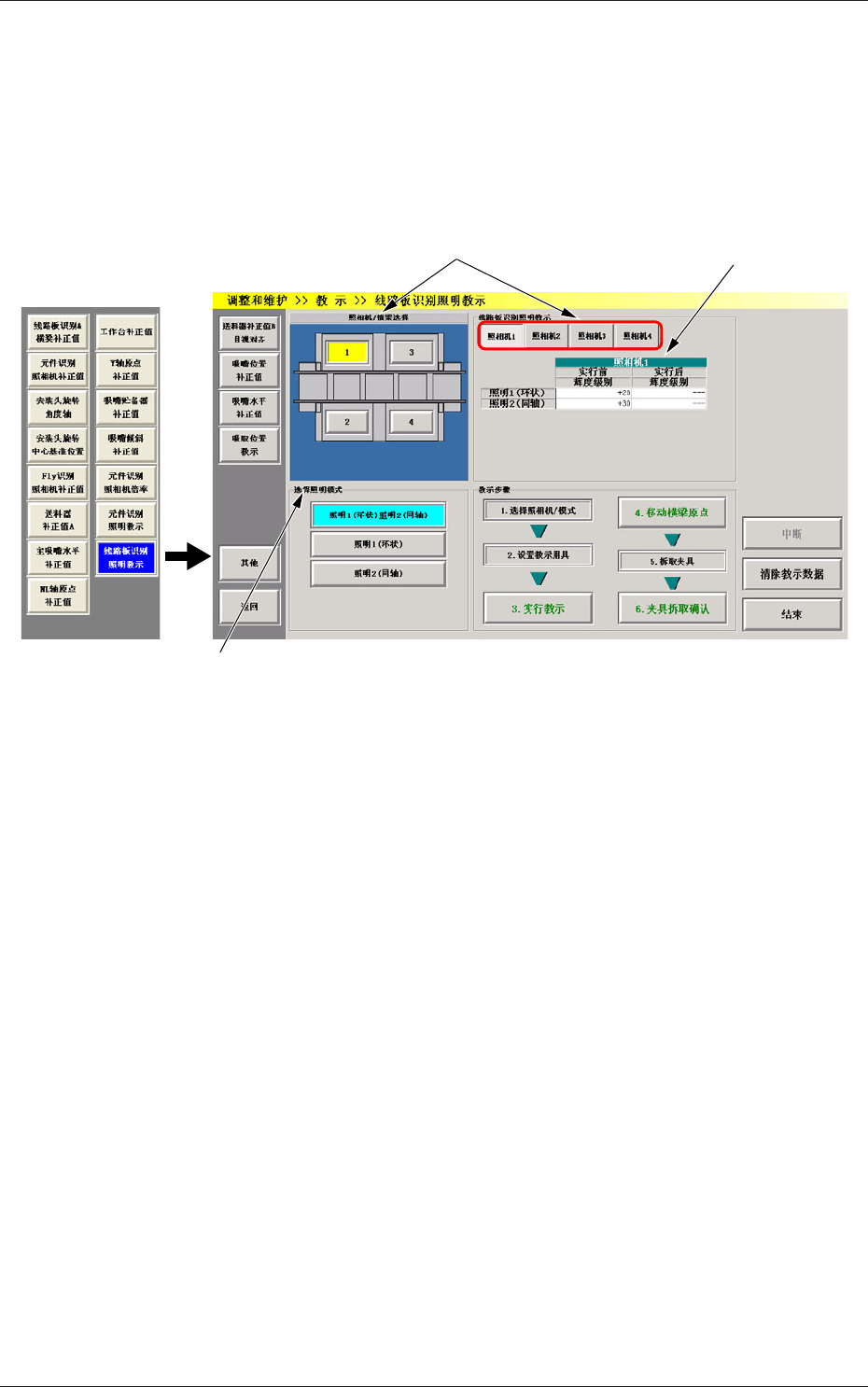

Fig.2D67
“
线路板识别照明教示
”
界面
[1] 照相机 / 横梁选择按钮
用图像显示表示照相机 / 横梁的按钮。
选择进行教示的照相机 / 横梁。
[2]
“
线路板识别照明教示
”
显示部
对指定的照相机，显示各照明模式的补正值数据 ( 亮度水准 )。
实行前 : 进行教示前的值。
实行后 : 进行教示后的结果。
[3] 选择照明模式
从以下项目选择照明模式。
[ 照明 1( 环状 ) 照明 2( 同轴 )]
[ 照明 1( 环状 )]
[ 照明 2( 同轴 )]
4-1430708-001
6.5 其他教示
•
线路板识别照明教示用治具
在线路板识别照相机照明的教示中使用如下治具元件。
执行教示前，与教示用玻璃治具安装辅助用具组合起来，设置在元件
识别照相机上，结束教示后，请务必拆卸。

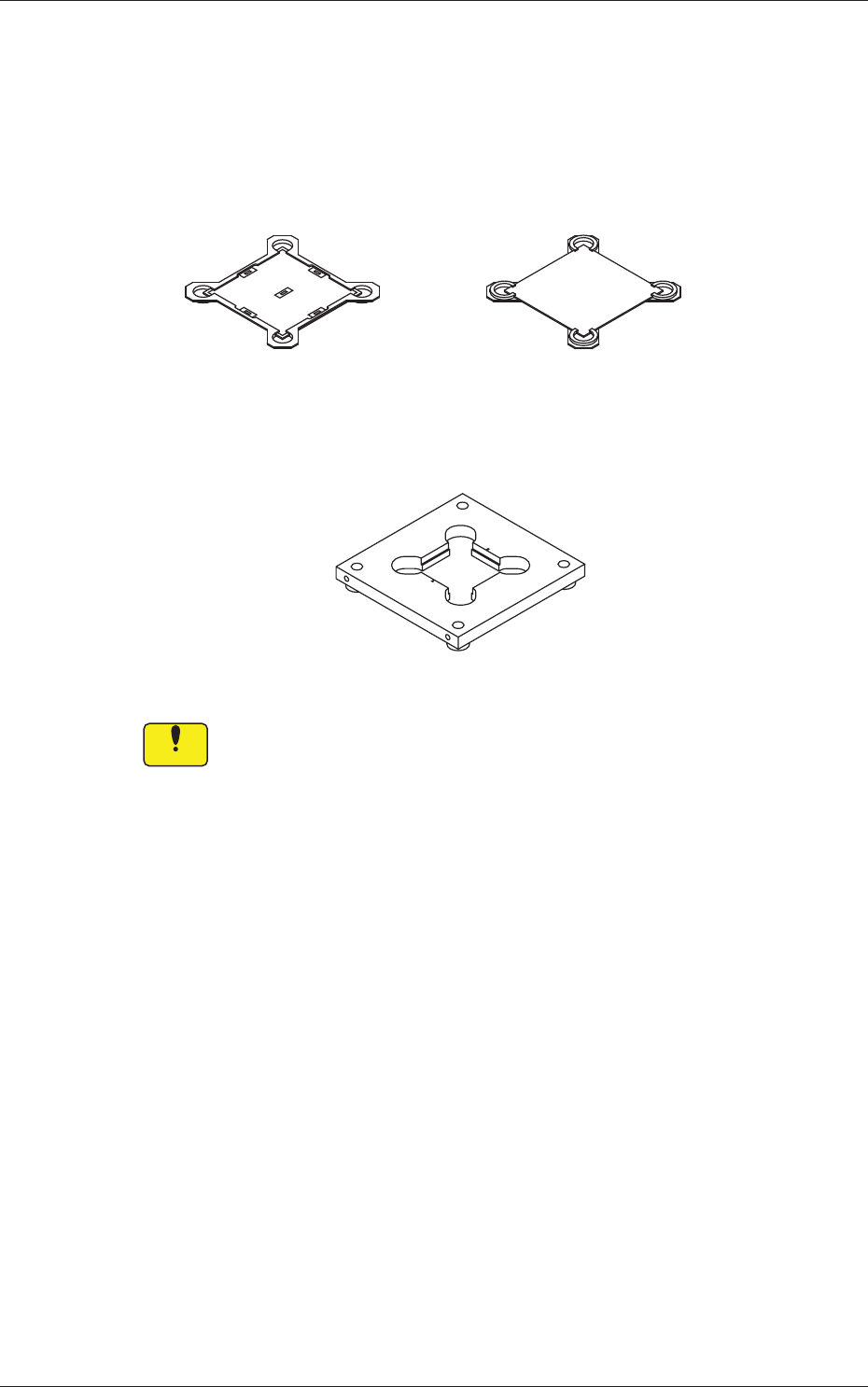

教示用玻璃治具 JG-0189
A面 B面
Fig.2D68 教示用玻璃治具
教示用玻璃治具安装辅助用具 -1 JG-0216
Fig.2D69 教示用玻璃治具安装辅助用具 -1
Notice
请确实设置教示用玻璃治具安装辅助用具，以免有悬浮。
设置状态不好时，有可能会破损安装头。
A 面 B 面
