4.3
“
送料器安装台和送料器连接情报
”
界面
显示送料器安装台、送料器连接情报。
在
“
单元调整
”
子菜单栏中，按 [ 送料器安装台送料器连接 ] 按钮，便
显示
“
送料器安装台和送料器连接情报
”
界面。
[3][1] [2]

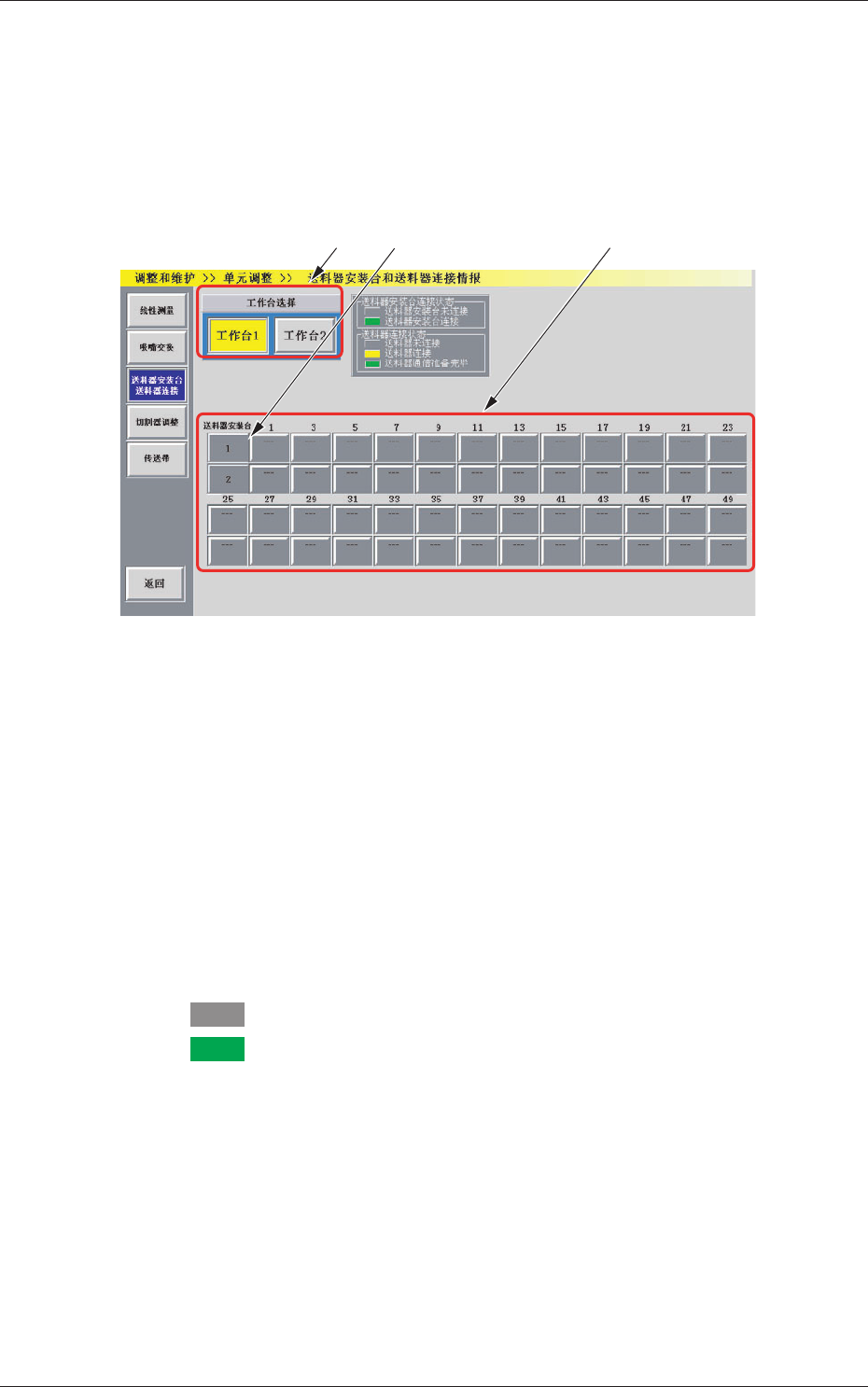

Fig.2D20
“
送料器安装台和送料器连接情报
”
界面
[1] 工作台选择按钮
显示选定工作台的送料器安装台、送料器连接情报。
按该按钮，按钮的背景色变为黄色。
[2] 连接状态显示部
送料器安装台 1、2
送料器安装台 3、4
显示在 [1] 中选择的工作台上送料器安装台的连接、未连接状态。
显示如下。
灰色
: 送料器安装台为未连接状态时，显示为灰色。
绿色
: 送料器安装台为连接状态时，显示为绿色。
4.3
“
送料器安装台和送料器连接情报
”
界面
4-380708-001
送料器 1 ～ 49
显示设置在选定送料器安装台上的送料器状态。
显示如下。
灰色
: 相应通道的送料器为未连接状态时，显示为灰色。
黄色
: 相应通道的送料器为连接状态时，显示为黄色。
绿色
: 相应通道的送料器为通信准备完了状态时，显示为绿
色。
[3] 显示内容
上部
显示当前正在设置的带式送料器的料带宽度。
显示的项目如下。
“
---( 未连接 )
”
“
8mm
”
“
12-16mm
”
“
24-32mm
”
“
44-56mm
”
“
72mm
”
下部
从当前正在设置的带式送料器中检出异常时显示
“
警报
”
。
Note
异常 ID 显示在当前正在设置的带式送料器上。
4.3
“
送料器安装台和送料器连接情报
”
界面
4-390708-001
4.4
“
切割器调整
”
界面
4.4
“
切割器调整
”
界面
进行料带切割器的手动操作。
在
“
单元调整
”
子菜单栏中，按 [ 切割器调整 ] 按钮，便显示
“
切割器
调整
”
界面。
[2]
[1]
[3] [4] [5]
[6]
Fig.2D21
“
切割器调整
”
界面
[1] 切割器选择按钮
按下按钮，选择进行切割器调整的切割器。
按该按钮，按钮的背景色变为黄色。
[2] [ 原点复位 ] 按钮
按该按钮后，在 10 秒钟内再按操作台的 [START] 按钮，选定的切
割器被原点复位。
[3] 动作模式
配置有以下按钮。
[ 单程 ( 相反方向 )] 按钮
向相反方向单程动作切割器。
[ 往复 ] 按钮
往复动作切割器。
[ 单程 (- 方向 )] 按钮
向 - 方向单程动作切割器。
[ 单程 (+ 方向 )] 按钮
向 + 方向单程动作切割器。
