4-131 0708-001 [5] [ 交换吸嘴 ] 按钮 显示 “ 交换吸嘴 ” 界面。 Reference 关于交换吸嘴界面的详细内容请参照第四章 4.2 “吸嘴交换” 界面章节。 • 教示用治具 安装头吸嘴倾斜补正值的教示使用 QFP 玻璃治具 JG-0188。 • 治具吸取用吸嘴 QFP 玻璃治具的吸取用使用治具吸嘴 ( 标准附属元件 ) 或通常的吸嘴 HA09。 • 教示的步骤 (1) 执行教示前，交换治具吸嘴的吸嘴，在元件…
4-1300708-001
6.5 其他教示
[1] 安装头选择按钮
用图像显示表示安装头的按钮。
选择进行教示的线路板识别照相机。
[2]
“
安装头吸嘴倾斜补正值
”
显示部
按下想要确认数据的安装头按钮，便显示该安装头的数据。
NL 倾斜
对各安装头 (1 ～ 4) 的各吸嘴，显示 X 横 (mm)、Y 纵 (mm)
补正值数据。
HL 倾斜、DD 倾斜
对各安装头，显示 X 横 (mm)、Y 纵 (mm) 补正值数据。
光轴倾斜
对各安装头 (1 ～ 4) 的各吸嘴，显示补正值数据。
实行前 : 进行教示前的值。
实行后 : 进行教示后的结果。
[3] 吸嘴指定
[ 全吸嘴 ] 按钮 ( 不可使用 )
进行所有吸嘴的教示。
[ 指定吸嘴 ] 按钮
指定进行教示的吸嘴。
按下 [ 指定吸嘴 ] 按钮，[ 吸嘴指定 ] 按钮变为有效状态。
[ 吸嘴指定 ] 按钮
指定进行教示的吸嘴。
按 [ 吸嘴指定 ] 按钮，便显示
“
吸嘴指定
”
选择界面。
[4] [ 实行教示 ] 按钮
执行教示。
4-1310708-001
[5] [ 交换吸嘴 ] 按钮
显示
“
交换吸嘴
”
界面。
Reference
关于交换吸嘴界面的详细内容请参照第四章 4.2 “吸嘴交换”
界面章节。
•
教示用治具
安装头吸嘴倾斜补正值的教示使用 QFP 玻璃治具 JG-0188。
•
治具吸取用吸嘴
QFP 玻璃治具的吸取用使用治具吸嘴 ( 标准附属元件 ) 或通常的吸嘴
HA09。
•
教示的步骤
(1) 执行教示前，交换治具吸嘴的吸嘴，在元件识别照相机的治
具放置场所设置 QFP 玻璃治具。
请将 QFP 玻璃治具的印刷面朝下。
(2) 选择执行安装头吸嘴倾斜教示的安装头 (1 ～ 4) 及吸嘴。
(3) 按 [ 实行教示 ] 按钮。
执行安装头吸嘴倾斜补正值的教示。
•
执行教示时，检测到启动条件。
•
在教示的执行途中发生异常时或按操作台的 [STOP] 按钮，
装置便进入暂停中状态。可以重新启动。
•
在暂停中状态下，不能选择其他菜单。
结束教示后，指定的安装头自动返回到原点。
教示结果显示在
“
安装头吸嘴倾斜补正值
”
显示部中。
(4) 重复步骤 (1) ～ (3)，执行必要吸嘴的教示。
(5) 结束教示后，拆卸 QFP 玻璃治具。
6.5 其他教示
4-1320708-001
6.5 其他教示
6.5.14 元件识别照相机倍率
进行元件识别照相机倍率的教示。
(1) 在
“
教示
”
子菜单栏中，按 [ 其他 ] 按钮，便弹出显示其他教示机
能菜单栏。
(2) 按弹出菜单栏中的 [ 元件识别照相机倍率 ] 按钮。

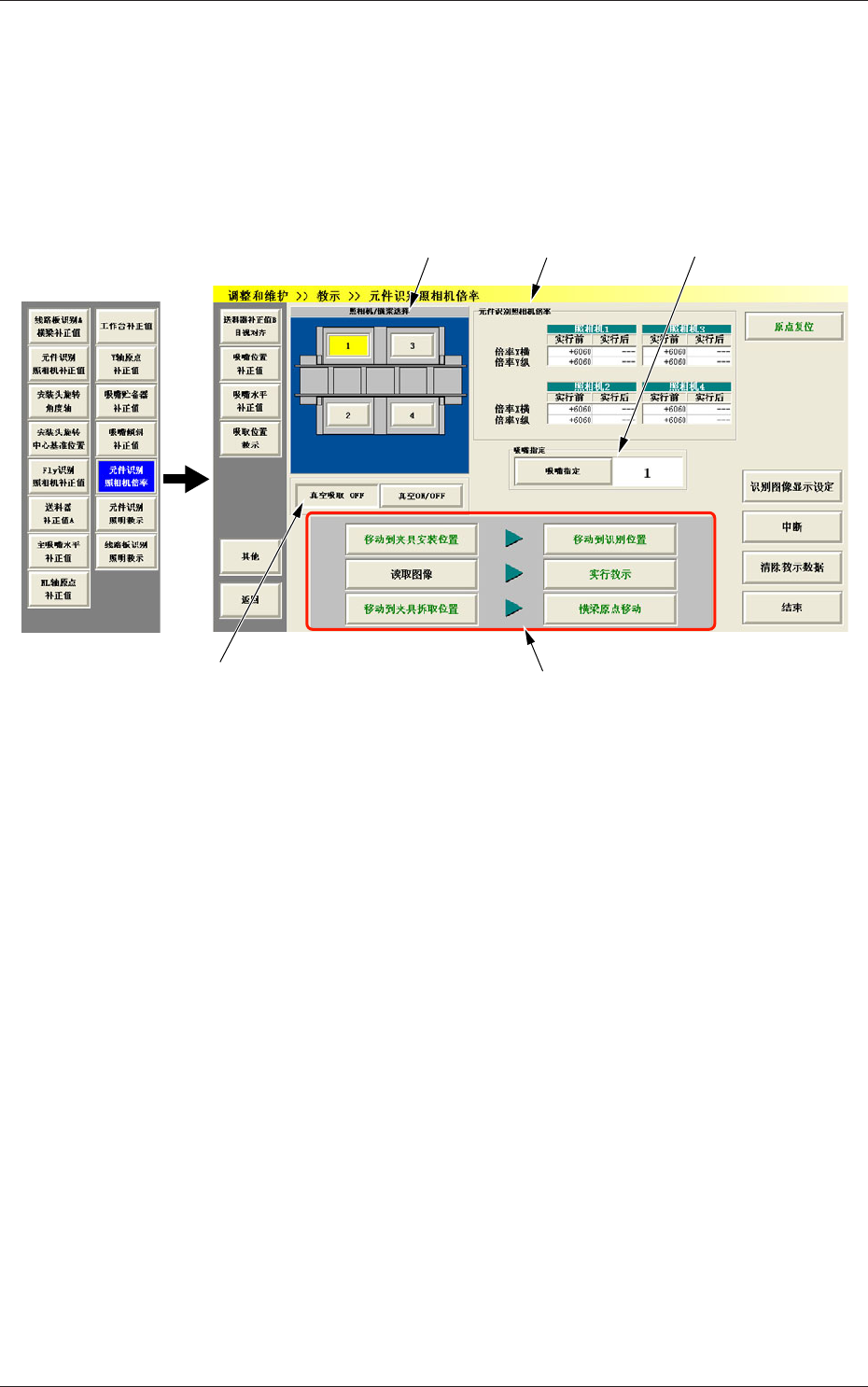

Fig.2D62
“
元件识别照相机倍率
”
界面
[1] 照相机 / 横梁选择按钮
用图像显示表示照相机 / 横梁的按钮。
选择进行教示的照相机 / 横梁。
[2]
“
元件识别照相机倍率
”
显示部
对各元件识别照相机 (1 ～ 4)，显示补正值数据 ( 倍率 X 横、Y 纵
[0.1
µ
m/pixel])。
实行前 : 进行教示前的值。
实行后 : 进行教示后的结果。
[3] 吸嘴指定
[ 吸嘴指定 ] 按钮、吸嘴显示部
指定进行教示的吸嘴。
按 [ 吸嘴指定 ] 按钮，便显示
“
吸嘴指定
”
选择界面。
[1] [2]
[3]
[4]
[5]
