4-870708-001
6.2 吸嘴位置补正值
[3] 吸嘴指定
[ 全吸嘴 ] 按钮
进行所有吸嘴的教示。
[ 指定吸嘴 ] 按钮
指定进行教示的吸嘴。
按 [ 指定吸嘴 ] 按钮，便 [ 吸嘴指定 ] 按钮及
“
吸嘴显示部
”
变为有效状态。
[ 吸嘴指定 ] 按钮、吸嘴显示部
指定进行教示的吸嘴。
按 [ 吸嘴指定 ] 按钮，便显示
“
吸嘴指定
”
选择界面。
[4] 操作按钮
[ 实行教示 ] 按钮
执行教示。
•
教示的步骤
(1) 选择执行吸嘴位置补正值教示的安装头及吸嘴 ( 安装头 1 ～
4、吸嘴 1 ～ 12)。
(2) 按 [ 实行教示 ] 按钮。
指定的横梁 (1 ～ 4) 移动到所定位置，执行吸嘴位置补正值
教示。
•
执行教示时，被检测启动条件。
•
教示结果显示在
“
吸嘴位置补正值
”
的
“
实行后
”
中。
•
在教示的执行途中发生识别异常或按操作台的 [STOP] 按
钮，装置便进入暂停中状态。可以重新启动。
•
在暂停中状态下，不能选择其他菜单。
结束教示后，指定安装头自动返回到原点。
•
发生异常时的状态
在吸嘴位置补正值教示中发生吸嘴识别异常时，装置不会停止便进行
教示到最后，发生异常的吸嘴被吸嘴跳过。
在
“
情报再显示
”
界面中确认异常的有无。
4-880708-001
6.3 吸嘴水平补正值
6.3 吸嘴水平补正值
对安装在安装头上的通常吸嘴的吸嘴下面水平补正值，进行教示。
在吸嘴上下轴处于原点状态下，用线传感器测定各吸嘴下面水平，并
保存该测定值与主吸嘴水平补正值之差。
在
“
教示
”
子菜单栏中，按 [ 吸嘴水平补正值 ] 按钮，便显示
“
吸嘴水
平补正值
”
界面。
[3]
[1]
[4]
[2]

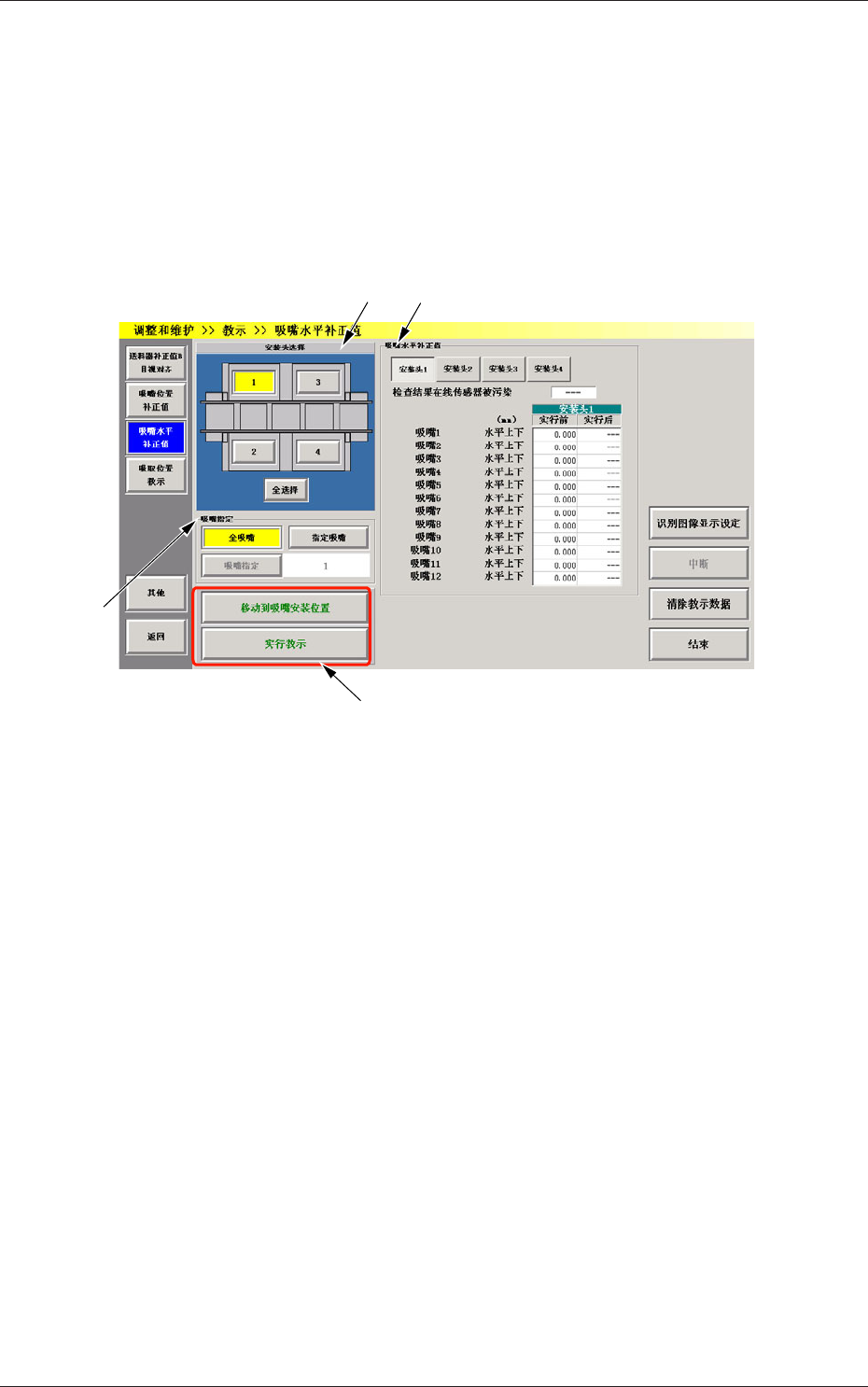

Fig.2D39
“
吸嘴水平补正值
”
界面
[1] 安装头选择按钮
用图像显示表示安装头的按钮。
选择进行教示的安装头。
进行所有安装头的教示时，按 [ 全选择 ] 按钮。
[2]
“
吸嘴水平补正值
”
显示部
显示各吸嘴的吸嘴下面水平补正值数据。
[ 安装头 1]、[ 安装头 2]、[ 安装头 3]、[ 安装头 4]
按下想要确认数据的安装头按钮，便显示该安装头的数据。
实行前 : 进行教示前的值。
实行后 : 进行教示后的结果。
4-890708-001
6.3 吸嘴水平补正值
[3] 吸嘴指定
[ 全吸嘴 ] 按钮
进行所有吸嘴的教示。
[ 指定吸嘴 ] 按钮
指定进行教示的吸嘴。
按 [ 指定吸嘴 ] 按钮，便 [ 吸嘴指定 ] 按钮及
“
吸嘴显示部
”
变为有效状态。
[ 吸嘴指定 ] 按钮、吸嘴显示部
指定进行教示的吸嘴。
按 [ 吸嘴指定 ] 按钮，便显示
“
吸嘴指定
”
选择界面。
[4] 操作按钮
[ 移动到吸嘴安装位置 ] 按钮
进行吸嘴的安装、拆卸时，按该按钮，指定吸嘴旋转到装置
前侧。
[ 实行教示 ] 按钮
执行教示。
•
教示的步骤
(1) 选择执行吸嘴水平补正值教示的安装头及吸嘴 ( 安装头 1 ～
4、吸嘴 1 ～ 12)。
(2) 按 [ 实行教示 ] 按钮。
用线传感器计测主吸嘴的水平，所读入的数据成为补正值。
•
执行教示时，被检测启动条件。
•
教示结果显示在
“
吸嘴水平补正值
”
的
“
实行后
”
中。
结束教示后，指定安装头自动返回到原点位置。
