4-139 6.5 其他教示 (单元名:整个架体内) (单元名:主机单元) 入射金具 光源装置 光向导 目视镜单元 反射3 透过 反射1 反射2 插入 插入 插入 插入 根据隔板的张数 插入的距离也不同 反射3 透过 反射1 反射2(同轴照明) 隔板 Fig.2D66-2 隔板的光量调整的概要 0708-001
4-1380708-001
6.5 其他教示
•
治具设置图
根据所选择的照明模式，在元件识别照相机上设置如下照明教示用治
具。

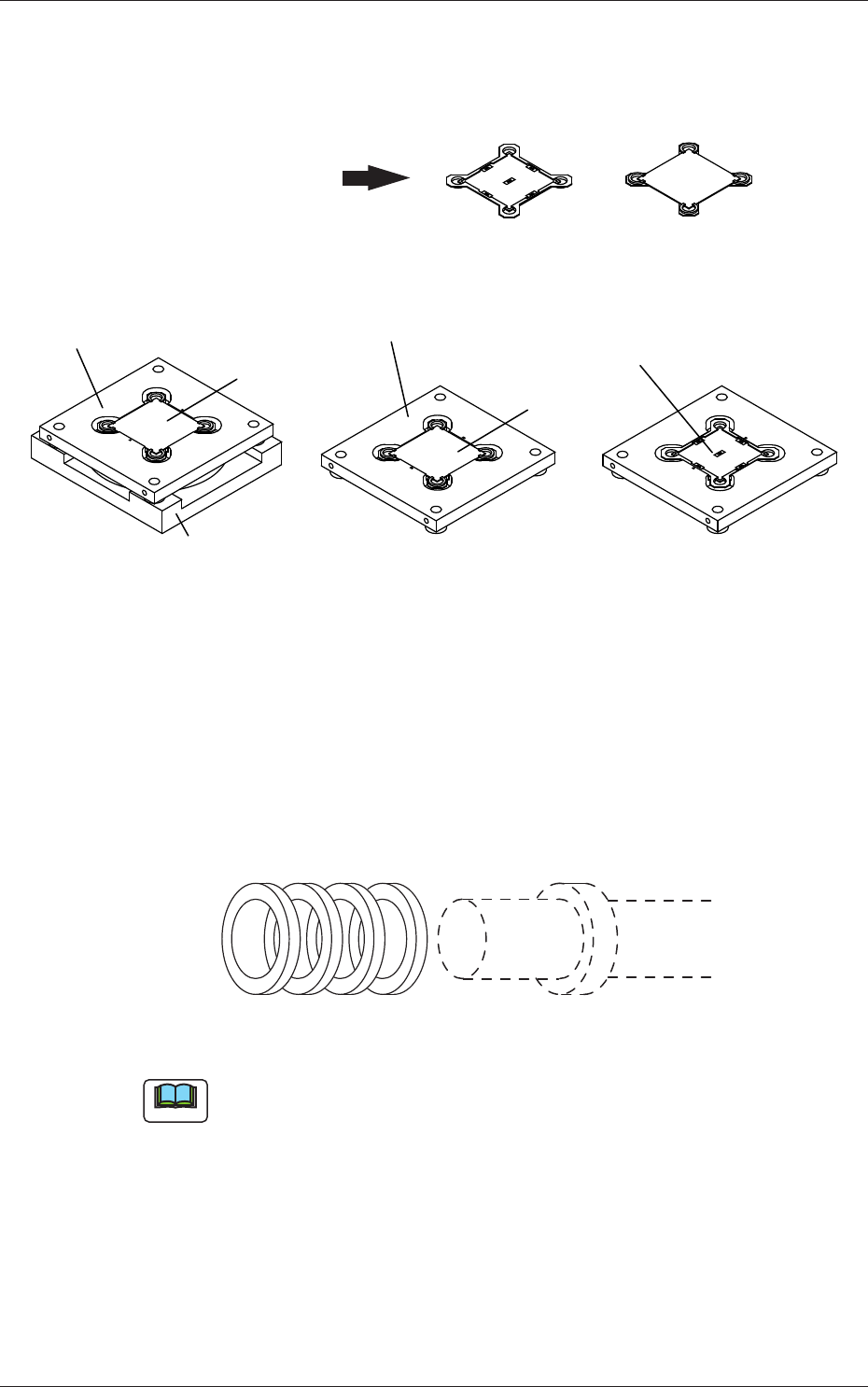

Fig.2D66 元件识别照明教示时的治具设置图
•
隔板
根据教示结果，需要以下隔板。
光量调整用隔板 630 141 6304 PLATE (LG2MM)
Fig.2D66-1 光量调整用隔板
Note
包括已经使用的隔板，最多需要 40 张 / 模块。
A 面 B 面
请确认治具的
A 面、B 面。
A 面在上
B 面在上
B 面在上
教示用玻璃治具
安装辅助具 -1
教示用玻璃治具
安装辅助具 -1
教示用玻璃治具
安装辅助具 -2
组 Ⅰ
透过
组 Ⅲ
反射 2
组 Ⅱ
反射 1、反射 2
4-139
6.5 其他教示
(单元名:整个架体内)
(单元名:主机单元)
入射金具
光源装置
光向导
目视镜单元
反射3
透过
反射1
反射2
插入
插入
插入
插入
根据隔板的张数
插入的距离也不同
反射3
透过
反射1
反射2(同轴照明)
隔板

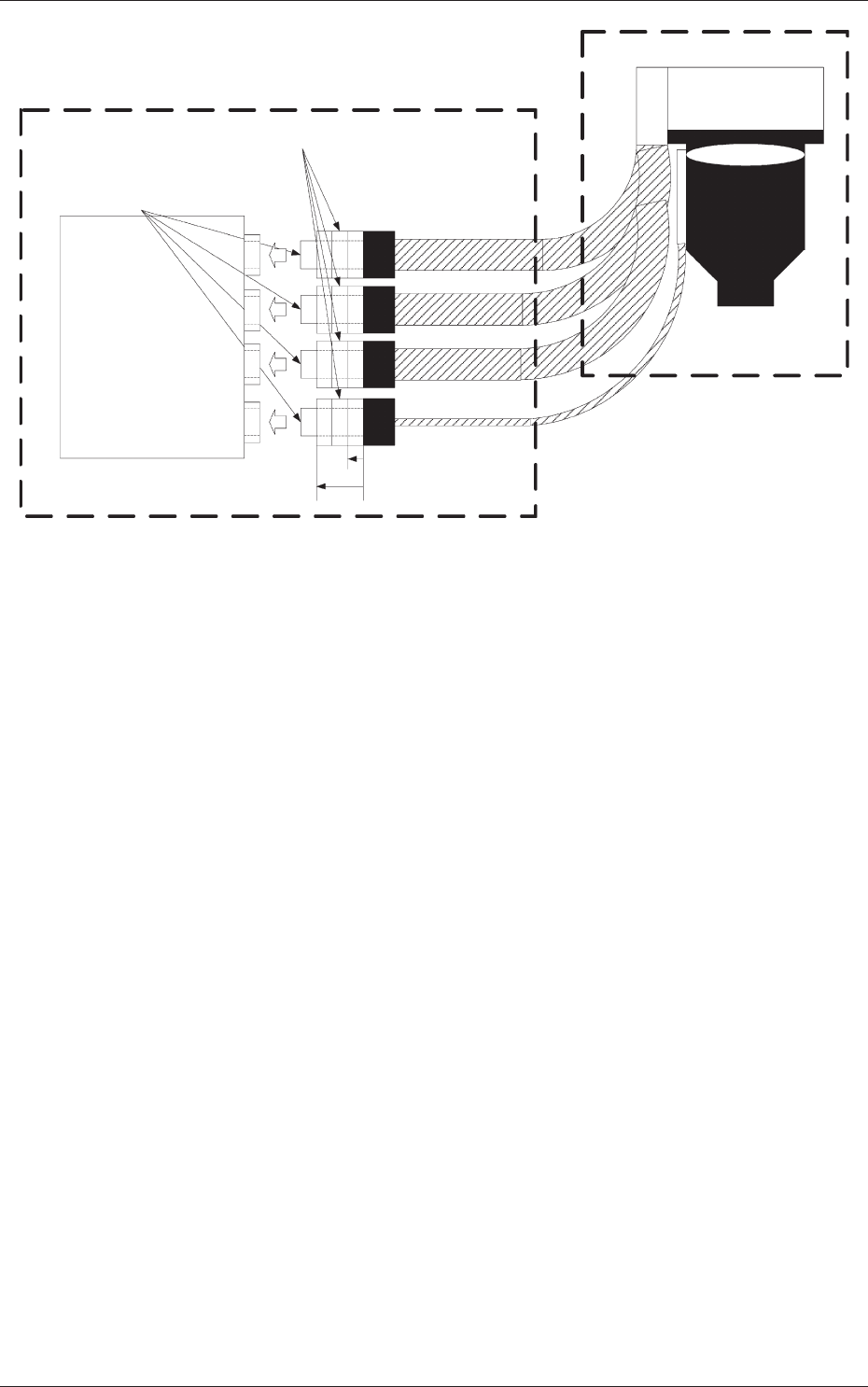

Fig.2D66-2 隔板的光量调整的概要
0708-001
4-1400708-001
6.5 其他教示
•
教示的步骤
(1) 确认在整个架体内的光源装置和光向导连接序号，并确认所
有的照明内插入有 4 张隔板。
(2) 确认元件识别照相机上没设置有照明教示用治具。
Notice
设置有治具时，请拆卸。
在设置有治具的状态下进行原点复位，有可能会破损安装
头。
(3) 按 [3. 全原点复位 ] 按钮后，在 10 秒钟内再按操作台的
[START] 按钮，将 XY 横梁原点复位。
(4) 按 [ 紧急停止 ] 按钮，进入
“
紧急停止
”
状态。
进行紧急停止便显示异常显示界面。
在异常显示界面中，请按 [ 复位 ] 按钮，显示
“
元件识别照
明教示
”
界面。
(5) 选择进行教示的元件识别照相机和照明模式。
Notice
持续进行教示时，不能在进行反射 2 的教示后进行反射 1
的教示。
建议按透过→反射 1 →反射 2 →反射 3 的顺序进行教示。
(6) 打开开闭门，根据照明模式将照明教示用治具设置在元件识
别照相机上，关闭开闭门。
Notice
请确实设置教示用玻璃治具安装辅助具，以免使其悬浮。
若设置状态不良，有可能会破损安装头。
Reference
有关元件识别照明教示用治具的组合请参照 Fig.2D66 元件
识别照明教示时的治具设置图。
