3-1 1 0708-001 [4] 吸嘴操作按钮 配置有以下按钮。按下按钮选择操作后，按 [ 动作 ] 按钮，在 10 秒钟内再按操作台的 [START] 按钮，便执行选定吸嘴的操作。 [ 吸嘴交换 ] 按钮 在贴装头上贴装吸嘴。 Note 通过将机种切换后的吸嘴准备于增设 ( 选项 ) 的吸嘴储料 器，使吸嘴收纳和吸嘴贴装连续动作。 [ 吸嘴收纳 ] 按钮 将吸嘴收纳到吸嘴储料器中。 [ 吸嘴确认 ] 按钮 确认吸嘴的有无。 [ 吸…
3-10
6.
“
吸嘴交换
”
界面
进行吸嘴交换的批量设定或手动设定操作。
在
“
设定
”
子菜单栏中，按 [ 吸嘴 ] 按钮，便显示
“
吸嘴交换
”
界面。
[3]
[1]
[4]
[2]
[6]
[5]
[8]
[10]
[1]
[12]
[3]
[2]
[9]
[11]
[7]
[13]
Fig.2C8
“
吸嘴交换
”
界面
[1] 吸嘴储料器状态显示部
显示吸嘴储料器的状态。
被设定为跳过的地址背景色变为黄色。
[2] 贴装吸嘴状态显示部
显示贴装在各安装头上的吸嘴状态。
[3] 安装头选择按钮
按 [1]、[2]、[3] 或 [4] 按钮，选择进行吸嘴交换的安装头。
选定按钮的背景色变为黄绿色。
0708-001
6.
“
吸嘴交换
”
界面
3-110708-001
[4] 吸嘴操作按钮
配置有以下按钮。按下按钮选择操作后，按 [ 动作 ] 按钮，在 10
秒钟内再按操作台的 [START] 按钮，便执行选定吸嘴的操作。
[ 吸嘴交换 ] 按钮
在贴装头上贴装吸嘴。
Note
通过将机种切换后的吸嘴准备于增设 ( 选项 ) 的吸嘴储料
器，使吸嘴收纳和吸嘴贴装连续动作。
[ 吸嘴收纳 ] 按钮
将吸嘴收纳到吸嘴储料器中。
[ 吸嘴确认 ] 按钮
确认吸嘴的有无。
[ 吸嘴识别 ] 按钮
识别吸嘴的类型。
[5] [ 动作 ] 按钮
用吸嘴操作按钮选择作业，按该按钮，在 10 秒钟内再按操作台的
[START] 按钮，便执行选定吸嘴的操作。
Note
执行作业时，吸嘴不足情况，在
“
吸嘴检查
”
界面中显示不足的吸嘴。
Reference
关于
“
吸嘴检查
”
界面请参照第三章 4.
“
机种切换
”
界面。
[6] [ 全原点 ] 按钮
进行全原点复位。
[7] 各种按钮
各按钮的对应如下。
吸嘴贮备器 ( 储料器 ) 补正值
对保持吸嘴储料器位置 ( 装置坐标基准 ) 的补正值进行教示。
Reference
有关吸嘴储料器补正值的教示请参照第四章 6.5.12 吸嘴贮备器 ( 储
料器 ) 补正值章节。
6.
“
吸嘴交换
”
界面
3-120807-003
吸嘴位置补正值
对安装头旋转中心和吸嘴顶端位置基准值的偏离进行教示。
Reference
有关吸嘴位置补正值的教示请参照第四章 6.2 吸嘴位置补正值章节。
安装头 / 吸嘴配置设定
按 [ 安装头 / 吸嘴配置设定 ] 按钮，便显示
“
安装头吸嘴配置设定
”
界面。

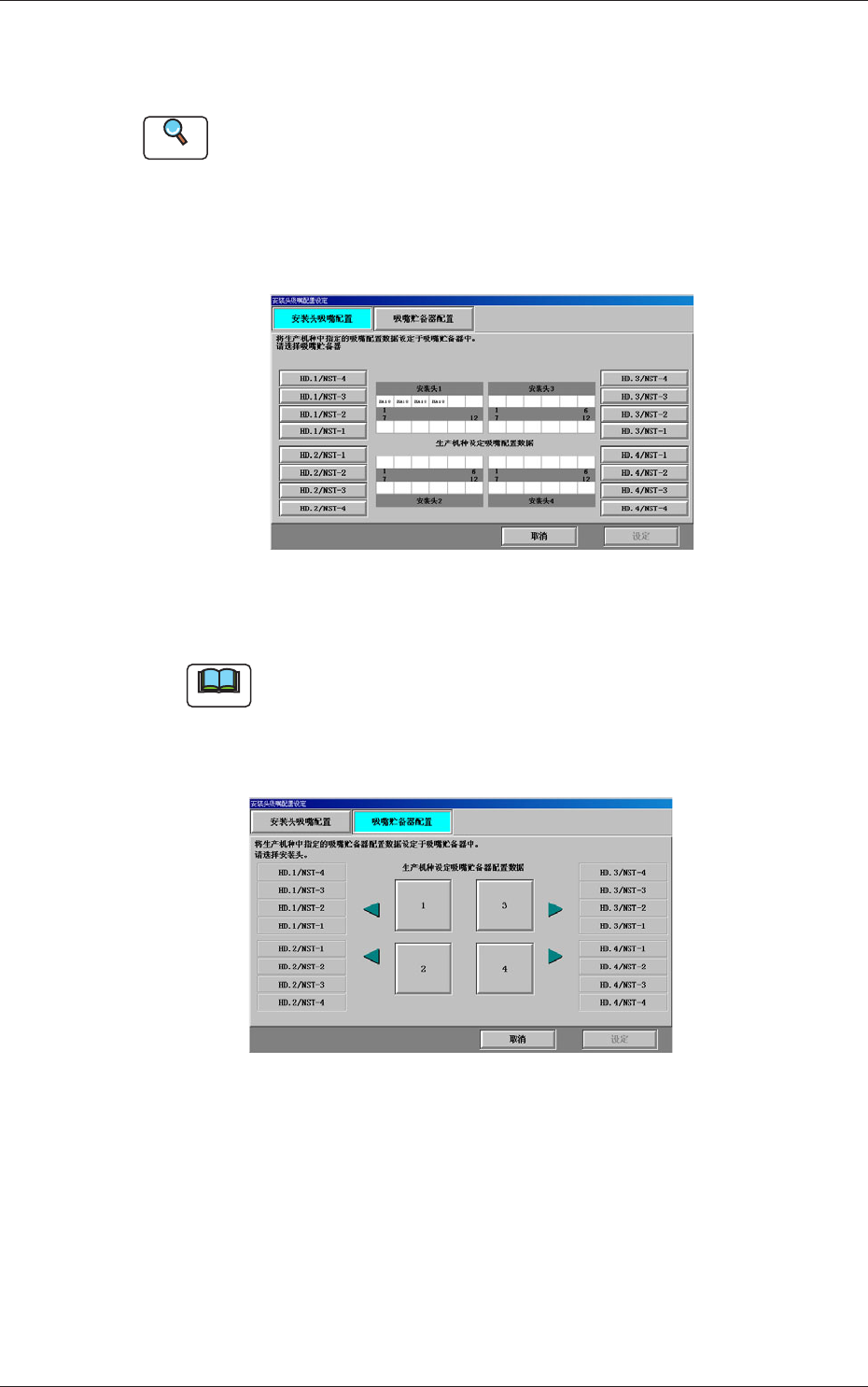

Fig.2C8-1
“
安装头吸嘴配置设定
”
界面
可以读出在线路板程序中设定的吸嘴配置数据，并反映到设定中。
Note
配置设定仅能设定对应于吸嘴储料器的吸嘴 ( 高速用吸嘴储料
器的情况为高速用吸嘴、中异形用吸嘴储料器的情况为中异形
用吸嘴 )。
按下 [ 吸嘴贮备器 ( 储料器 ) 配置 ] 按钮，便切换到以下界面。
Fig.2C8-1-1
“
吸嘴贮备器配置
”
界面
可以读出在线路板程序中设定的吸嘴储料器配置数据，并反映到
设定中。
6.
“
吸嘴交换
”
界面
