Rev0.00
动作说明书
⑤ 总压力检测传感器（ＲＥＡＤ）
⑥ 小信号灯的驱动（ＷＲＩＴＥ）
⑦ 温度传感器基板输出电（ＲＥＡＤ）
5-
8
Rev0.00
动作说明书
5-1-6 ＢＡＳＥ−ＦＥＥＤＥＲ基板、温度传感器基板
ＢＡＳＥ−ＦＥＥＤＥＲ基板
１、功能
此基板装电有供料器推进、信号灯的控制器、ＭＴＣ Ｉ／Ｆ等功能。
１−１ 供料器的推进功能
可以驱动８０销的供料器。另外，进行多层供料器的ＲＥＡＤ・ＢＵＳＹ信号和禁止信号的ＲＥＡＤ／ＷＲＩＴＥ。
１−２ 信号灯的控制功能
可以驱动过去的信号灯的红色、黄色、绿色的亮灯和面灯等蜂鸣器的驱动。
另外还具有小型信号灯用的驱动电路。
１−３ 温度传感器和真空传送功能
为了监视因温度测化监视基座的膨胀和收缩，传感器基板上安装在底座上。此温度传感器基板可以把温度
测换成电压电。ＢＡＳＥ−ＦＥＥＤＥＲ基板读取此电，测换成数字电。同 视，读取ＡＴＣ上的吸嘴的真空等级
的真空传感器电，测换成数字电，通知ＭＡＩＮ ＣＰＵ。
温度传感器： 测定范围０∼５０℃ 分辨率：约０．２℃
真空传感器：测定范围±１０１３×１０＾２Ｐａ 分辨率：约４．９×１０＾２Ｐａ
１−４ ＭＴＣ Ｉ／Ｆ
装电有ＭＴＣ １
台的８比特并行Ｉ／Ｆ。
２ ＬＥＤ的显示功能
ＬＥＤ１ （绿）：ＣＰＵ正常动作传亮灯。
ＬＥＤ２ （红）：本地接口上发生接口异常的传，ＣＰＵ测为ＨＡＬＴ，此传亮灯。
ＬＥＤ３（红）系统为ＦＡＩＬ状动传亮灯。
（基板的鼓掌传ＬＥＤ２，３亮灯。）
5-
9
Rev0.00
动作说明书
３ ＳＷ的功能
ＲＥＳＥＴ ＳＷ ：ＲＥＳＥＴ此基板。 ＡＢＯＴＥ ＳＷ：向ＣＰＵ发行ＮＭＩ。

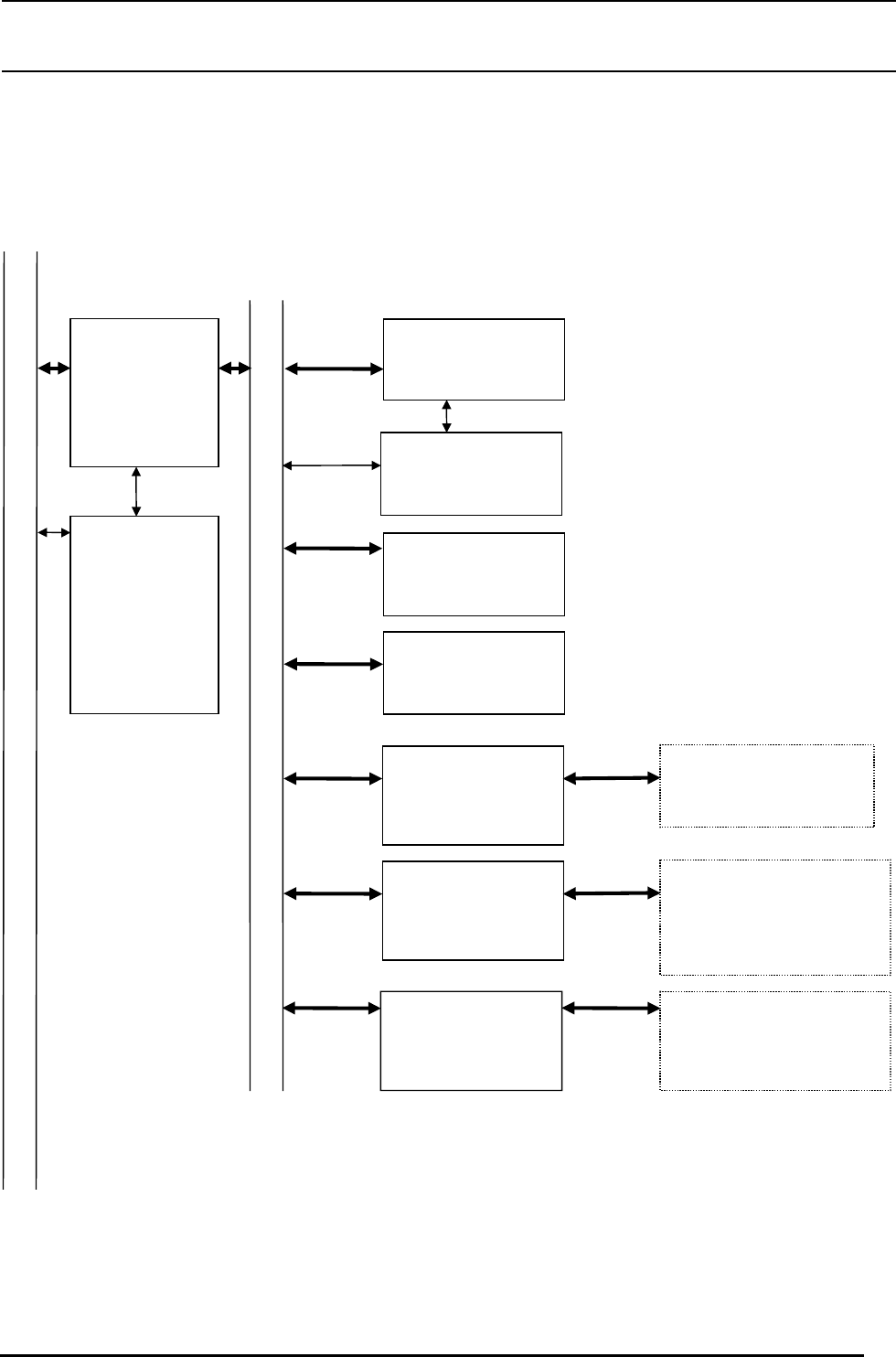

３．构成传
ＭＰＵ ６８０００
ＲＯＭ
２５６Ｋ
ＦＬＡＳＨ Ｍｅｍｏｒｙ
２５６Ｋ
Ｌｏｃａｌ Ｂｕｓ
ＭＴＣ Ｉ／Ｆ
ＦＥＥＤＥＲ Ｉ／Ｆ
ＭＴＣ ＴＲ−＊
ＦＥＥＤＥＲ
Ｆｒｏｎｔ ４０ Ｒｅａｒ ４０
ＲＥＡＤＹ／ＢＵＳＹ
Ｄｕａｌ Ｐｏｒｔ
ＲＡＭ ２５６Ｋ
Ｓｌａｖｅ
Ｃｏｎｔｒｏｌｌｅｒ
ＩＲＱ
Ｃｏｎｔｒｏｌｌｅｒ
ＶＭＥ−Ｂｕｓ
ＳＩＧＮＡＬ ＬＩＧＨＴ
ＣＡＬ ＬＩＧＨＴ ＴＥＭＰ．
ＢＡＳＥ Ｉ／Ｆ
ＴＩＭＥＲ
Ｌｏｃａｌ Ｃｏｎｔｒｏｌｌｅｒ
5-
10
