R e v 0 . 0 0 动作说明书 传 ３−１１−２ 透过照明装置 1. 透过照明上段 （左右） 2. 3. 4. 透过照明上段 （前后） 透过照明下段 （左右） 透过照明下段 （前后） 绿色漫射 上段 下段 传３－１１－３ 里侧 前侧 3- 56
Rev0.00
动作说明书
ハーフミラー
同軸照明
VCS下方照明
赤色デフューザ
赤サイド照明1
赤サイド照明2
青サイド照明1
青サイド照明2
蓝侧照明1
蓝侧照明2
红色照明
同轴照明
半反射
VCS下侧照明
红侧照明1
红侧照明2

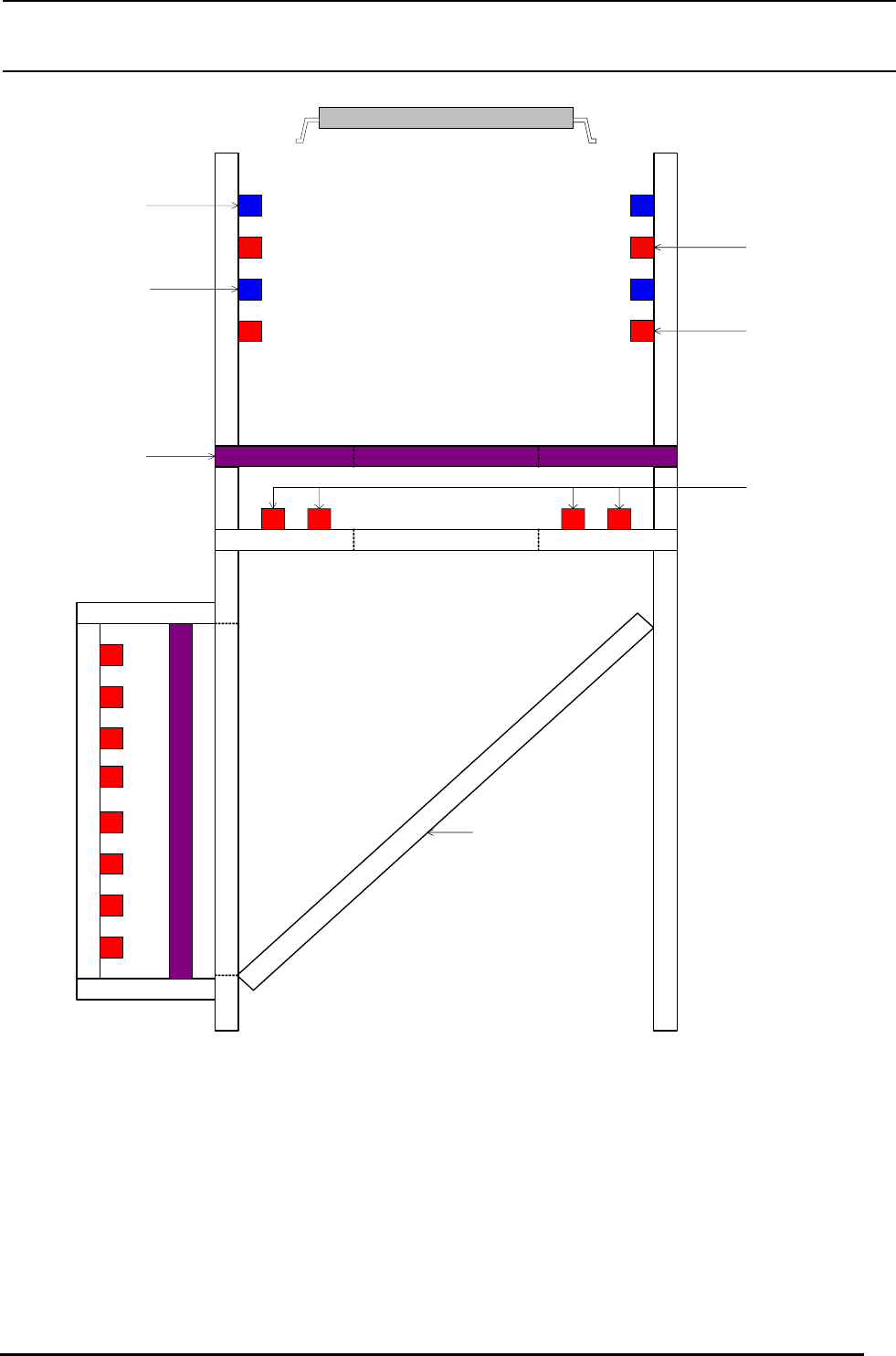

传３−１１−１ 反射，侧照明装置
3-
55
Rev0.00
动作说明书

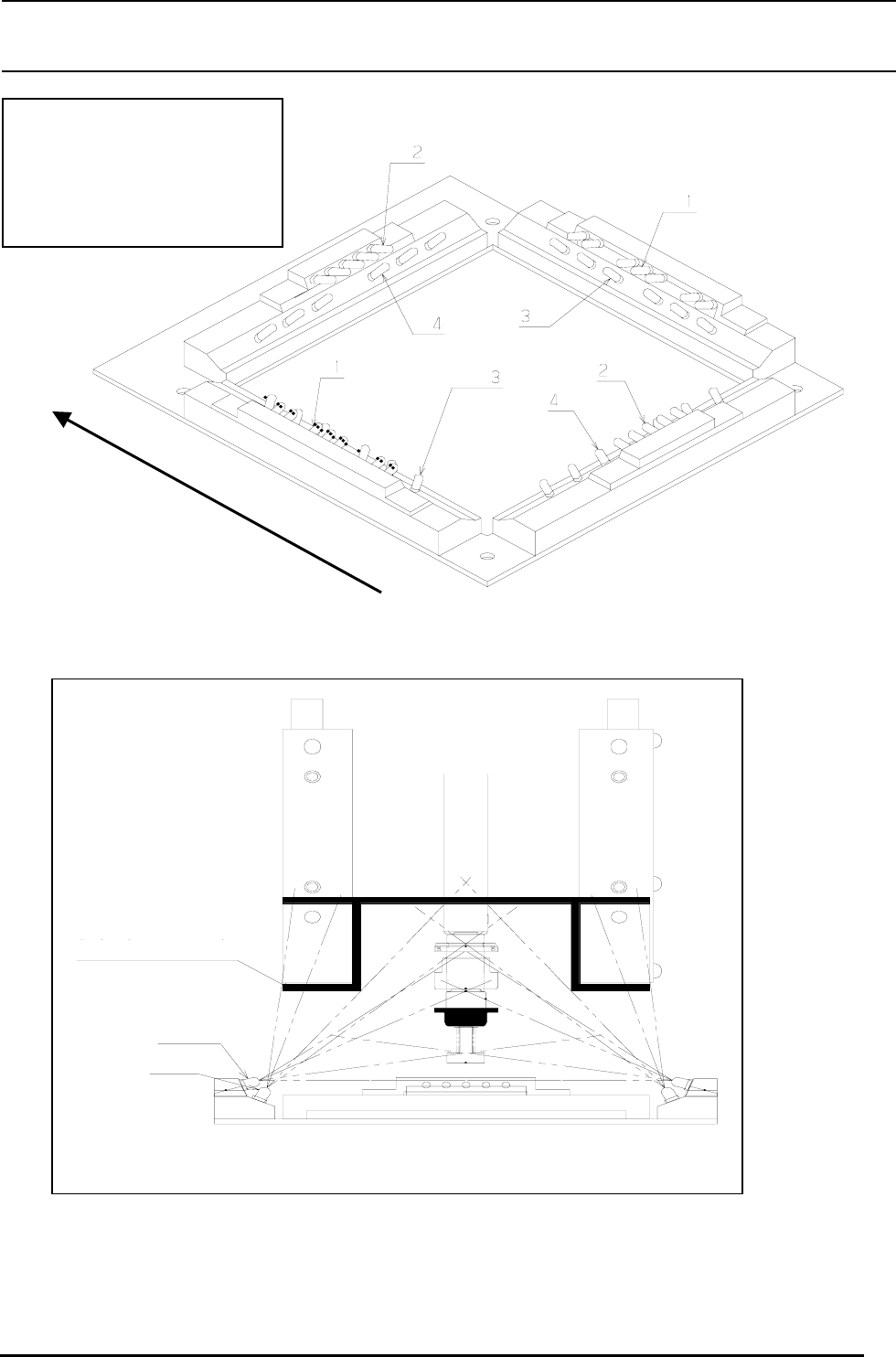

传３−１１−２ 透过照明装置
1. 透过照明上段（左右）
2.
3.
4.
透过照明上段（前后）
透过照明下段（左右）
透过照明下段（前后）
绿色漫射
上段
下段
传３－１１－３
里侧
前侧
3-
56
Rev0.00
动作说明书
3-11-3 各照明装置的最大电流电
各照明装置的最大电流电，设计为不超过 LED 额定电流电。各照明装置对于机器调整电，每元件可以控
制 20∼200%的电流控制，但是有的机器调整电超过最大电流电。此传，最大电流电实际被流动。各元件
的 20∼200%倍率以 1%的单位可以电地昂，但是电流电的再现性电相同约为 1/1000。
照明装置名称 最大电流电(mA)
同轴照明 1,430
VCS下侧照明 1,430
蓝侧照明(各段) 360
红侧照明(各段) 360
VCS透过照明(上段前后) 230
VCS透过照明(上段左右) 360
VCS透过照明(下段前后) 270
VCS透过照明(下段左右) 360
OCC垂直照明(参考电) 110
OCC角度照明(参考电) 460
3-
57
