00196508-02_UM_X-Serie_SR705_PT.pdf - 第110页
Dados técnicos da máquina automática Manual do usuário SIPLACE Série X Dimensões e peso A partir da versão de software SR.70x.xx Edição 01/2011 110 3.3.2.2 Dimensões da máquina automática X4 3 3 3 3 Fig. 3.3 - 2 Dimensõe…
Manual do usuário SIPLACE Série X Dados técnicos da máquina automática
A partir da versão de software SR.70x.xx Edição 01/2011 Dimensões e peso
109
3.3.2 Dimensões
3.3.2.1 Dimensões da máquina automática X4I
3
3

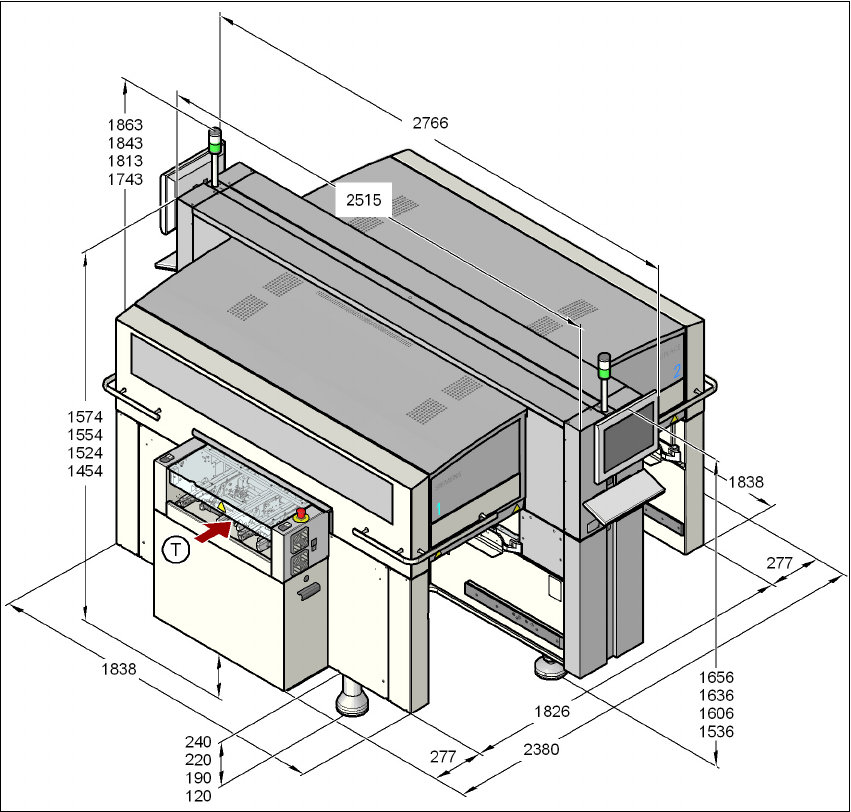

Fig. 3.3 - 1 Dimensões da máquina automática X4I (máquina de base) em milímetros
(T) Sentido do transporte de placas de circuitos impressos
Dados técnicos da máquina automática Manual do usuário SIPLACE Série X
Dimensões e peso A partir da versão de software SR.70x.xx Edição 01/2011
110
3.3.2.2 Dimensões da máquina automática X4
3
3
3
3
Fig. 3.3 - 2 Dimensões da máquina automática X4 (máquina de base) em milímetros
3
(T) Sentido do transporte de placas de circuitos impressos
Manual do usuário SIPLACE Série X Dados técnicos da máquina automática
A partir da versão de software SR.70x.xx Edição 01/2011 Dimensões e peso
111
3.3.2.3 Dimensões da máquina automática X3
3
3
3
3
Fig. 3.3 - 3 Dimensões da máquina automática X3 (máquina de base) em milímetros
3
(T) Sentido do transporte de placas de circuitos impressos
