4.2.3.6 Verificação das pontes para a limitação da corrente de ligação
A limitação da corrente de ligação tem de ser configurada em função da tensão de alimentação.
Essa configuração é obtida mediante pontes de encaixe na placa para a limitação da corrente de
ligação (Pos. 1 na Fig. 4.2 - 7
, página 226).
4

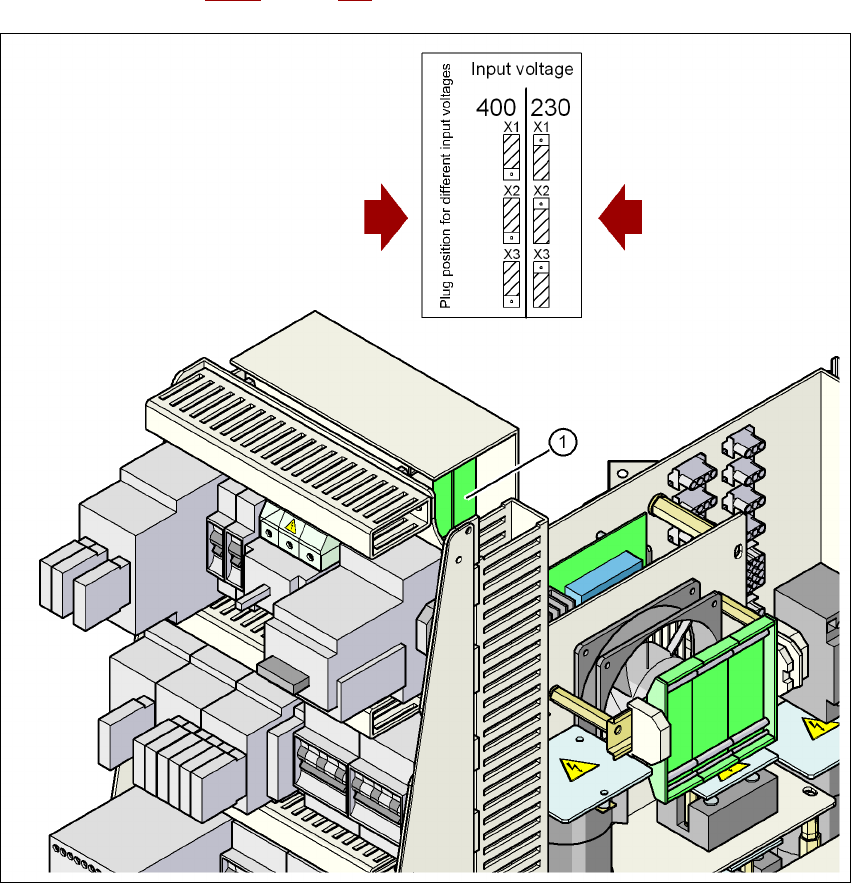

Fig. 4.2 - 7 Posição da placa e da ficha para a limitação da corrente de ligação
4
(1) Placa para a limitação da corrente de ligação
X1, X2, X3 Fichas para a configuração da limitação da corrente de ligação na placa
→ Verifique a ocupação das pontes e corrija, se necessário.
3 x 380 V~
3 x 400 V~
3 x 415 V~
3 x 200 V~
3 x 208 V~
3 x 230 V~
Manual do usuário SIPLACE Série X Montagem e arranque
A partir da versão de software SR.70x.xx Edição 01/2011 Instalação da máquina automática
227
4.3 Instalação da máquina automática
4.3.1 Alturas do transporte das PCI da máquina automática
A máquina automática pode ser regulada para as seguintes alturas do transporte das PCI:
830 mm ± 15 mm 4
900 mm ± 15 mm 4
930 mm ± 15 mm (altura standard) 4
950 mm ± 15 mm (Altura SMEMA) 4
NOTA 4
A altura de transporte das PCI é a distância entre a margem superior da correia de transporte
das PCI e a margem inferior dos pés da máquina.
4.3.2 Advertências
PERIGO 4
Só técnicos da ASM AS ou pessoas devidamente certificadas têm autorização para proceder à
instalação e ao arranque da máquina automática.
→ Para isso, têm de ser respeitadas as regras em vigor para a prevenção de acidentes.
→ Nunca se coloque por baixo da máquina automática para montar os pés. É possível montar
todos os módulos e todas as peças a partir dos espaços livres para as mesas de componen-
tes. Se, no entanto, tiver de fazer trabalhos de montagem na parte de baixo da máquina au-
tomática, tem de garantir a sua estabilidade através de medidas suplementares apropriadas.
O empilhador de forquilha, por si só, não é permitido como apoio!
→ Tenha o cuidado de verificar que os portais se encontram posicionados por cima da zona de
transporte das PCI para que não seja limitada a liberdade de movimentação da cabeça du-
rante a montagem. Desta forma, elimina riscos de ferimentos.
→ São precisas duas pessoas para regular a máquina automática em altura:
– uma pessoa executa os trabalhos de montagem necessários
– e a outra observa a estabilidade da máquina automática que se encontra levantada du-
rante a montagem.
→ Para proteger os seus pés, utilize sapatos especialmente reforçados. Um pé da máquina
pesa cerca de 20 kg.
Montagem e arranque Manual do usuário SIPLACE Série X
Instalação da máquina automática A partir da versão de software SR.70x.xx Edição 01/2011
228
4.3.3 Ferramentas e meios de auxiliares
Para regular a altura da máquina automática é preciso dispor das ferramentas e dos meios auxi-
liares seguintes:
– Chave de boca nº 36, nº do artigo 00096286-01
Abertura da chave 36 para os parafusos de ajuste M24x2x120 para o ajuste da altura dos
pés da máquina 4
– Chaves de gancho de 135 - 145 para regular os pés médios da máquina
Nº do artigo 00376519-xx 4
– Chave de uma boca de abertura 65, nº do artigo 00353827-01
Chave de boca 65 para a contraporca hexagonal M24 no pé central da máquina 4
– Chave hexagonal de haste, tamanho 10, nº do artigo 00373926-01
para parafusos de sextavado interior M12x80 para fixar as peças distanciadoras dos pés
médios da máquina 4
– Chave hexagonal de haste, tamanho 19, nº do artigo 00373928-01
para parafusos de sextavado interior M24x90 para prender provisoriamente os fixadores
dos quatro pés exteriores da máquina 4
– Chave dinamométrica com haste hexagonal, tamanho 19, binário de aperto de 130 Nm,
para a montagem final dos quatro pés exteriores da máquina
– Empilhador de forquilha
Comprimento da forquilha: mín. 1800 mm 4
Capacidade de carga: mín. 6000 kg 4
Largura da forquilha: veja a Fig. 4.3 - 1
, página 229 4
– Nível de bolha de ar da máquina:precisão 0,02 mm/m
– Sistema de transporte de almofada de ar:SIPLACE HSxx, nº do artigo 00119002-xx
