Manual do usuário SIPLACE Série X Extensões da estação A partir da versão de software SR.70x.xx Edição 01 /2011 Vision Teach Station (Local de testes Vision) 423 6.16 V i sion T each St ation (Local de testes V ision) Nº…
Extensões da estação Manual do usuário SIPLACE Série X
Transporte de um lado ao outro A partir da versão de software SR.70x.xx Edição 01/2011
422
6.15 Transporte de um lado ao outro
Artigo Nº. 00119707-xx Transporte de um lado ao outro, SIPLACE Série X
Com esta opção é possível iniciar e parar as correias de transporte dos transportes da PCI sem
um controlador.
Manual do usuário SIPLACE Série X Extensões da estação
A partir da versão de software SR.70x.xx Edição 01/2011 Vision Teach Station (Local de testes Vision)
423
6.16 Vision Teach Station (Local de testes Vision)
Nº do artigo 00119788-xx Local de testes Vision
6

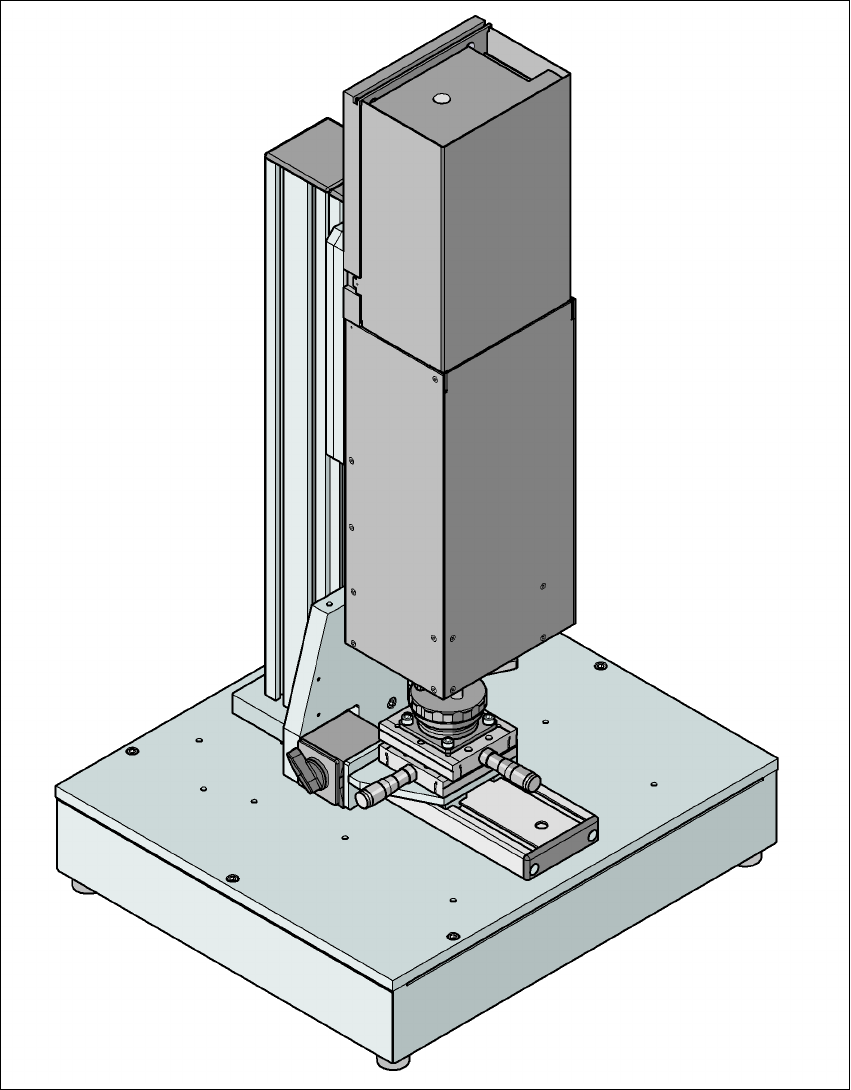

Fig. 6.16 - 1 Local de testes Vision com câmara de componentes do tipo 33
Extensões da estação Manual do usuário SIPLACE Série X
Vision Teach Station (Local de testes Vision) A partir da versão de software SR.70x.xx Edição 01/2011
424
6.16.1 Descrição
O local de testes Vision é um sistema que cria e efetua os testes de descrições de encapsula-
mentos para componentes que venham a ser trabalhados nas máquinas de montar automáticas
SIPLACE.
O local de testes Vision consiste basicamente dos componentes seguintes:
– Módulo principal com sistemas eletrônico e até duas câmaras de componentes
– PC com minitorre
Sistema operacional WINDOWS XP 6
Software de processamento de imagem SIPLACE -Vision 6
Servidor de bases de dados SIPLACE Pro 6
Interfaces da câmara: cartão CAN-Bus e cartão câmara-Bus 6
Independentemente das máquinas de montagem, no local de testes Vision poderá criar-se e tes-
tar-se descrições para encapsulamentos, podendo também realizar-se inspeções dos compo-
nentes.
Poderá gravar as descrições dos encapsulamentos realizados no local de testes Vision, na base
de dados SIPLACE Pro, podendo depois transferi-las para a base de dados SIPLACE Pro do sis-
tema de produção. Além disso tem ainda a possibilidade de carregar impressões do ecrã Vision
da máquina de montagem para o local de teste Vision, podendo também proceder à sua análise.
Na máquina automática de montagem poderão ser executadas medições múltiplas de compo-
nentes.
6.16.2 Vantagens
A grande vantagem deste sistema offline consiste no fato de o mesmo ser totalmente indepen-
dente dos sistemas de produção e devido ao fato de não ser necessária a utilização de quaisquer
recursos dos sistemas de produção para a criação e teste de descrições de encapsulamentos.
Desta forma não ocorrerão perdas de produtividade devido às descrições e testes dos encapsu-
lamentos. Também os tempos de introdução de novos produtos reduzem significativamente com
este sistema independente.
