Manual do usuário SIPLACE Série X D ados técnicos da máquina automática A partir da versão de software SR.70x.xx E dição 01/2011 Sistema de portais 143 3.6.1.4 Localização dos port ais da máquina automática X2 3 Fig. 3.6…
Dados técnicos da máquina automática Manual do usuário SIPLACE Série X
Sistema de portais A partir da versão de software SR.70x.xx Edição 01/2011
142
3.6.1.3 Localização dos portais da máquina automática X3
3
Fig. 3.6 - 3 Localização dos portais na máquina automática X3
a, d, f (portal 1, portal 3, portal 4)
X1 Eixo X, portal 1
Y1 Eixo Y, portal 1
X3 Eixo X, portal 3
Y3 Eixo Y, portal 3
X4 Eixo X, portal 4
Y4 Eixo Y, portal 4
(T) Sentido do transporte de placas de circuitos impressos
Zona de montagem 2
Zona de montagem 1
Manual do usuário SIPLACE Série X Dados técnicos da máquina automática
A partir da versão de software SR.70x.xx Edição 01/2011 Sistema de portais
143
3.6.1.4 Localização dos portais da máquina automática X2
3
Fig. 3.6 - 4 Localização dos portais na máquina automática X2
a, d (portal 1, portal 3)
X1 Eixo X, portal 1
Y1 Eixo Y, portal 1
X3 Eixo X, portal 3
Y3 Eixo Y, portal 3
(T) Sentido do transporte de placas de circuitos impressos
O sistema de portal é constituído pelos grupos funcionais
–eixo X e
–eixo Y.
Zona de montagem 2
Zona de montagem 1
Dados técnicos da máquina automática Manual do usuário SIPLACE Série X
Sistema de portais A partir da versão de software SR.70x.xx Edição 01/2011
144
3.6.2 Constituição do eixo X
3

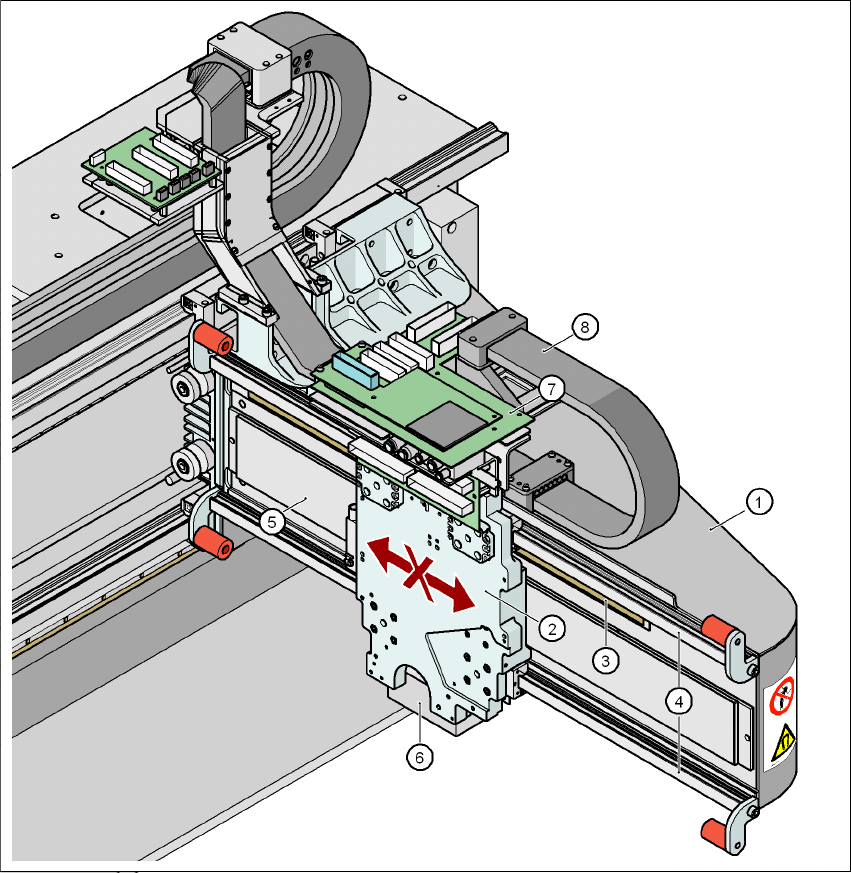

Fig. 3.6 - 5 Constituição do eixo X
(1) Braço do portal
(2) Suporte da cabeça com motor linear X (parte primária)
(3) Sistema de medição da distância linear
(4) Sistema de guia
(5) Magnete permanente (parte secundária do motor linear X)
(6) Câmara do portal inferior
(7) Placas de cabeça
(8) Esteira porta-cabos
