Dados técnicos da máquina automática Manual do usuário SIPLACE Série X Alimentadores X A partir da versão de software SR.70x.xx Edição 01/2011 178 3.9.2.5 Aliment ador de fit a 24 mm X 3 Fig. 3.9 - 7 Alimentador de fita …
Manual do usuário SIPLACE Série X Dados técnicos da máquina automática
A partir da versão de software SR.70x.xx Edição 01/2011 Alimentadores X
177
3.9.2.4 Alimentador de fita 16 mm X
3

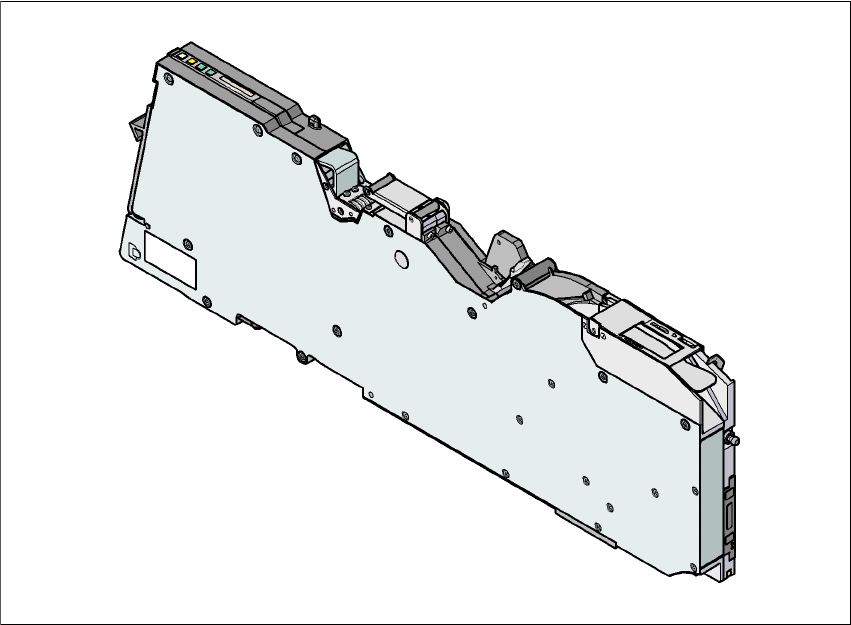

Fig. 3.9 - 6 Alimentador de fita 16 mm X
3
Alimentador de fita 16 mm X Nº do artigo 00141272-xx
Alimentador de fita 16 mm X com sensor de
entrançamento
Nº do artigo 00141292-xx
Largura 34,4 mm
Localidades dos alimentadores ocupadas 3
Espaçamento do transporte de 4 mm até 20 mm em passos de 4 mm
Tempo de troca para o cinto < 45 s
Tempo de troca do alimentador previamente
preparado na máquina automática
≤ 8 s
Dados técnicos da máquina automática Manual do usuário SIPLACE Série X
Alimentadores X A partir da versão de software SR.70x.xx Edição 01/2011
178
3.9.2.5 Alimentador de fita 24 mm X
3

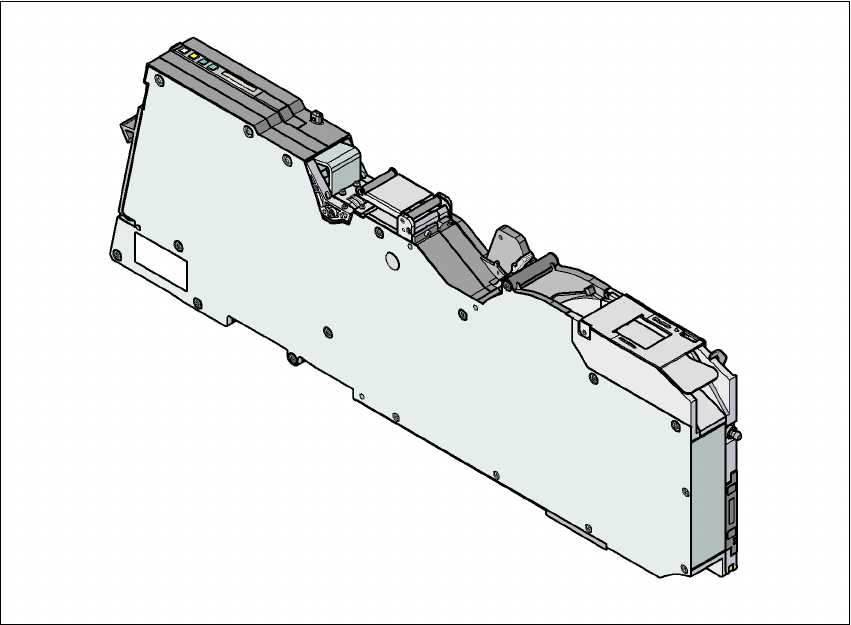

Fig. 3.9 - 7 Alimentador de fita 24 mm X
3
3
3
Alimentador de fita 24 mm X Nº do artigo 00141273-xx
Alimentador de fita 24 mm X com sensor de
entrançamento
Nº do artigo 00141293-xx
Largura 34,4 mm
Localidades dos alimentadores ocupadas 3
Espaçamento do transporte de 4 mm até 32 mm em passos de 4 mm
Tempo de troca para o cinto < 45 s
Tempo de troca do alimentador previamente
preparado na máquina automática
≤ 8 s
Manual do usuário SIPLACE Série X Dados técnicos da máquina automática
A partir da versão de software SR.70x.xx Edição 01/2011 Alimentadores X
179
3.9.2.6 Alimentador de fita 32 mm X
3

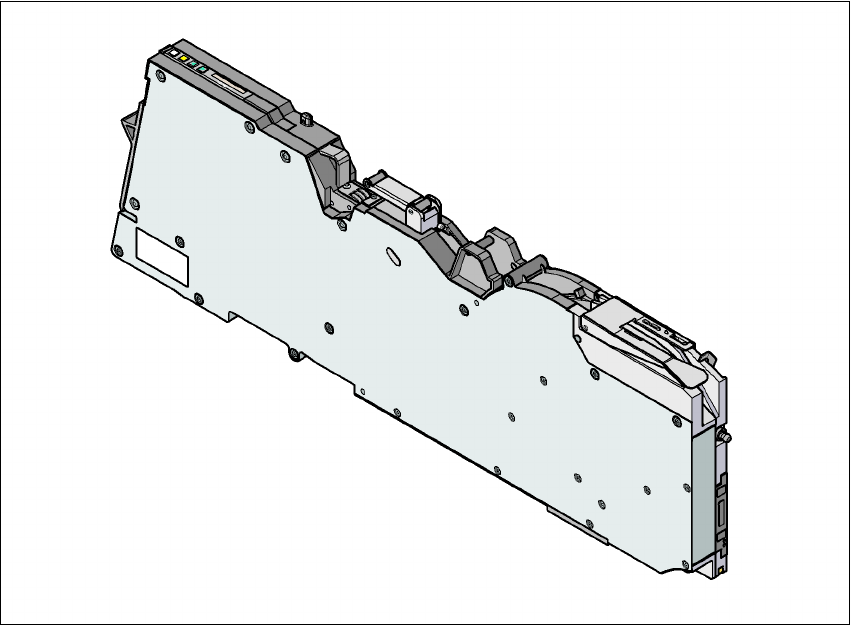

Fig. 3.9 - 8 Alimentador de fita 32 mm X
3
3
Alimentador de fita 32 mm X Nº do artigo 00141274-xx
Alimentador de fita 32 mm X com sensor de
entrançamento
Nº do artigo 00141294-xx
Largura 46,2 mm
Localidades dos alimentadores ocupadas 4
Espaçamento do transporte de 4 mm até 40 mm em passos de 4 mm
Tempo de troca para o cinto < 45 s
Tempo de troca do alimentador previamente
preparado na máquina automática
≤ 8 s
