Montagem e arranque Manual do usuário SIPLACE Série X
Instalação da máquina automática A partir da versão de software SR.70x.xx Edição 01/2011
260
4

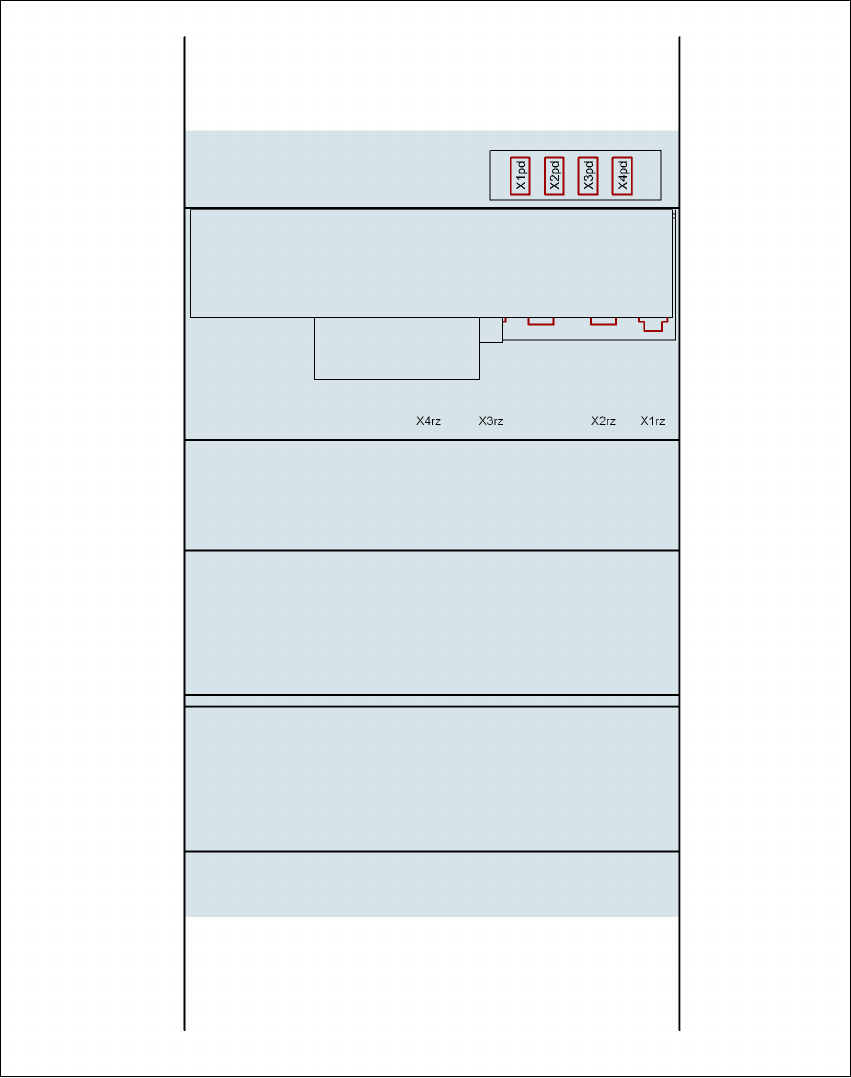

Fig. 4.3 - 19 Unidade Box-PC para a SIPLACE X4/X3/X2, lado traseiro - conectar a ficha
Hub USB
Conversor de CC/CC
Controlador
Controlador da máquina
Distribuidor de tensão da Box-PC
Manual do usuário SIPLACE Série X Montagem e arranque
A partir da versão de software SR.70x.xx Edição 01/2011 Instalação da máquina automática
261
4.3.11.2 Unidade Box-PC X4/X3/X2 - conexões de encaixe no lado da frente
4
→ Verifique também as seguintes conexões de encaixe:
4
Unidade Box-PC, lado da
frente
(Fig. 4.3 - 20
, página 263)
Ficha
Cabo de conexão NOTA
Ficha Cabo
X0pr
a
X0pr 03009778 Introduzir até ao batente
X1pr
a
X1pr 03009838 Introduzir até ao batente
X2pr
a
X2pr 03009755 Introduzir até ao batente
X3pr
a
X3pr 03009756 Introduzir até ao batente
X0ps
a
X0ps 03009798 Introduzir até ao batente
X1ps
a
X1ps 03009818 Introduzir até ao batente
X2ps
a
X2ps 03009757 Introduzir até ao batente
X3ps
a
X3ps 03009758 Introduzir até ao batente
X6pc X6pc 03010478 Introduzir até ao batente
X5pv X5pv 03051749 Fixar com parafusos
X6pv X6pv 03051750 Fixar com parafusos
a) Esta ficha está prevista para câmaras.
Unidade Box-PC, lado da
frente (Fig. 4.3 - 20
, página
263
)
Ficha
Ficha Cabo
X1pa
X4rz (parte traseira da Box-
PC)
03050908-W2
X1pc
X4rz (parte traseira da Box-
PC)
03050908-W1
X4pa X2pv 03051748
X4pc X1pv 03051747
X5pc X5pa 03051756
X7pc X8pd 03051755
X9pd
X2rz (parte traseira da Box-
PC)
03052633-W1
Montagem e arranque Manual do usuário SIPLACE Série X
Instalação da máquina automática A partir da versão de software SR.70x.xx Edição 01/2011
262
4.3.11.3 Unidade Box-PC X4/X3/X2 - conexões de encaixe no lado de trás
4
4
4.3.11.4 Instalar a unidade Box-PC para a SIPLACE X4, X3, X2
→ Faça as ligações de encaixe no lado posterior da unidade Box-PC (veja a Seção 4.3.12.3,
página 265
).
→ Levante cuidadosamente a unidade Box-PC para a calha no bloco lateral.
→ Tenha o cuidado de não esmagar nenhum cabo.
→ Empurre a unidade Box-PC para o bloco lateral até encaixar.
→ Faça as ligações de encaixe no lado frontal da unidade Box-PC (veja a Seção 4.3.12.2
, pá-
gina 264
).
→ Fixe os cabos na parte da frente com braçadeiras apropriadas.
→ Fixe a unidade Box-PC com o parafuso de cabeça cilíndrica.
→ Fixe o cabo de terra na porta (Pos. 2 na Fig. 4.3 - 15
, página 254), como se vê na Fig. 4.3 -
16, página 257.
→ Feche as portas à chave.
NOTA 4
Nas máquinas automáticas X2, continue na Seção 4.3.11.5
"Montar chapas laterais" (Montar cha-
pas laterais).
Nas máquinas automáticas X3 e X4, continue na Seção 4.3.13
"Instalação da unidade do eixo"
na página 266.
4.3.11.5 Montar chapas laterais
→ Fixe o cabo de terra em cada chapa lateral (Pos. 6 na Fig. 4.3 - 15, página 254), como se vê
na Fig. 4.3 - 16
página 257.
→ Fixe a chapa lateral no quadro da máquina com 6 parafusos de cabeça cilíndrica.
→ Continue na Seção 4.3.14
"Montagem da lâmpada de aviso", página 268.
Unidade box-PC, lado
de trás (Fig. 4.3 - 19
,
página 260
)
Ficha
Cabo de conexão NOTA
Ficha Cabo
PE1 Anel de cabo Cabo de terra
Fixe como se vê na Fig. 4.3 -
16, página 257
X1rz X1rz 03051757 Introduzir até ao batente
X3rz X3rz 03050907 Introduzir até ao batente
X1pd X1pd 03051751 Introduzir até ao batente
X2pd X2pd 03051752 Introduzir até ao batente
X3pd X3pd 03051753 Introduzir até ao batente
X4pd X4pd 03051754 Introduzir até ao batente
