Montagem e arranque Manual do usuário SIPLACE Série X
Infra-estrutura do local de instalação A partir da versão de software SR.70x.xx Edição 01/2011
218
4.2.1.2 Valores limites das vibrações
A máquina automática é insensível a vibrações do pavimento. Por esse motivo, é preciso respei-
tar os seguintes valores limites para as vibrações.
4
4
4
4
4
4.2.2 Alimentação de ar comprimido
4.2.2.1 Verificação da alimentação do ar comprimido
Verifique se a alimentação de ar comprimido corresponde às especificações da máquina (veja a
tabela na Seção 3.2
, página 105).
NOTA: 4
Na documentação "Configuração da rede (corrente elétrica e ar comprimido) para sistemas
SMD no cliente", nº do artigo 00191409-xx, estão descritas as medidas para ser atingida a espe-
cificação exigida.
→ Registre as características do ar comprimido no local da instalação.
ADVERTÊNCIA
Nunca solte tubos de ar comprimido que se encontrem sob carga. Perigo de ferimentos! 4
Parâmetros Valores
Valor espectral da tercina da velocidade das vibrações 5 - 100 Hz
v < 250 µm/s
Valor de v
max
ao longo do tempo
v
máx
< 1,5 mm/s
Manual do usuário SIPLACE Série X Montagem e arranque
A partir da versão de software SR.70x.xx Edição 01/2011 Infra-estrutura do local de instalação
219
4.2.2.2 Conexão de ar comprimido na máquina automática
4

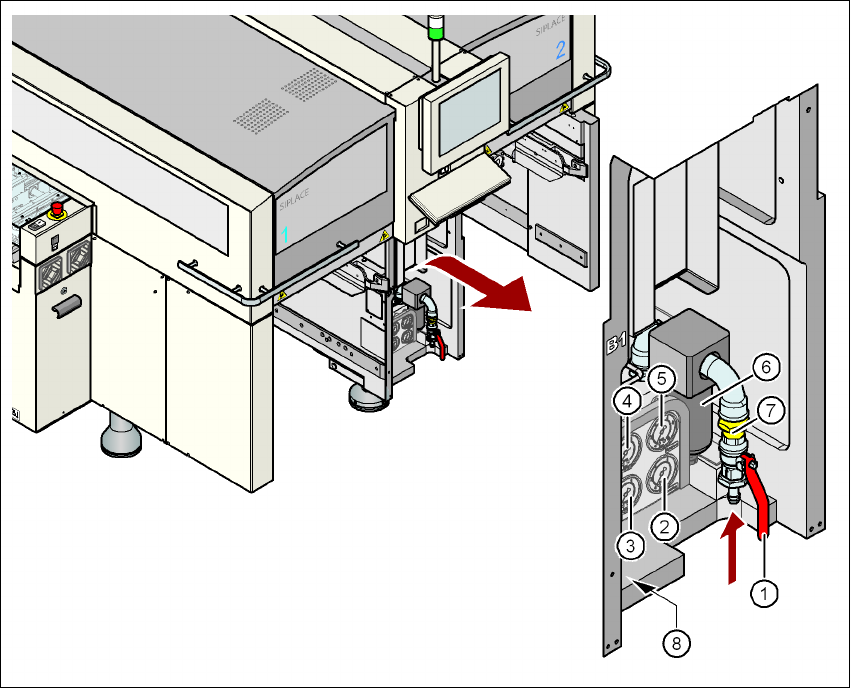

Fig. 4.2 - 1 Conexão do tubo de ar comprimido
(1) Torneira na posição "ABERTA"
(2) Manômetro para a pressão de alimentação dos componentes da máquina
pressão teórica: 0,5 ± 0,025 MPa, 5 ± 0,25 bar (amplitude de indicação 0 - 0,6 MPa, 0 - 6 bar)
(3) Manômetro para a pressão de alimentação dos distribuidores de portais
pressão teórica: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (amplitude de indicação 0 - 0,6 MPa, 0 - 6 bar)
(4) Manômetro para a pressão de alimentação dos alimentadores Bulkcase
pressão teórica: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (amplitude de indicação: 0 - 0,6 MPa, 0 - 6 bar)
(5) Manômetro para a pressão de entrada
pressão teórica: 0,5 - 1,0 MPa, 5 - 10 bar (amplitude de indicação: 0 - 1,0 MPa, 0 - 10 bar)
(6) Filtro de ar comprimido
(7) Conexão de ar comprimido
(8) Parafuso de sextavado interior para fixação da unidade pneumática
Montagem e arranque Manual do usuário SIPLACE Série X
Infra-estrutura do local de instalação A partir da versão de software SR.70x.xx Edição 01/2011
220
4.2.3 Alimentação da rede
4
Fig. 4.2 - 2 Localização de alimentação de corrente elétrica na máquina automática
4
(1) Bloqueio
(2) Interruptor principal com proteção contra nova ligação
(3) Tampa de proteção
