3.10.6 Mesa de componentes SIPLACE Série X
Os alimentadores são colocados com a sua guia de deslizamento na ajuda para introdução (Pos.
1 na Fig. 3.10 - 6
). Ao ser empurrado, o alimentador desliza com as suas guias (Pos. 12 e 13 na
Fig. 3.9 - 2
, página 173) sobre o perfil de guia (Pos. 2 na Fig. 3.10 - 6) até à régua de encosto
(Pos. 4 na Fig. 3.10 - 6
). Um furo de centrar (Pos. 5 na Fig. 3.10 - 6) na régua de encosto recebe
o pino de centrar "à frente" (Pos. 4 na Fig. 3.9 - 1
, página 172) ) do alimentador X. Ao mesmo
tempo, o trinco de bloqueio (Pos. 1 na Fig. 3.10 - 7
, página 203) da mesa de componentes en-
caixa no rolo de bloqueio (Pos. 1 na Fig. 3.9 - 1
, página 172) do alimentador. O pino de centrar
"atrás" (Pos. 12 na Fig. 3.9 - 1
, página 172) no lado de cima do alimentador é recolhido pelo re-
baixo da régua de centrar (Pos. 3 na Fig. 3.10 - 6
).
3
Fig. 3.10 - 6 Mesa de componentes, SIPLACE Série X, vista posterior
(1) Ajuda para introdução
(2) Perfil de guia (perfil )
(3) Régua de centrar para alojar o pino de centrar "atrás" para alimentadores X
(4) Régua de encosto
(5) Furos de centrar
(6) Lingüeta de comutação para o interruptor de segurança do circuito de PARADA DE EMER-
GÊNCIA
(7) Proteção contra acesso
Manual do usuário SIPLACE Série X Dados técnicos da máquina automática
A partir da versão de software SR.70x.xx Edição 01/2011 Carro de componentes SIPLACE Série X
203
3
Fig. 3.10 - 7 Mesa de componentes, SIPLACE Série X, vista anterior
(1) Trincos de bloqueio
(2) Pino de centrar na mesa de componentes
(3) Acoplamento de ar comprimido
(4) Pino de ligação a terra
(5) Furo de centrar na mesa de componentes
Dados técnicos da máquina automática Manual do usuário SIPLACE Série X
Carro de componentes SIPLACE Série X A partir da versão de software SR.70x.xx Edição 01/2011
204
3.10.7 Suporte para a bobina de fita suplementar
3

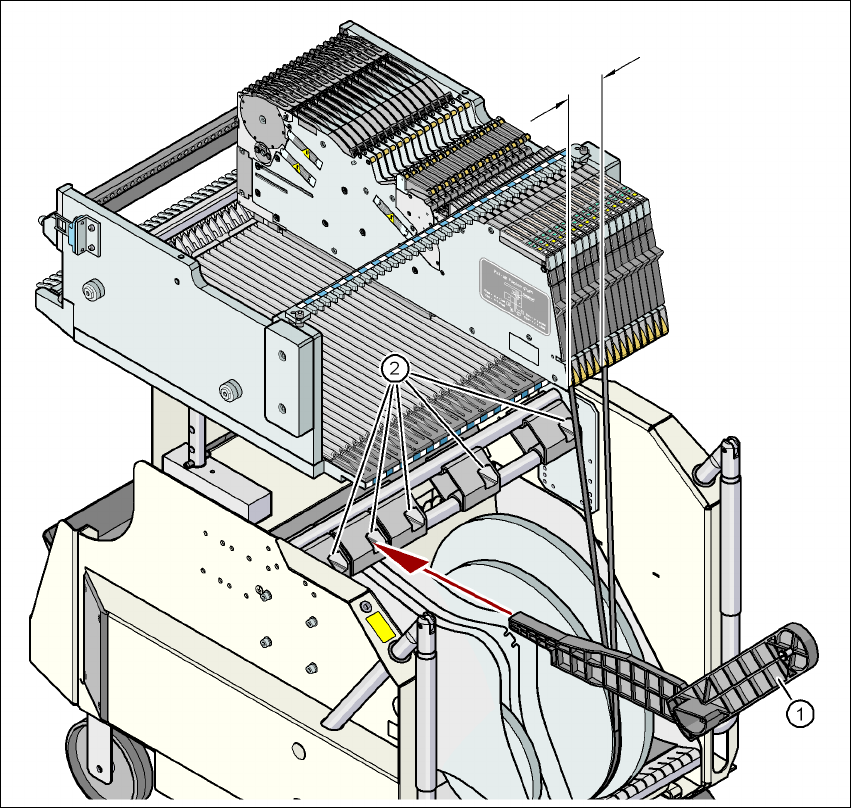

Fig. 3.10 - 8 Suporte para bobina de fita suplementar (Série X)
(1) Suporte para bobinas de fita suplementares, nº do artigo 00141217-xx
(2) Alojamento para o suporte
Alimentadores de Série X podem trabalhar com fitas sem problemas se a deslocação lateral entre
o alimentador e a bobina de fita não for superior a 60 mm. Se em resultado de uma preparação
dada previamente não puder ser mantida a deslocação máxima permitida, recomendamos a uti-
lização de um suporte para uma bobina suplementar de fita (Pos. 1). Encaixe simplesmente o su-
porte no alojamento (Pos. 2) e empurre até que a deslocação seja inferior à máxima permitida de
60 mm. O carro de componentes tem 5 alojamentos no total. Cada suporte de bobina de fita pode
receber 2 bobinas de fita, o que permite posicionar até dez bobinas de 15" (381 mm) por cima do
contentor de fita.
máx. 60 mm
