Manual do usuário SIPLACE Série X Extensões da estação
A partir da versão de software SR.70x.xx Edição 01/2011 Módulo laser de co-planaridade 3D
411
6.9 Módulo laser de co-planaridade 3D
Nº do artigo 00119919-xx Módulo laser de co-planaridade 3D
6.9.1 Instruções de segurança
O sensor trabalha com um laser de semicondutores com o comprimento de onda de 660 nm (vi-
sível/vermelho).
A máxima potência óptica de saída é 60 mW.
O sensor é da classe de laser 3B.
– Durante o funcionamento do sensor, é indispensável respeitar as normas específicas se-
gundo VDE 0837 sobre "Segurança de radiações de equipamentos de laser" e a norma de
prevenção de acidentes válida na Alemanha "Radiação laser" (BGV B2).
– Além disso, é preciso respeitar as normas de prevenção de acidentes em vigor em seu país!
No lado anterior e posterior da caixa do sensor devem ser instaladas as seguintes chapas de
aviso:
6
Fig. 6.9 - 1 Identificação da classe de laser 3B para o sensor
Os raios de laser acessíveis são perigosos para os olhos e, em casos especiais, também para a
pele.
ADVERTÊNCIA 6
– O módulo laser de co-planaridade 3D encontra-se integrado no circuito de PARAGEM DE
EMERGÊNCIA.
– O circuito de PARAGEM DE EMERGÊNCIA não pode ser desativado.
– O módulo laser de co-planaridade 3D apenas pode ser operado dentro das máquinas auto-
máticas de montar.
– O encapsulamento do sensor óptico só deve ser aberto por pessoal devidamente autorizado.
– Para reparações e assistência técnica, os sensores têm de ser enviados a ASM Assembly
GmbH & Co. KG.
RAIOS LASER
NÃO EXPOR AO RAIO
LASER DA CLASSE 3B
DIN EN 60825-1
Extensões da estação Manual do usuário SIPLACE Série X
Módulo laser de co-planaridade 3D A partir da versão de software SR.70x.xx Edição 01/2011
412
6.9.2 Máquina automática com placa de aviso W216
ADVERTÊNCIA 6
– Aquando da montagem do sensor de co-planaridade 3D deve enquadrar-se a máquina au-
tomática nos lasers da classe 2.
– Para isso, identifique a máquina automática com o símbolo de alerta W216 "Laser da classe
2", nº do artigo 03010316-xx.
– Cole a chapa de alerta W216 na cobertura, junto do interruptor principal (veja a Pos. W216
na Fig. 6.9 - 2).
6

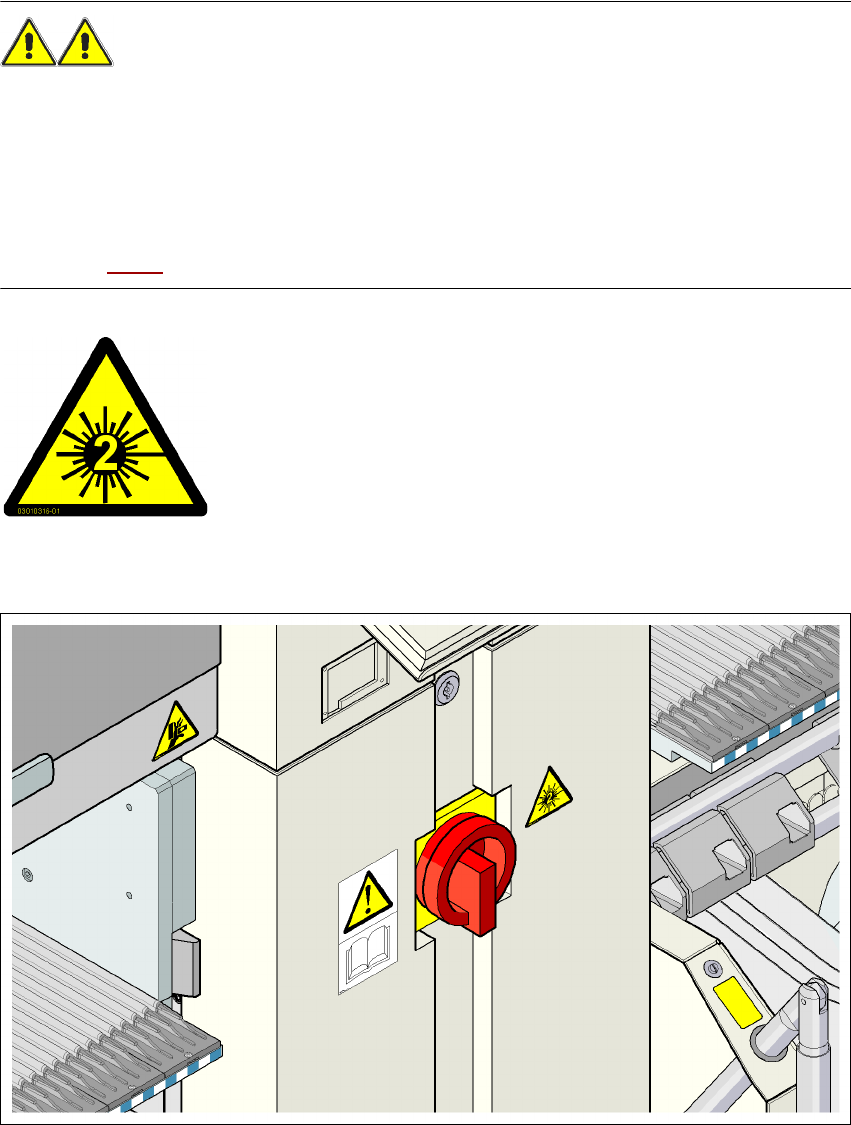

Placa de aviso W216 "Classe de Laser 2" na cobertura ao lado do interruptor principal
nº do artigo 03010316-01 (quantidade por máquina automática: 1)
6
Fig. 6.9 - 2 Placa de aviso W216 ao lado do interruptor principal
6
6
6
6
Radiação laser!
Não olhe para a radiação
Laser da classe 2
Manual do usuário SIPLACE Série X Extensões da estação
A partir da versão de software SR.70x.xx Edição 01/2011 Módulo laser de co-planaridade 3D
413
6.9.3 Descrição
O módulo laser de co-planaridade 3D já não trabalha com uma fonte de laser puntiforme, mas
com uma linha de laser. O processo de medição baseia-se no princípio da triangulação. Desta
forma torna-se possível criar e analisar um perfil de altura de uma ligação bidimensional de liga-
ções de componentes, por exemplo, BGA, QFP etc.. A análise fornece resultados relativamente
à co-planaridade e à co-linearidade de pinos de componentes ou de Balls. O módulo laser de co-
planaridade 3D pode ser instalado em máquinas automáticas de montar SIPLACE X2 e X3.
6

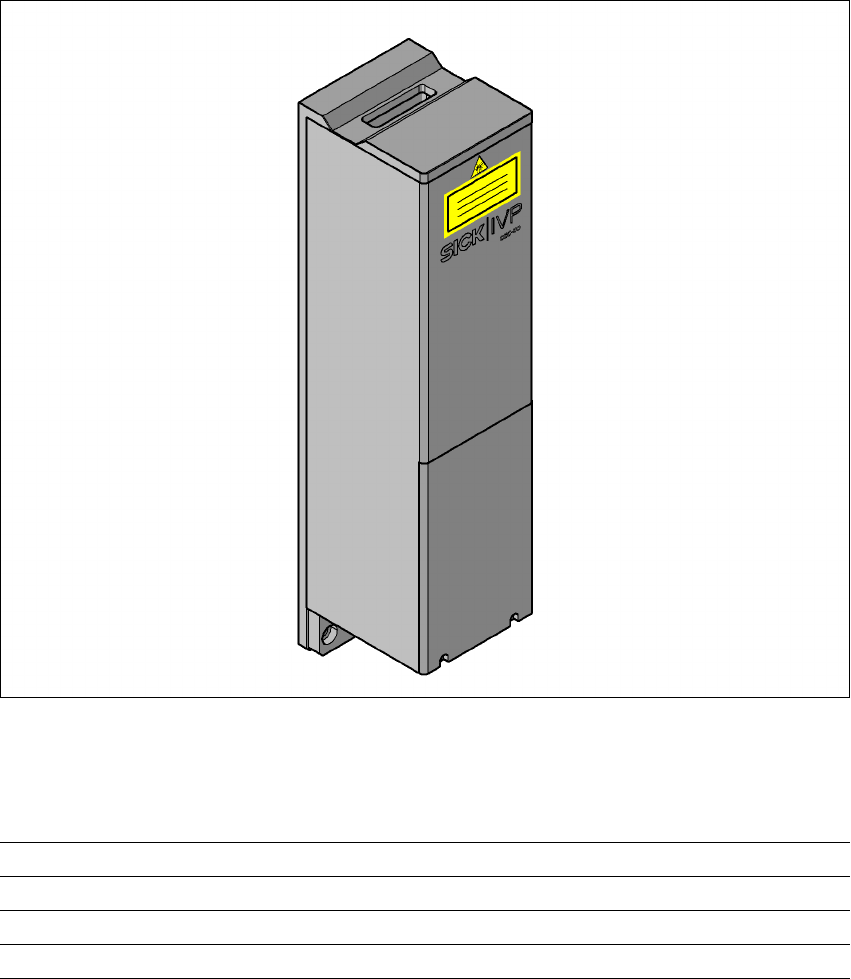

Fig. 6.9 - 3 Módulo laser de co-planaridade 3D
6.9.4 Dados técnicos
6
Componentes QFP, SO, BGA, Gullwing, ficha
Precisão
a
± 15 µm (3σ), ± 20 µm (4σ)
Tamanho máximo dos componentes 50 x 50 mm²
Altura máxima do componente 17 mm
