Dados técnicos da máquina automática Manual do usuário SIPLACE Série X Sistema de transporte da PCI A par tir da versão de software SR.70x.xx Edição 01/2011 158 3.7.7 Largura dos circuitos impressos 3 3 Fig. 3.7 - 6 Larg…
Manual do usuário SIPLACE Série X Dados técnicos da máquina automática
A partir da versão de software SR.70x.xx Edição 01/2011 Sistema de transporte da PCI
157
3.7.6 SIPLACE Quad Lane Transport (Transporte Quad Lane)
Nº do artigo 00119944-xx SIPLACE Quad Lane Transport
3
Fig. 3.7 - 5 SIPLACE Quad Lane Transport
(1) Grupo de trilha de transporte 1
(1R) Trilha de transporte 1, direita
(1L) Trilha de transporte 1, esquerda
(2) Grupo de trilha de transporte 2
(2R) Trilha de transporte 2, direita
(2L) Trilha de transporte 2, esquerda
3.7.6.1 Descrição
O Quad Lane Transport da SIPLACE pode ser instalado nas máquinas automáticas de montar
SIPLACE X4I e SIPLACE X4. Neste tipo de transporte é possível processar até oito circuitos im-
pressos. As trilhas de transporte 1R e 1L ou 2R e 2L transportam os circuitos impressos no modo
síncrono, enquanto que ambos os grupos de trilhas de transporte 1 e 2 podem transportar os cir-
cuitos impressos tanto no modo síncrono como no modo assíncrono. No caso do transporte Quad
Lane ambos os flancos de transporte exteriores são fixos. Sem alterações no hardware, o trans-
porte pode ser configurado por meio do software como transporte 1 trilha, de 2 trilhas ou de 4
trilhas.
Dados técnicos da máquina automática Manual do usuário SIPLACE Série X
Sistema de transporte da PCI A partir da versão de software SR.70x.xx Edição 01/2011
158
3.7.7 Largura dos circuitos impressos
3
3
Fig. 3.7 - 6 Larguras máxima da PCI - Arestas de transporte 535 mm fixas, SIPLACE Quad Lane Transport
Tipo de transporte Largura da
PCI
Trilha 1R
[mm]
Largura da
PCI
Trilha 1L
[mm]
Largura da
PCI
Trilha 2R
[mm]
Largura
da PCI
Trilha 2L
[mm]
SIPLACE Quad Lane máx. 114 máx. 114 máx. 114 máx. 114
SIPLACE Quad Lane no modo Dual Lane máx. 178,5 máx. 178,5
SIPLACE Quad Lane no modo Single Lane máx. 306,5
3
Máx.
114 mm
3
267,5 mm
3
535 mm
3
Aresta móvel
de transporte
3
Aresta fixa
do transporte
3
Máx.
114 mm
3
Máx.
114 mm
3
Máx.
114 mm
3
Trilha 2L
3
Trilha 2R
3
Trilha 1L
3
Trilha 1R
Manual do usuário SIPLACE Série X Dados técnicos da máquina automática
A partir da versão de software SR.70x.xx Edição 01/2011 Sistema de transporte da PCI
159
3.7.8 Definição da convexidade da placa de circuitos impressos

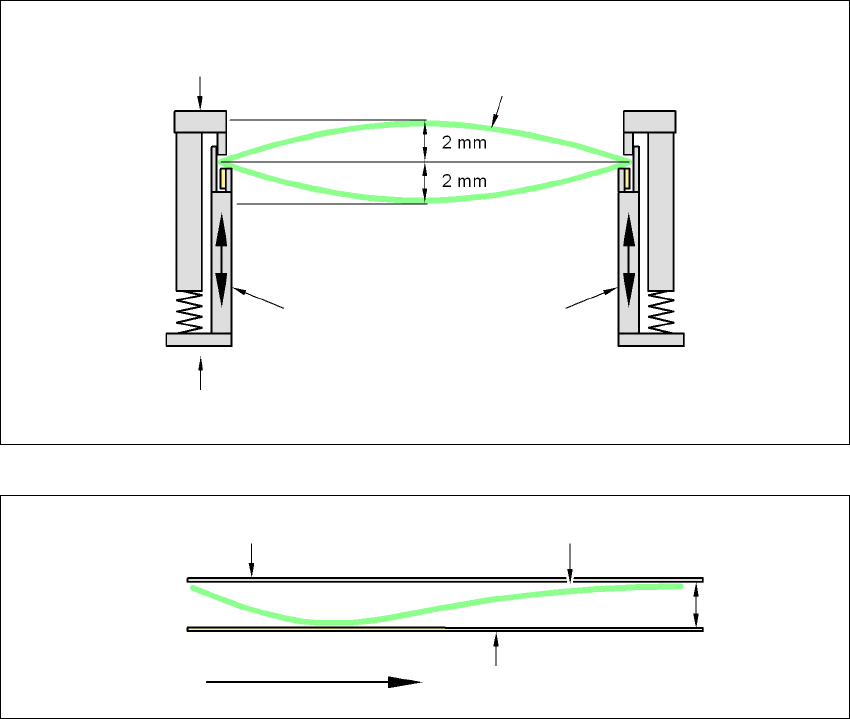

3.7.8.1 Inclinação da PCI durante o transporte
Inclinação da PCI transversalmente ao sentido de transporte, no máximo 1 % da diagonal da PCI,
mas não mais do que 2 mm
3
Inclinação da PCI no sentido de transporte + espessura da PCI < 5,5 mm
3
Canto de aperto fixo
Dispositivo de aperto móvel
Placa de circuitos impressos
Face de transporte
Canto de aperto fixo
Correia de transporte
Placa de circuitos impressos
Sentido do transporte
da PCI
5,5 mm
