Manual do usuário SIPLACE Série X D ados técnicos da máquina automática A partir da versão de software SR.70x.xx E dição 01/2011 Sistema de portais 147 O eixo Y é fundament almente constituído pelos segu intes grupos de …
Dados técnicos da máquina automática Manual do usuário SIPLACE Série X
Sistema de portais A partir da versão de software SR.70x.xx Edição 01/2011
146
3.6.4 Constituição do eixo Y
3

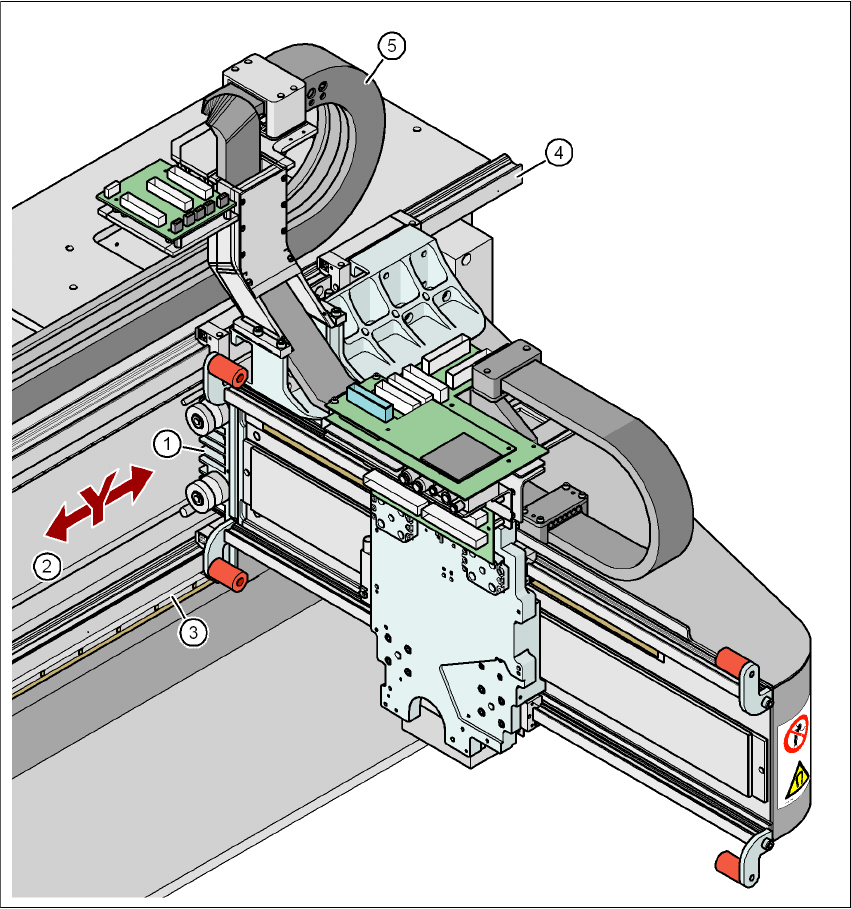

Fig. 3.6 - 6 Constituição do eixo Y
(1) Motor linear Y (parte primária)
(2) Magnete permanente (parte secundária do motor linear Y)
(3) Sistema de medição da distância linear
(4) Sistema de guia
(5) Esteira porta-cabos
Manual do usuário SIPLACE Série X Dados técnicos da máquina automática
A partir da versão de software SR.70x.xx Edição 01/2011 Sistema de portais
147
O eixo Y é fundamentalmente constituído pelos seguintes grupos de componentes principais:
– Motor linear Y (parte primária) (1)
– Magnete permanente (parte secundária do motor linear Y) (2)
– Sistema de medição da distância linear (3)
– Sistema de guia (4)
– Esteira porta-cabos (5)
O eixo Y é movido por um motor linear. A parte secundária do acionamento é constituída por mag-
netes permanentes e está montado na coluna da máquina. A parte primária está aparafusada no
portal.
3.6.5 Dados técnicos do eixo Y
3
Acionamento direto, motor linear
Velocidade máx. 2,5 m/s
Trajeto de deslocação dos portais 839 mm (SIPLACE X4I)
1430 mm (SIPLACE X4, X3, X2)
Sistema de medição da distância escala linear metálica
Comprimento da escala 1850 mm
Resolução 1 μm
Dados técnicos da máquina automática Manual do usuário SIPLACE Série X
Sistema de transporte da PCI A partir da versão de software SR.70x.xx Edição 01/2011
148
3.7 Sistema de transporte da PCI
De série, a máquina automática vem equipada com o transporte simples da PCI. Esta variante
de transporte se adequa especialmente para circuitos impressos bastante largos. O transporte
duplo flexível da PCI (ver seção 3.7.2
, página 150) e o Quad Lane Transport da SIPLACE (ver
seção 3.7.6
, página 157) podem ser entregues de fábrica, como opção.
3.7.1 Transporte simples da PCI e transporte duplo flexível da PCI
3.7.1.1 Constituição do transporte simples da PCI
3
Fig. 3.7 - 1 Constituição do transporte simples da PCI
(1) Transporte de entrada
(2) Transporte de processamento 1
(3) Transporte intercalar
(4) Transporte de processamento 2
(5) Transporte de saída
(6) Mesa de elevatória 1
(7) Mesa de elevatória 2
(8) Tina de montagem
