Manual do usuário SIPLACE Série X Extensões da estação A partir da versão de software SR.70x.xx Edição 01 /2011 Trocador de bocais 377 6.1.3.4 Posição dos trocadores de bocais p ara a cabeça T winS t ar na máquina aut. X…
Extensões da estação Manual do usuário SIPLACE Série X
Trocador de bocais A partir da versão de software SR.70x.xx Edição 01/2011
376
6.1.3.3 Posição dos trocadores de bocais para a cabeça TwinStar na máquina aut. X4
Nas seguintes localidades é possível instalar para a TwinStar um trocador de bocais.
Trocador de bocais 1 na localidade 3: 12 carregadores
Trocador de bocais 2 na localidade 2: 10 carregadores
Resulta daqui a capacidade total de 2 trocadores de bocais com 22 carregadores com um total
de 44 garagens de bocais.
6
Fig. 6.1 - 22 Posição dos trocadores de bocais para a cabeça TwinStar na máquina automática X4
(1) Trocador de bocais 1
(2) Carregador standard
(3) Carregador para bocais especiais ou garras
(4) Coletor de rejeição dos componentes
(5) Trocador de bocais 2
NOTA 6
Se estiver instalado um trocador de bandejas matricial na localidade 2 ou 4, deverá preparar-se
aí a opção "Trocador de bocais para a TwinStar na zona de montagem com 2 portais e TBM
aproximado" (consulte a Seção 6.1.3.7, a partir da página 380).
Manual do usuário SIPLACE Série X Extensões da estação
A partir da versão de software SR.70x.xx Edição 01/2011 Trocador de bocais
377
6.1.3.4 Posição dos trocadores de bocais para a cabeça TwinStar na máquina aut. X3
Nas seguintes localidades pode ser instalado para a TwinStar um trocador de bocais.
Trocador de bocais 1 na localidade 3 (Pos. 1 na Fig. 6.1 - 23
): 12 carregadores
Trocador de bocais 2 nas localidades 2 e 4 (Pos. 5 na Fig. 6.1 - 23
): 10 carregadores em cada um
Resulta daqui a capacidade total de 3 trocadores de bocais com 32 carregadores com um total
de 64 garagens de bocais.
6
Fig. 6.1 - 23 Posição dos trocadores de bocais para a cabeça TwinStar na máquina automática X3
(1) Trocador de bocais 1 (TH)
(2) Carregador standard
(3) Carregador para bocais especiais ou garras
(4) Coletor de rejeição dos componentes
(5) Trocador de bocais 2 (TH)
NOTA 6
Se estiver instalado um trocador de bandejas matricial na localidade 4, deverá preparar-se aí a
opção "Trocador de bocais para a TwinStar na zona de montagem com 2 portais e TBM aproxi-
mado" (consulte a Seção 6.1.3.7, a partir da página 380).
Extensões da estação Manual do usuário SIPLACE Série X
Trocador de bocais A partir da versão de software SR.70x.xx Edição 01/2011
378
6.1.3.5 Posição dos trocadores de bocais para a cabeça TwinStar na máquina aut. X2
Em cada uma das localidades 1 até 4 é possível instalar um trocador de bocais para a cabeça
TwinStar.
Trocador de bocais 1 nas localidades 1 e 3 (Pos. 1 na Fig. 6.1 - 24
): 12 carregadores em cada
uma
Trocador de bocais 2 nas localidades 2 e 4 (Pos. 5 na Fig. 6.1 - 24
): 10 carregadores em cada
uma
Resulta daqui a capacidade total de 4 trocadores de bocais com 44 carregadores com um total
de 88 garagens de bocais.
6

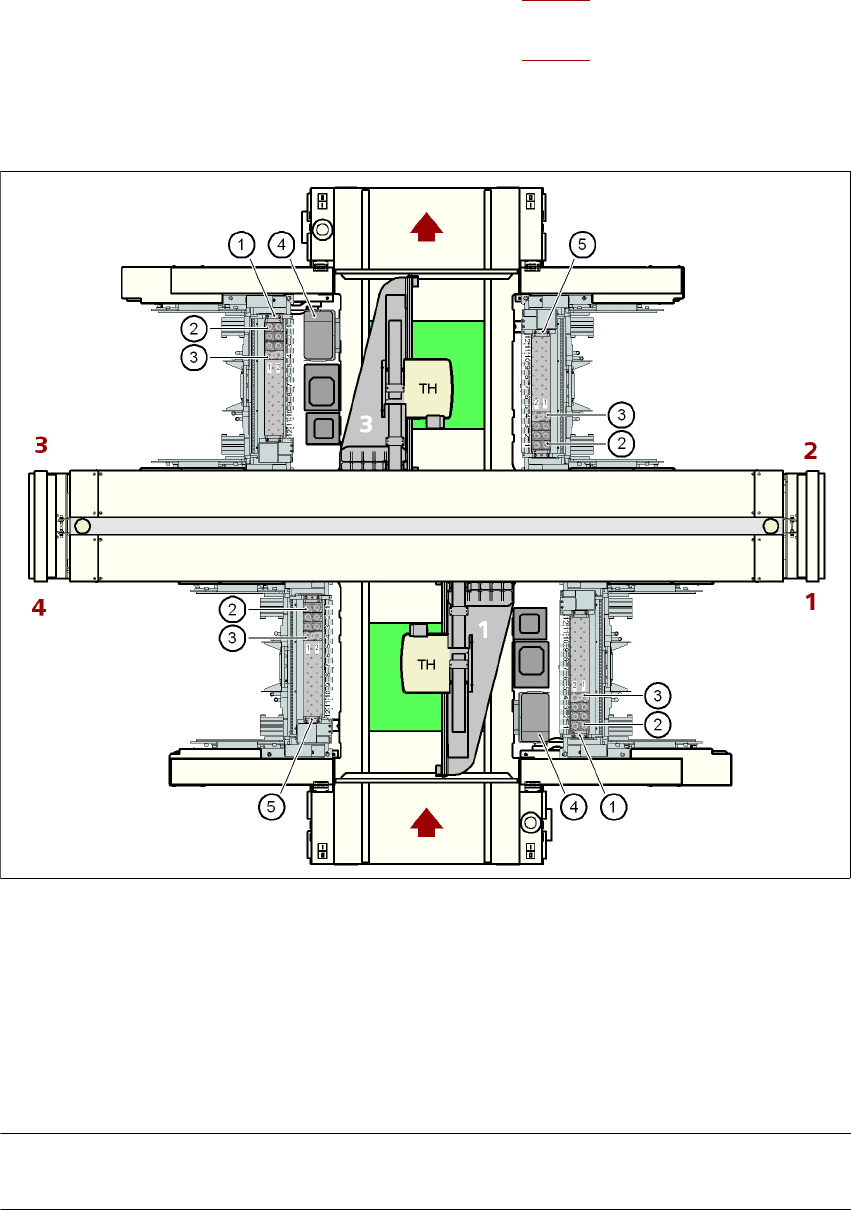

Fig. 6.1 - 24 Posição dos trocadores de bocais para a cabeça TwinStar na máquina automática X2
(1) Trocador de bocais 1 (TH)
(2) Carregador standard
(3) Carregador para bocais especiais ou garras
(4) Coletor de rejeição dos componentes
(5) Trocador de bocais 2 (TH)
NOTA 6
Se estiver instado na localidade 4 um TBM, não poderá aí colocar-se um trocador de bocais.
