Manual do usuário SIPLACE Série X D ados técnicos da máquina automática A partir da versão de software SR.70x.xx Edição 01 /2011 Sistema de visionamento 165 3.8.3 Câmara de componentes C&P , tipo 30, 27 x 27, digital…
Dados técnicos da máquina automática Manual do usuário SIPLACE Série X
Sistema de visionamento A partir da versão de software SR.70x.xx Edição 01/2011
164
3.8.2.3 Câmaras IC e FC na máquina automática X2
3

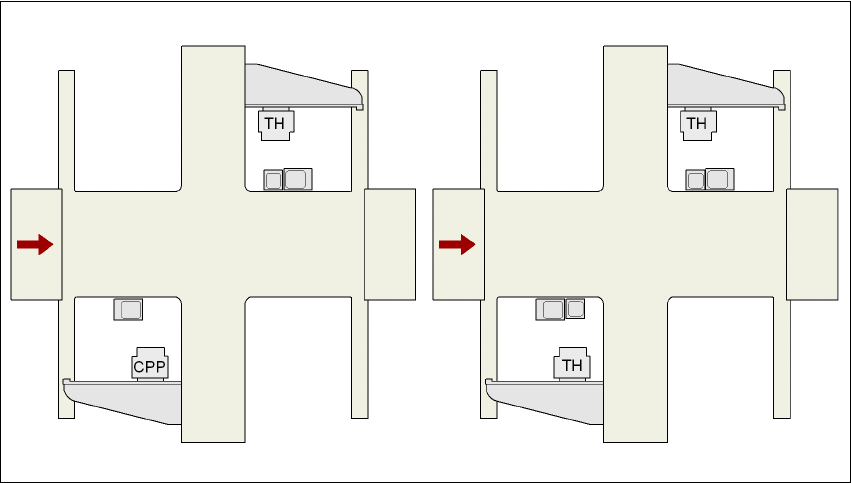

Fig. 3.8 - 3 Câmaras IC e FC na máquina automática X2
CPP MultiStar
TH TwinStar
25 Câmara FC, tipo 25
33 Câmara IC, tipo 33
P1, P3 Portal 1, portal 3
25 e 33
33 e 25
25 e 33
P3 P3
P1
P1
33
Manual do usuário SIPLACE Série X Dados técnicos da máquina automática
A partir da versão de software SR.70x.xx Edição 01/2011 Sistema de visionamento
165
3.8.3 Câmara de componentes C&P, tipo 30, 27 x 27, digital
3.8.3.1 Constituição
3
Fig. 3.8 - 4 Câmara de componentes C&P, tipo 30, 27 x 27, digital
(1) Ótica da câmara de componentes e iluminação
(2) Amplificador da câmara
(3) Comando da iluminação
3.8.3.2 Dados técnicos
3
Dimensões dos componentes 0,3 x 0,3 mm² até 27 x 27 mm²
Gama de componentes 01005até 27 x 27 mm²
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC, BGA
Retícula mín. dos pinos 0,3 mm
Largura mín. dos pinos 0,15 mm
Retícula mín. de Ball 0,25 mm para CO < 18 x 18 mm²
0,35 mm para CO 18 x 18 mm²
Diâmetro mín. de Ball 0,14 mm para CO < 18 x 18 mm²
0,2 mm para CO 18 x 18 mm²
Campo de visão 32 x 32 mm²
Tipo de iluminação luz de cima (5 planos livremente programáveis)
Dados técnicos da máquina automática Manual do usuário SIPLACE Série X
Sistema de visionamento A partir da versão de software SR.70x.xx Edição 01/2011
166
3.8.4 Câmara de componentes estacionária P&P, tipo 33, 55 x 45, digital
3.8.4.1 Constituição
3
Fig. 3.8 - 5 Constituição da câmara de componentes estacionária P&P, tipo 33, 55 x 45, digital
3.8.4.2 Dados técnicos
3
(1) Caixa da câmara com câmara e
amplificados da câmara integrados
(2) Placa de vidro - por baixo, planos de
iluminação e óptico
Dimensões dos componentes 0,5 x 0,5 mm² até 55 x 45 mm²
Gama de componentes 0402, MELF, SO, PLCC, QFP, condensadores do eletrólito,
BGA
Retícula mín. dos pinos 0,3 mm
Largura mín. dos pinos 0,15 mm
Retícula mín. de Ball 0,35 mm
Diâmetro mín. de Ball 0,2 mm
Campo de visão 65 x 50 mm²
Tipo de iluminação luz de cima (6 planos livremente programáveis)
