3.3.2.4 Dimensões da máquina automática X2
3
3
3
3
3
Fig. 3.3 - 4 Dimensões da máquina automática X2 (máquina de base) em milímetros
(T) Sentido do transporte de placas de circuitos impressos
Manual do usuário SIPLACE Série X Dados técnicos da máquina automática
A partir da versão de software SR.70x.xx Edição 01/2011 Dimensões e peso
113
3.3.3 Altura da tampa de proteção aberta
3
3
3
3
Fig. 3.3 - 5 Altura da tampa de proteção aberta - Dimensões em milímetros
Dados técnicos da máquina automática Manual do usuário SIPLACE Série X
Dimensões e peso A partir da versão de software SR.70x.xx Edição 01/2011
114
3.3.4 Espaço para manobra do carro de componentes
3.3.4.1 Espaço para manobra do carro de componentes na máquina automática X4I
3
3

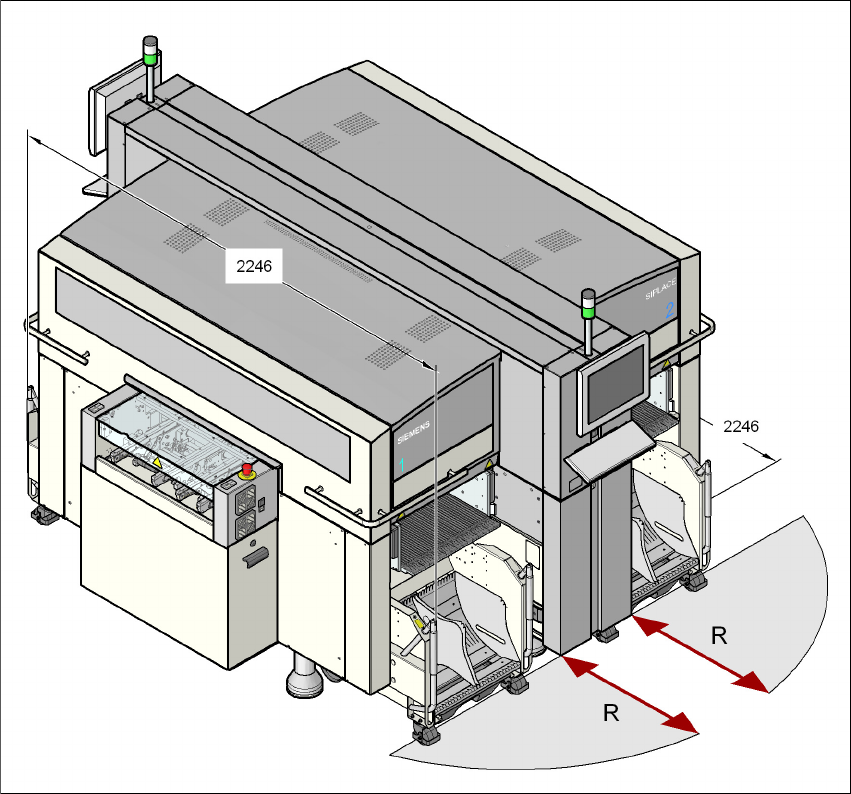

Fig. 3.3 - 6 Espaço para manobra do carro de componentes na máquina automática X4I
O espaço para manobra R do carro de componentes na máquina automática X4 é o seguinte:
– 600 mm com manípulos dobrados para baixo
– 900 mm com manípulos dobrados para cima
3
