Extensões da estação Manual do usuário SIPLACE Série X
Trocador de bocais A partir da versão de software SR.70x.xx Edição 01/2011
354
6.1.1.4 Posição dos trocadores de bocais para a SIPLACE SpeedStar na máquina
automática X4
Nas localidades 1, 2, 3 e 4 podem ser instalados até 2 trocadores de bocais para a SpeedStar
(Pos. 1 e 2 na Fig. 6.1 - 3
). Resulta daqui a capacidade total de 8 trocadores de bocais com 48
carregadores com um total de 576 garagens de bocais.
6

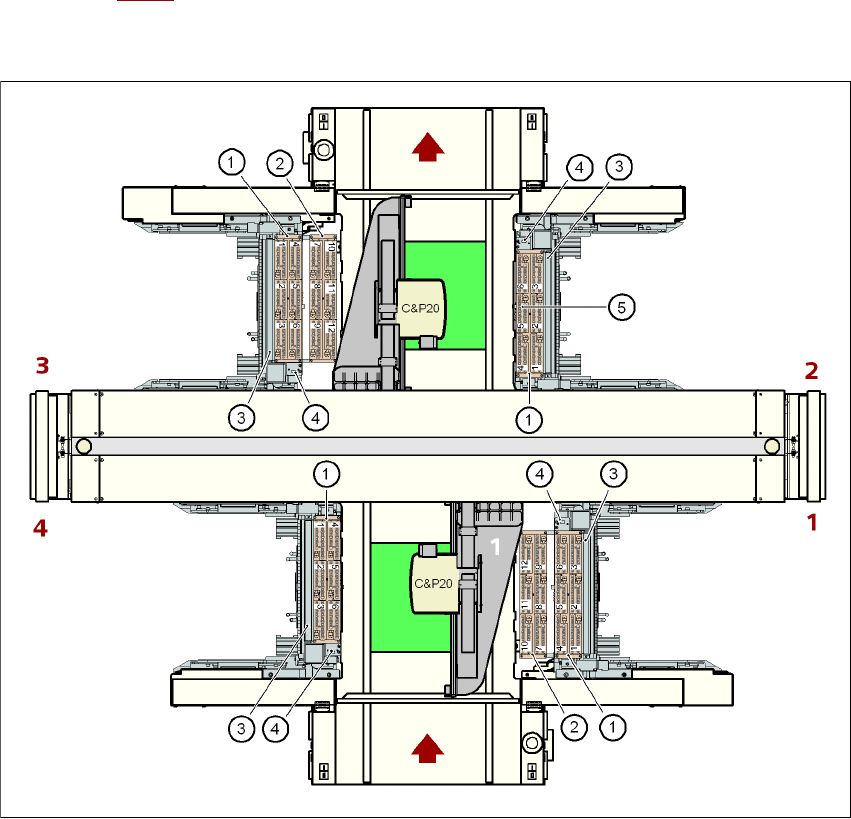

Fig. 6.1 - 3 Posição dos trocadores de bocais para a SIPLACE SpeedStar na máquina automática X4
(1) Trocador de bocais, "Série 1"
(2) Trocador de bocais, "Série 2"
(3) Coletor de rejeição para componentes
(4) Dispositivo de recolha e coletor de rejeição para bocais
(5) Carregador de bocais
Manual do usuário SIPLACE Série X Extensões da estação
A partir da versão de software SR.70x.xx Edição 01/2011 Trocador de bocais
355
6.1.1.5 Posição dos trocadores de bocais para a SIPLACE SpeedStar na máquina
automática X3
Nas localidades 1, 3 e 4 podem ser instalados até 2 trocadores de bocais para a SpeedStar (Pos.
1 e 2 na Fig. 6.1 - 4
). Na localidade 2 pode ser instalado um trocador de bocais. Resulta daqui a
capacidade total de 7 trocadores de bocais com 42 carregadores com um total de 504 garagens
de bocais.
6

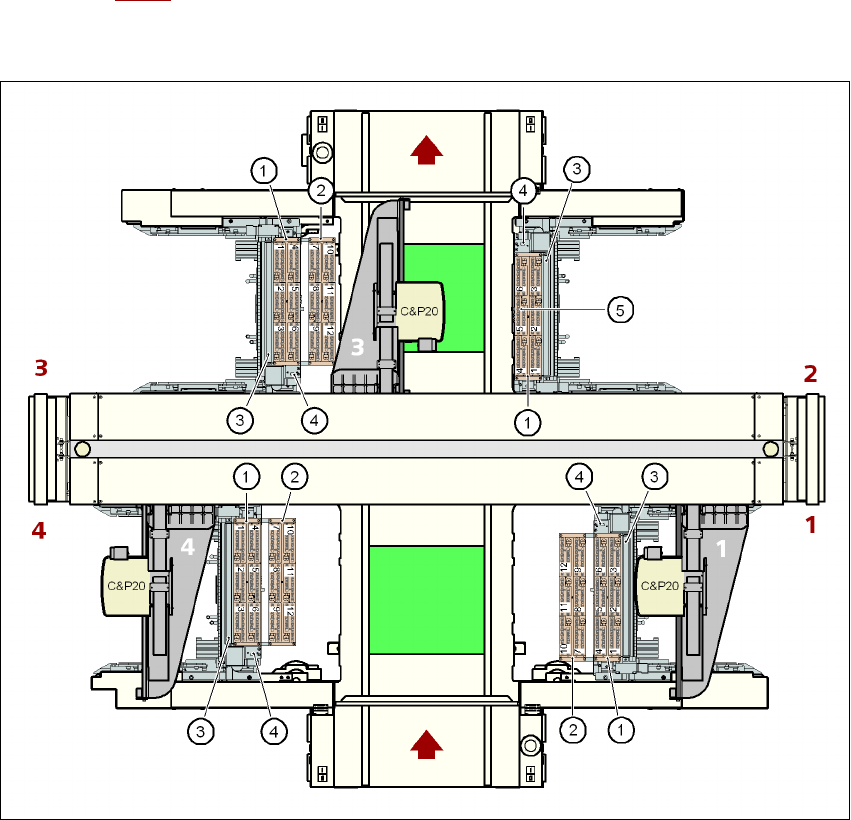

Fig. 6.1 - 4 Posição dos trocadores de bocais para a SIPLACE SpeedStar na máquina automática X3
6
(1) Trocador de bocais, "Série 1"
(2) Trocador de bocais, "Série 2"
(3) Coletor de rejeição para componentes
(4) Dispositivo de recolha e coletor de rejeição para bocais
(5) Carregador de bocais
Extensões da estação Manual do usuário SIPLACE Série X
Trocador de bocais A partir da versão de software SR.70x.xx Edição 01/2011
356
6.1.1.6 Posição dos trocadores de bocais para a SIPLACE SpeedStar na máquina
automática X2
Nas localidades 1 e 3 podem ser instalados até 2 trocadores de bocais para a SpeedStar (Pos.
1 e 2 na Fig. 6.1 - 5
). Em cada uma das localidades 2 e 4 pode ser instalado um trocador de bo-
cais. Resulta daqui a capacidade total de 6 trocadores de bocais com 36 carregadores com um
total de 432 garagens de bocais.
6
Fig. 6.1 - 5 Posição dos trocadores de bocais para a SIPLACE SpeedStar na máquina automática X2
6
(1) Trocador de bocais, "Série 1"
(2) Trocador de bocais, "Série 2"
(3) Coletor de rejeição para componentes
(4) Dispositivo de recolha e coletor de rejeição para bocais
(5) Carregador de bocais
