Manual do usuário SIPLACE Série X Trabalhos na máquina A partir da versão de software SR.70x.xx Indicações LCD e de estado no alimentador X Edição 01/2011 337 5.1 1 Indicações LCD e de est ado no aliment ador X Para indi…
Trabalhos na máquina Manual do usuário SIPLACE Série X
Equipar os alimentadores A partir da versão de software SR.70x.xx
Edição 01/2011
336
5.10.4.5 Sensores de entrançamento para alimentadores de fita X
Nos alimentadores de fita X é possível montar posteriormente sensores de entrançamento. Este
sensor existe em duas execuções:
Sensor de entrançamento para alimentadores de fita X de 8 mm e 12 mm
Sensor de entrançamento para alimentadores de fita X de 16 mm até 88 mm 5
O sensor de entrançamento é instalado na localidade identificada com a Pos 3 na Fig. 5.10 - 8
,
página 335
.
Também existem para entrega alimentadores de fita já com o sensor de entrançamento instalado
(ver as seções 3.9.2
a partir da página 174).
5.10.5 Preparar alimentador X
A preparação dos alimentadores X vem descrita no Jobguide (guia de trabalho).
Manual do usuário SIPLACE Série X Trabalhos na máquina
A partir da versão de software SR.70x.xx Indicações LCD e de estado no alimentador X
Edição 01/2011
337
5.11 Indicações LCD e de estado no alimentador X
Para indicação dos estados de funcionamento, os alimentadores X possuem várias indicações
de estado (Pos. 6 na Fig. 5.11 - 1
) e uma indicação LCD para os textos (Pos. 1 na Fig. 5.11 - 1).
5

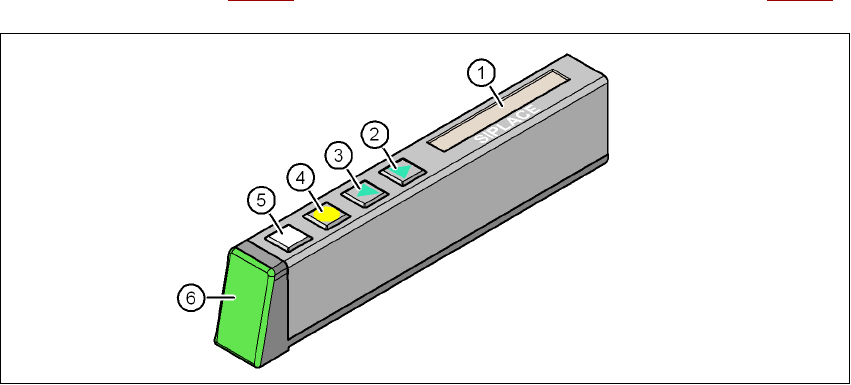

Fig. 5.11 - 1 Teclas, indicações LCD e de estado no alimentador X
(1) Indicação LCD
(2) Tecla AVANÇAR
(3) Tecla RECUAR
(4) Tecla FOLHA
(5) Tecla REGULAR
(6) Indicação de estado, várias cores
5.11.1 Indicação de estado
–Verde:
O alimentador encontra-se pronto a funcionar e incluído na preparação atual.
– Laranja:
É sinalizado um aviso. O texto do sinal de alerta aparece na indicação LCD.
–Vermelho:
Ocorreu um erro. A indicação de erro é dada na indicação LCD.
– Desligado:
O alimentador não está incluído na preparação atual.
Trabalhos na máquina Manual do usuário SIPLACE Série X
Indicações LCD e de estado no alimentador X A partir da versão de software SR.70x.xx
Edição 01/2011
338
NOTA 5
O controlador da máquina desliga a indicação do estado dos alimentadores não incluídos na
preparação. O estado "LED desligado" só é indicado se o sistema de programação tiver enviado
um comando para a linha. Isto facilita ao operador o controle dos alimentadores porque só tem
de estar com atenção aos alimentadores incluídos na preparação.
No próprio processo de preparação - não há envio de informação sobre a preparação na esta-
ção, nem comando de SIPLACE Pro à estação/linha - o LED é ativado em cada alimentador
após a colocação. O operador recebe assim a informação de que tudo está em ordem.
5.11.2 Indicação LCD
Nas tabelas a seguir estão incluídos os textos da indicação LCD, a cor e o modo da indicação de
estado, o significado e medidas a tomar para eliminação da avaria.
5.11.2.1 Avisos e ajuda
5
5
5.11.2.2 Mensagens de erro e ajuda
5
Texto da
indicação LCD
Indicação
de estado
Significação Eliminação da avaria
Remove Foil
(Retirar folha)
Cor laranja Foi selecionada uma função
não permitida com a folha de
cobertura esticada (corredi-
ça da folha empurrada para
baixo).
Para a execução da função pretendida, re-
tirar folha do par de rodas dentadas e cortar
para eliminar a tensão da corrediça da folha
Texto da
indicação LCD
Indicação de
estado
Significação Eliminação da avaria
Nenhuma Vermelho, in-
termitente
O software do alimentador
não salta para a aplicação
Carregar novamente o software de apli-
cação
Carregar o software do alimentador
Handle --->>
(Manípulo --->>)
Vermelho Alimentador foi detectado,
mas o manípulo de retirada
ainda não está introduzido
Introduzir manípulo de retirada
Low Voltage
(Tensão insufi-
ciente)
Cor laranja Tensão de alimentação de
24V não ultrapassou o limiar
de ligação após a ligação
Verificar a alimentação de tensão
