4.1.2 Controlo da entrega
→ Deixe a máquina automática na sua embalagem até esta ter atingido a temperatura am-
biente. Caso contrário existe o perigo de se formar condensação.
→ Verifique se existem danos.
→ Verifique os sensores de choque.
→ Desembale a máquina automática e os acessórios e verifique se está tudo completo (nota
de entrega de referência).
→ Documente o resultado no relatório de instalação / protocolo de recepção.
4.1.3 Configuração na entrega
Na entrega, a máquina automática tem a configuração seguinte:
– O bloco lateral no lado de saída das PCI (Pos. 1 na Fig. 4.1 - 2
, página 211) está retirado da
máquina de base.
– A unidade do eixo (Pos. 2 na Fig. 4.1 - 2
, página 211) no bloco lateral no lado de saída das
PCI está colocada numa almofada para transporte. Todos os cabos estão conectados na uni-
dade do eixo.
– A trilha de transporte do transporte simples está regulada para 210 mm de largura. No caso
de transporte duplo, a trilha de transporte 1 tem 100 mm de largura; a trilha de transporte 2
tem 210 mm de largura. Esta largura é importante para a regulação fina da máquina automá-
tica.
Além disso, no transporte duplo as conexões elétricas de encaixe do motor do transporte e
da célula fotoelétrica da trilha de transporte do lado esquerdo estão facilmente acessíveis e
há espaço suficiente para a montagem do transporte de saída.
– Os transportes de saída (Pos. 4 na Fig. 4.1 - 2
, página 211) do transporte simples e duplo
estão desmontados. As conexões de cabos elétricos dos motores de transporte e das células
fotoelétricas estão soltas.
– Ambos os teclados (Pos. 6 na Fig. 4.1 - 2
, página 211) se encontram desmontados.
– As chapas de encosto para os teclados (Pos. 5 na Fig. 4.1 - 2
, página 211) estão retiradas.
– Ambos os monitores (Pos. 7 na Fig. 4.1 - 2
, página 211) se encontram desmontados.
– Ambas as lâmpadas de aviso (Pos. 8 na Fig. 4.1 - 2
, página 211) se encontram desmontadas.
– Todos os eixos dos portais estão fixos com dispositivos de travamento para o transporte.
Manual do usuário SIPLACE Série X Montagem e arranque
A partir da versão de software SR.70x.xx Edição 01/2011 Transporte e configuração na entrega
211
4

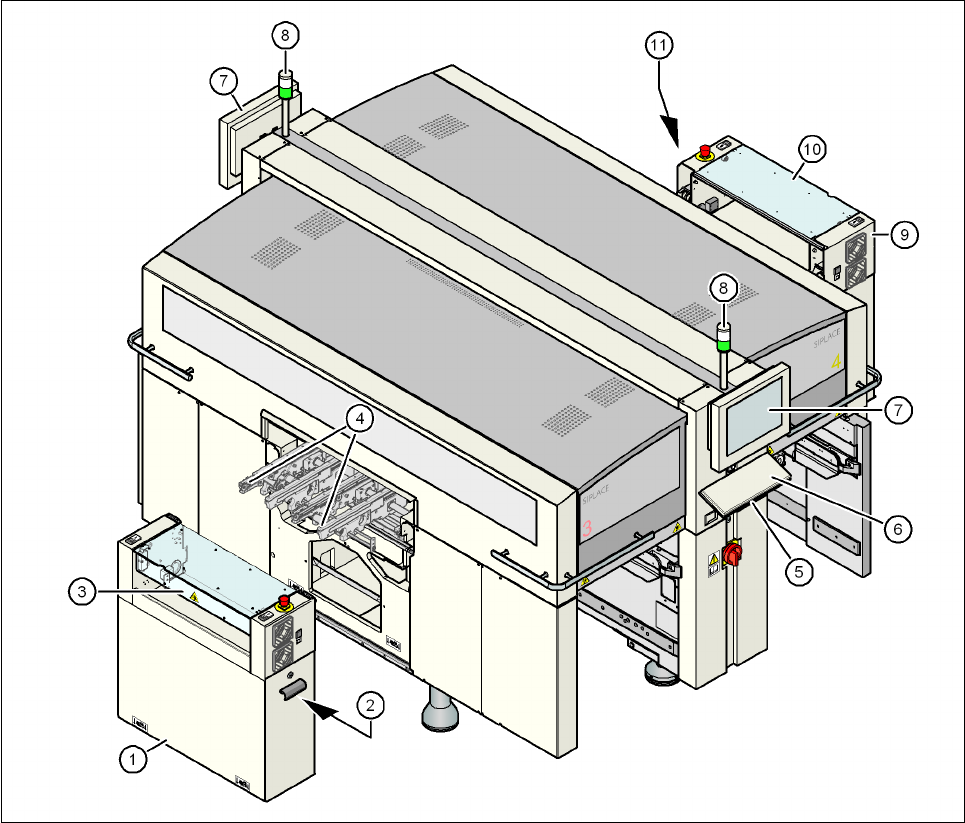

Fig. 4.1 - 2 Configuração da máquina automática na entrega
(1) O bloco lateral no lado de saída das PCI está retirado na entrega
(2) Unidade do eixo no lado de saída das PCI - X4I, X4: portais 2 e 3, X3: portal 3, X2: portais 1 e 3
(3) Cobertura para transporte
(4) Transporte de saída
(5) Chapa de encosto para o teclado
(6) Teclado
(7) Monitor
(8) Lâmpada de aviso
(9) Unidade Box-PC no lado de entrada das PCI
(10) Bloco lateral no lado de entrada das PCI - pode ser desmontado, se necessário
(11) Unidade do eixo no lado de entrada das PCI - X4I, X4 e X3: portais 1 e 4
Montagem e arranque Manual do usuário SIPLACE Série X
Transporte e configuração na entrega A partir da versão de software SR.70x.xx Edição 01/2011
212
4.1.4 Transporte da máquina automática na caixa para transporte
4.1.4.1 Proposta de prestação de serviços
A ASM Assembly Systems disponibiliza-lhe, como serviço, a total integração de máquinas auto-
máticas da série X na sua linha de produção. Assente no Know-how e com base na ferramenta
e nos instrumentos auxiliares existentes, é possível realizar uma instalação de características óti-
mas. Condição para isso é, no entanto, nas instalações de produção do cliente já tenham sido
tomadas as necessárias medidas de infra-estrutura previamente definidas.
É preciso não esquecer que a maneira mais segura de transportar a máquina automática é sem-
pre na sua caixa.ou, pelo menos, sobre a paleta. Desta forma, são evitados danos graves na má-
quina automática se, por exemplo, os pés da máquina colidirem com obstáculos.
4.1.4.2 Instruções de segurança
ADVERTÊNCIA 4
– Siga as medidas de prevenção de acidentes aplicáveis ao transporte de cargas pesadas.
– Se para o transporte da máquina automática não utilizar o empilhador de forquilha especifi-
cado na Seção 4.1.4.3
, página 212, há o risco da máquina tombar.
– Utilize sapatos especiais para minimizar o risco de esmagamento dos pés.
4.1.4.3 Meio de transporte
Para transportar a máquina sobre a paleta ou na caixa para transporte, utilize um empilhador de
forquilha com as especificações a seguir indicadas.
Comprimento mín. da forquilha 1800 mm
Capacidade mín. de carga 6000 kg
Distância livre mín. entre as forquilhas 350 mm 4
