Manual do usuário SIPLACE Série X Montagem e arranque A partir da versão de software SR.70x.xx Edi ção 01/2011 Instalação da máquina automática 267 4.3.13.2 Unidade do eixo X4I, X4, X3 (port a l 1 e port al 4) - conectar…
Montagem e arranque Manual do usuário SIPLACE Série X
Instalação da máquina automática A partir da versão de software SR.70x.xx Edição 01/2011
266
4.3.13 Instalação da unidade do eixo
4.3.13.1 Unidade do eixo X4I, X4, X3 (portal 1 e portal 4) - pontos de conexão elétrica
4

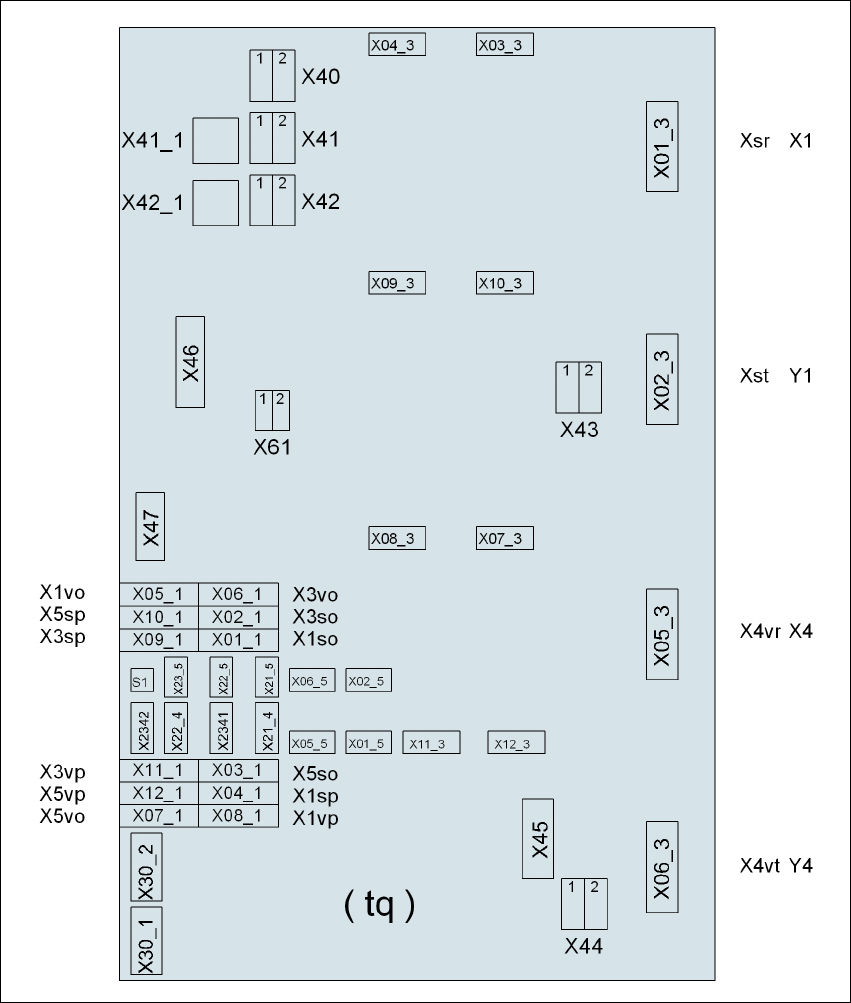

Fig. 4.3 - 21 Unidade do eixo X4I, X4, X3 (portal 1 e portal 4), lado de trás - conectar a ficha
Ficha
Ficha
Ficha
Manual do usuário SIPLACE Série X Montagem e arranque
A partir da versão de software SR.70x.xx Edição 01/2011 Instalação da máquina automática
267
4.3.13.2 Unidade do eixo X4I, X4, X3 (portal 1 e portal 4) - conectar a ficha
→ Faça a conexão dos cabos elétricos como no esquema seguinte:
4
Unidade do eixo
ficha
Cabo de conexão NOTA
Ficha Cabo
X41_1tq X41_1tq 03050919 Encaixar a ficha
X42_1tq X42_1tq 03050919 Encaixar a ficha
X45tq X45tq 03050920-W1 Encaixar a ficha
X46tq X46tq
03050920-W2
03050920-W3
Encaixar a ficha
X47tq X47tq
03050920-W4
03050920-W5
Encaixar a ficha
X01_3tq X4sr 03050881 Encaixar a ficha
X02_3tq X4st 03050882 Encaixar a ficha
X05_3tq X4vr 03050911 Encaixar a ficha
X06_3tq X4vt 03050912 Encaixar a ficha
X01_1tq X1so 03009771 Introduzir até ao batente
X02_1tq X3so 03009772 Introduzir até ao batente
X03_1tq X5so 03009773 Introduzir até ao batente
X04_1tq X1sp 03009774 Introduzir até ao batente
X05_1tq X1vo 03009831 Introduzir até ao batente
X06_1tq X3vo 03009832 Introduzir até ao batente
X07_1tq X5vo 03009833 Introduzir até ao batente
X08_1tq X1vp 03009834 Introduzir até ao batente
X09_1tq X3sp 03009775 Introduzir até ao batente
X10_1tq X5sp 03009776 Introduzir até ao batente
X11_1tq X3vp 03009835 Introduzir até ao batente
X12_1tq X5vp 03009836 Introduzir até ao batente
X03_3tq X03_3tq 03050883 Encaixar a ficha
X04_3tq X04_3tq 03050884 Encaixar a ficha
X07_3tq X07_3tq 03050913 Encaixar a ficha
X08_3tq X08_3tq 03050914 Encaixar a ficha
Montagem e arranque Manual do usuário SIPLACE Série X
Instalação da máquina automática A partir da versão de software SR.70x.xx Edição 01/2011
268
4
→ Verifique as posições do interruptor de S1
1: OFF
2: não utilizado
4.3.13.3 Montagem da unidade do eixo X4I, X4, X3 (portal 1 e portal 4)
→ Levante a unidade do eixo cuidadosamente para a calha no bloco lateral.
→ Tenha o cuidado de não esmagar nenhum cabo.
→ Empurre a unidade do eixo para o bloco lateral até encaixar.
→ Fixe a unidade do eixo com o parafuso de cabeça cilíndrica.
→ Coloque a cobertura Makrolon.
→ Fixe o cabo de terra na porta (Pos. 2 na Fig. 4.3 - 15
, página 254), como se vê na Fig. 4.3 -
16, página 257.
→ Feche as portas à chave.
4.3.13.4 Montar chapas laterais
→ Fixe o cabo de terra em cada chapa lateral (Pos. 6 na Fig. 4.3 - 15, página 254), como se vê
na Fig. 4.3 - 16
página 257.
→ Fixe a chapa lateral no quadro da máquina com 6 parafusos de cabeça cilíndrica.
4.3.14 Montagem da lâmpada de aviso
→ Ligue os cabos das lâmpadas de aviso aos cabos da máquina de máquina de base.
→ Introduza a lâmpada de aviso no furo (Pos. 2 na Fig. 4.3 - 22
, página 269) de forma que um
tubo da lâmpada de aviso fique suficientemente de fora do terminal que se encontra por
baixo.
→ Aperte bem o parafuso de sextavado interior existente por baixo do furo (Pos. 3 na Fig.
4.3 - 22
, página 269).
X09_3tq X09_3tq 03050886 Encaixar a ficha
X10_3tq X10_3tq 03050885 Encaixar a ficha
X11_3tq X11_3tq 03050916 Encaixar a ficha
X12_3tq X12_3tq 03050915 Encaixar a ficha
X30_1tq
X30_2tq
X30_1tq
X30_2tq
03010051
03010051
Aparafusar bem
Unidade do eixo
ficha
Cabo de conexão NOTA
Ficha Cabo
