Trabalhos na máquina Manual do usuário SIPLACE Série X Aproximar e afastar o carro de componentes A partir da versão de software SR.70x.xx Edição 01/2011 348 5 Fig. 5.15 - 4 Virar p ara baixo os manípulos do carro de com…
Manual do usuário SIPLACE Série X Trabalhos na máquina
A partir da versão de software SR.70x.xx Aproximar e afastar o carro de componentes
Edição 01/2011
347
CUIDADO 5
Atenção ao empurrar o carro de componentes para a máquina automática e não bata com o
trinco de bloqueamento (Pos. 3 na Fig. 5.15 - 3, página 346) contra obstáculos.
NOTA 5
Corte rente as fitas na extremidade da frente dos alimentadores X antes de encostar o carro de
componentes da Série X.
CUIDADO 5
Verifique se a cabeça de montar se encontra fora da zona de deslocação do carro de compo-
nentes.
→ Empurre cuidadosamente o carro de componentes até ao batente na máquina automática.
NOTA 5
Feche as coberturas porque a aproximação só é possível com as coberturas de proteção fecha-
das.
→ Carregue na tecla correspondente no lado de entrada ou de saída da máquina automática
(Pos. 1, 2, 3 ou 4 na Fig. 5.15 - 1
, página 344), até que o carro de componentes fique total-
mente aproximado.
→ Empurre o casquilho (Pos. 1 na Fig. 5.15 - 4
, página 348) em ambos os manípulos para cima
e vire o manípulo para baixo (Pos. 2 na Fig. 5.15 - 4
, página 348).
Trabalhos na máquina Manual do usuário SIPLACE Série X
Aproximar e afastar o carro de componentes A partir da versão de software SR.70x.xx
Edição 01/2011
348
5

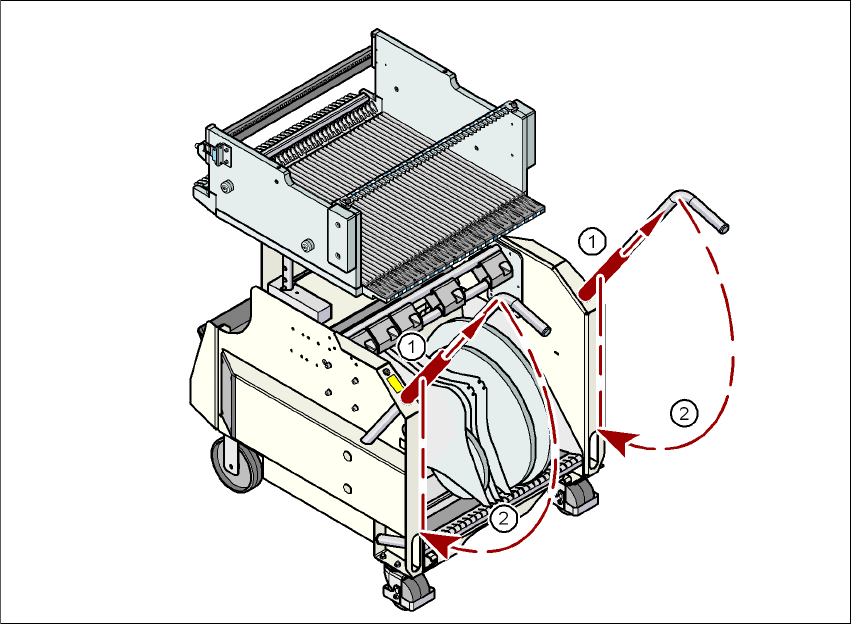

Fig. 5.15 - 4 Virar para baixo os manípulos do carro de componentes da Série X
(1) Empurrar o casquilho para cima
(2) Dobrar os manípulos para baixo
Manual do usuário SIPLACE Série X Trabalhos na máquina
A partir da versão de software SR.70x.xx Aproximação e afastamento do carro de componentes à estação de encosto
Edição 01/2011
349
5.16 Aproximação e afastamento do carro de compo-
nentes à estação de encosto
5

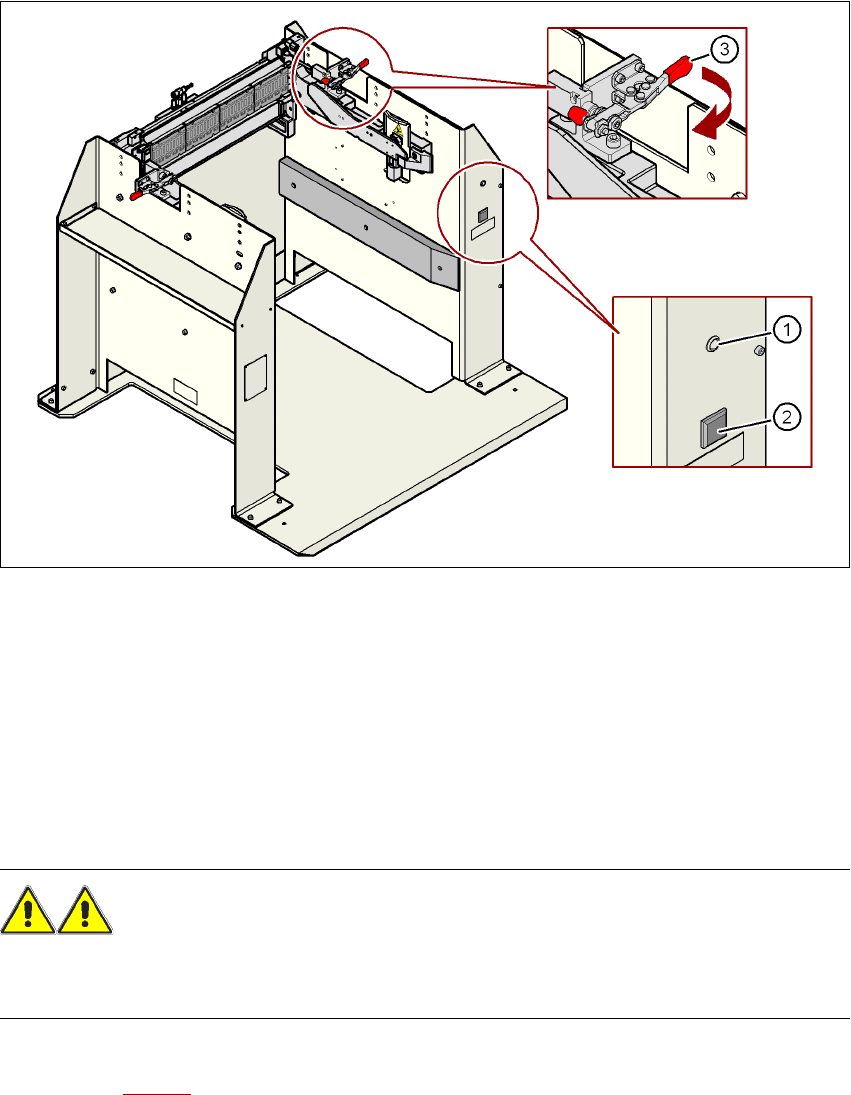

Fig. 5.16 - 1 Virar para baixo os manípulos do carro de componentes da Série X
(1) Iluminação de controlo para a alimentação da rede
(2) Tecla para bloquear e desbloquear todos os alimentadores sobre o carro de componentes
(3) Tensor horizontal para fixar a alavanca da mesa de componentes na posição "fechado"
5
5
5.16.1 Encostar o carro de componentes SIPLACE Série X na estação de encosto
ADVERTÊNCIA 5
→ Não agarre durante a aproximação no setor entre o carro de componentes e estação de en-
costo.
→ Abra simultaneamente os dois tensores horizontais, movendo estes na direção da seta (Pos.
3 na Fig. 5.16 - 1
).
