Manual do usuário SIPLACE Série X Extensões da estação
A partir da versão de software SR.70x.xx Edição 01/2011 Trocador de bocais
361
6.1.1.11 Trocador de bocais "Série 2" para a SpeedStar
Nº do artigo 00119716-xx Trocador de bocais 2, série X, C&P20
O trocador de pipetas da "Série 2" pode ser instalado nas localidades seguintes:
Máquina automática X4:Localidades 1, 2, 3 e 4 (veja a Fig. 6.1 - 3
, página 354)
Máquina automática X3:Localidades 1, 3 e 4 (veja a Fig. 6.1 - 4
, página 355)
Máquina automática X2:Localidades 1 e 3 (veja a Fig. 6.1 - 5
, página 356)
O pacote de montagem posterior contém um conjunto de montagem além do trocador de bocais.
6
Fig. 6.1 - 9 Conjunto de montagem para o trocador de bocais da "Série 2"
6
6
Extensões da estação Manual do usuário SIPLACE Série X
Trocador de bocais A partir da versão de software SR.70x.xx Edição 01/2011
362
6.1.2 Trocador de bocais para a SIPLACE MultiStar e a SpeedStar
Nº do artigo 00119741-xx Trocador de bocais CPP, série X
6

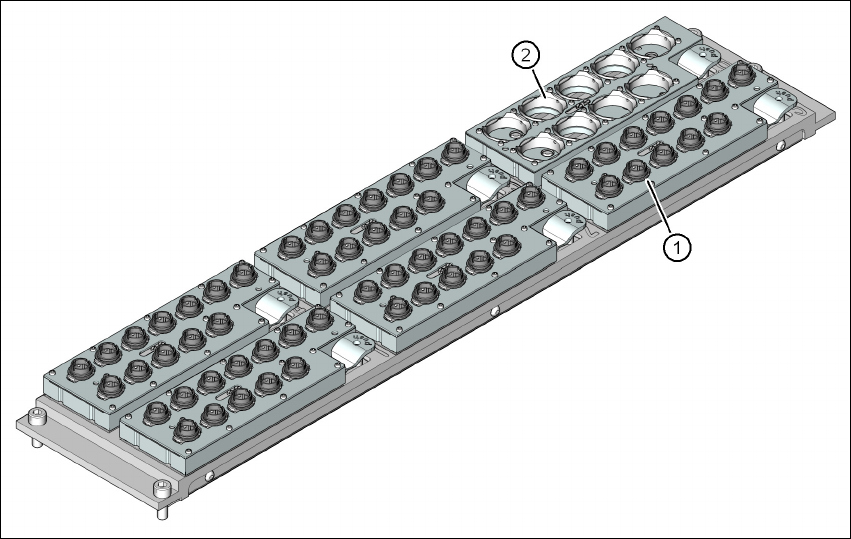

Fig. 6.1 - 10 Trocador de bocais para a SIPLACE MultiStar e a SpeedStar
(1) Carregador de bocais para bocais de 20xx
(2) Carregador de bocais para bocais de 28xx
6.1.2.1 Descrição
Este trocador de bocais tanto pode ser usado para a cabeça CPP como para a cabeça C&P20.
Os carregadores assentam numa placa de suporte conjunta, centrados com dois pinos cilíndricos
e fixos com 4 botões. Encontram-se centrados com dois pinos cilíndricos e fixados com 4 botões.
O assentamento correto dos carregadores na placa de suporte do trocador de bocais é contro-
lado com microinterruptores para não haver esmagamento da cabeça de montar por um carrega-
dor eventualmente saliente. Todas as 6 localidades dos carregadores têm de estar ocupadas
porque o circuito de segurança faz parar a máquina se houver carregadores em falta ou mal as-
sentes. Além disso, o trocador de bocais reconhece na codificação dos carregadores de bocais,
se se trata de um carregador de bocais de 20xx ou de um carregador de bocais de 28xx para a
cabeça CPP ou de um carregador de 10xx para a cabeça C&P20.
Se usar uma SpeedStar não podem ser colocados carregadores de bocais para a MultiStar.
Existem duas versões da estação de bocais, uma para a SIPLACE X4/X3/X2 e uma para a
SIPLACE X4I. Na estação de bocais podem ser soprados componentes dos bocais da MultiStar
Manual do usuário SIPLACE Série X Extensões da estação
A partir da versão de software SR.70x.xx Edição 01/2011 Trocador de bocais
363
ou da SpeedStar. Tanto bocais da MultiStar como da SpeedStar podem ser aí retiradas e retira-
das no coletor de rejeição.
Tab. 6.1 - 1 Configurações para o trocador de bocais CPP
6
6
6
Carregador de bocais para bocais de 20xx 6
6

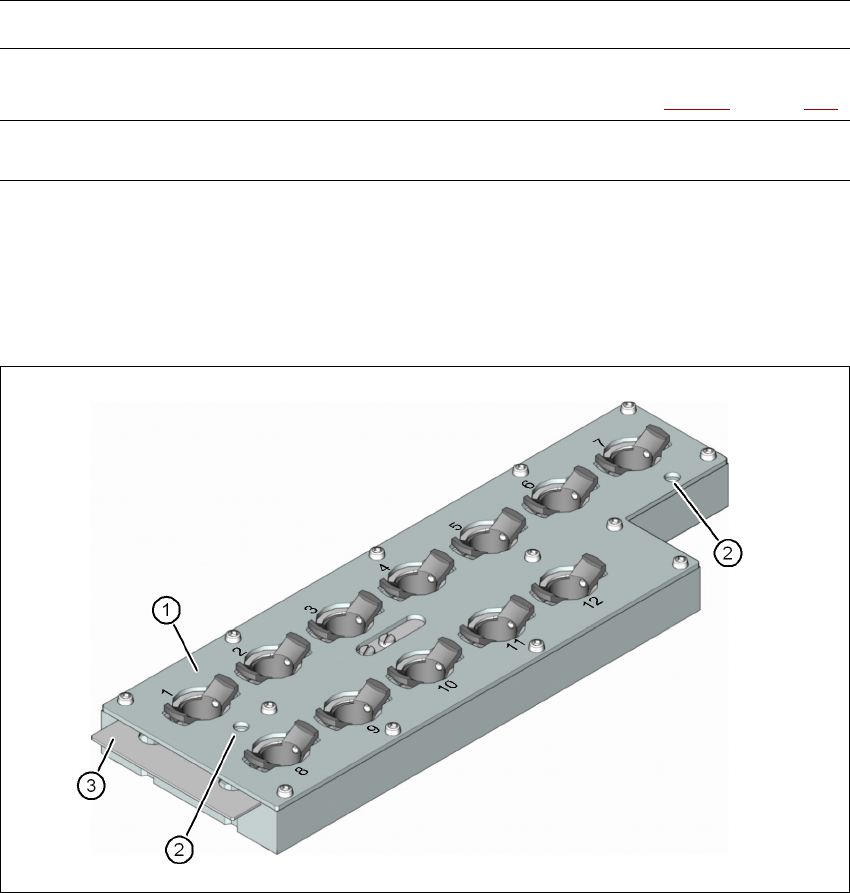

Fig. 6.1 - 11 Carregador de bocais para bocais de 20xx - Chapa de bloqueio aberta
(1) 12 garagens para bocais 20xx
(2) Marcas de ajuste (apenas visível com chapa de bloqueio aberta)
(3) Chapa de bloqueio
6
6
6
Cabeça de montar Carregador de bocais Observação
Cabeça CPP
5 carregadores para pipetas de 20xx Configuração padrão
1 carregador para pipetas de 28xx (veja a Fig. 6.1 - 10
, página 362)
Cabeça C&P20
6 carregadores para bocais de 10xx,
11xx ou 12xx
