Extensões da estação Manual do usuário SIPLACE Série X
Trocador de bocais A partir da versão de software SR.70x.xx Edição 01/2011
380
6.1.3.7 Trocador de bocais para a TwinStar na zona de montagem com 2 portais
e TBM aproximado
Artigo Nº. 00119747-xx Suporte Trocador de bocais TwinStar, Série X com TBM
No caso de uma combinação da TwinStar e do trocador de bandejas matricial em zonas de mon-
tagem com dois portais não poderá utilizar-se TwinStar. As seguintes localidades ficam afetadas:
– X4: localidades 2 e 4
– X3: localidade 4
Para casos como este existe o trocador de bocais ideal para a TwinStar na zona de montagem
com 2 portais e trocador de bandejas matricial aproximado.
NOTA 6
No caso de utilização desta opção de trocador de bocais tenha em atenção de que apenas
poderá processar componentes com dimensões máximas de 85 x 85 mm² e 125 x 10 mm².
6

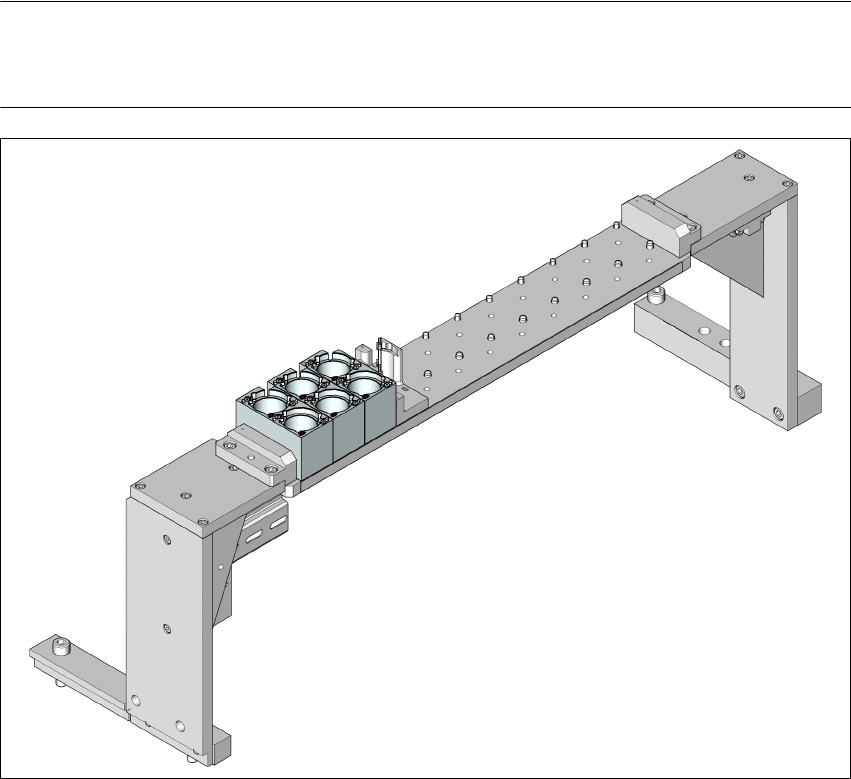

Fig. 6.1 - 26 Trocador de bocais para a TwinStar na zona de montagem com 2 portais e TBM aproximado
Manual do usuário SIPLACE Série X Extensões da estação
A partir da versão de software SR.70x.xx Edição 01/2011 Trocador de bocais
381
6.1.3.8 Trocador de bocais 2 para a TwinStar
Nº do artigo 00119717-xx Trocador de bocais 2, TwinStar
Este trocador de bocais pode alojar até 10 carregadores de bocais. Todos os outros dados téc-
nicos são idênticos ao do 1º trocador de bocais.
6.1.3.9 Coletor de rejeição dos componentes para a SIPLACE TwinStar
Para o SIPLACE TwinStar pode ser instalado um coletor de rejeição de componentes. Fica posi-
cionado ao lado do módulo de visão de Fine-Pitch (ver Pos. 4 nas Figs. 6.1 - 23
, página 377 e 6.1
- 24, página 378).
6

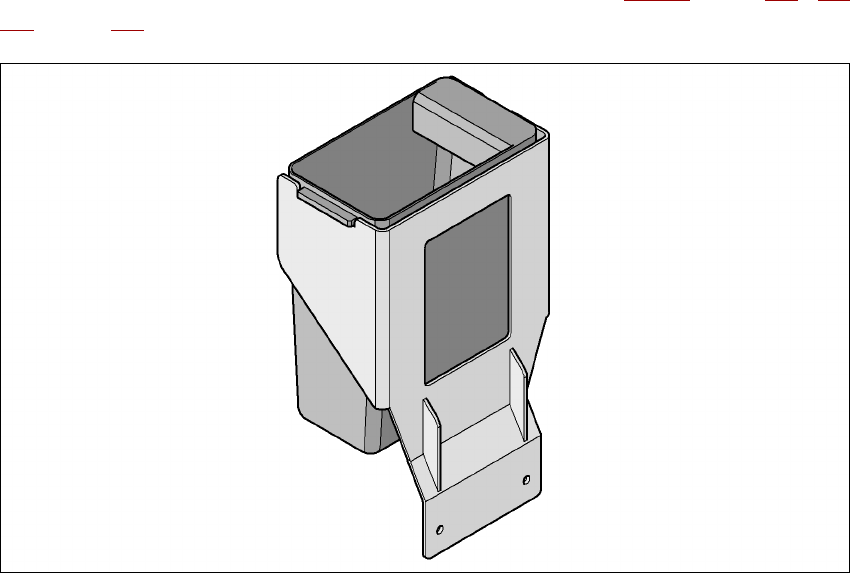

Fig. 6.1 - 27 Coletor de rejeição dos componentes para a SIPLACE TwinStar
6.1.3.10 Garras e bocais especiais
Além da gama SMT normal, as máquinas automáticas SIPLACE também trabalham com compo-
nentes segundo a técnica de encaixe em furo (Through Hole Technology) e componentes de for-
mas invulgares OSC (Odd Shaped Components). Paralelamente, a ASM AS desenvolve
continuamente bocais especiais e garras.
São fornecidos bocais especiais para todas as cabeças de montar, a fim de permitirem um máxi-
mo de velocidade, precisão e flexibilidade na execução de encomendas de montagem. A utiliza-
ção de trocadores de bocais automáticos reduz também os tempos de alimentação que se
verificam numa troca de produto.
ASM AS fornece garras para as cabeças Pick&Place. Componentes cujas superfícies não sejam
próprias para aspiração por meio de bocais são retirados por garras mecânicas e montados. Exis-
Extensões da estação Manual do usuário SIPLACE Série X
Trocador de bocais A partir da versão de software SR.70x.xx Edição 01/2011
382
tem duas execuções de garras que podem ser classificadas em dois grupos de acordo com a sua
função:
– Garras que pegam no componente pelas arestas exteriores e
– garras que pegam no componente pela aresta interior.
Para informações sobre bocais especiais e garras, deve dirigir-se a ASM AS. Para a execução
de carregadores especiais e garras, também se deverá dirigir a ASM AS.
