Manual do usuário SIPLACE Série X Introdução A partir da versão de software SR.70x .xx Edição 01/2011 Descrição da máquina 19 Para o processamento dos componentes s ão usadas três va riantes de mont agem: – o processo Co…
Introdução Manual do usuário SIPLACE Série X
Descrição da máquina A partir da versão de software SR.70x.xx Edição 01/2011
18
1

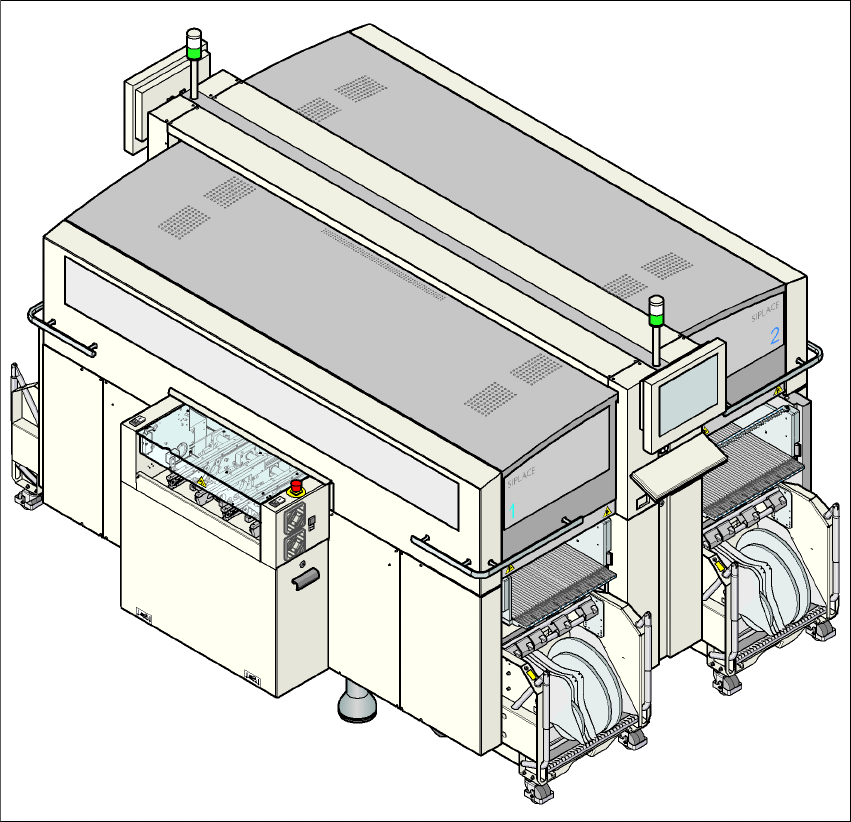

Fig. 1.0 - 2 Máquina automática de montar SIPLACE X4
1.1 Descrição da máquina
As máquinas automáticas de montar SIPLACE X4I, X4, X3 e X2 se caracterizam
– por uma máxima precisão,
– por uma maior flexibilidade aquando da configuração,
– capacidades de montagem até à conclusão do processo e
– uma gama de componentes abrangente de 01005 componentes até uma dimensão de
125 x 10 mm².
Manual do usuário SIPLACE Série X Introdução
A partir da versão de software SR.70x.xx Edição 01/2011 Descrição da máquina
19
Para o processamento dos componentes são usadas três variantes de montagem:
– o processo Collect&Place,
– o processo Pick&Place e
– uma combinação dos processos Collect&Place e Pick&Place (modo composto).
1
A base dos sistemas de montagem é um quadro da máquina resistente às torções e amortecido
contra vibrações. Esta construção garante uma produção de elevada qualidade e reduzida carga
ambiental para os trabalhadores porque o barulho de trepidações e vibrações é reduzido ao mí-
nimo. Os portais são produzidos como estrutura leve em composto de fibra de carbono.
A máquina automática de montar SIPLACE X4I dispõe de quatro portais, sendo que em cada
zona de montagem ambos os portais estão dispostos em espelho. Os portais podem ser equipa-
dos com a C&P20 e a recém desenvolvida cabeça CPP. Isto, juntamente com a otimização do
software, leva a trajetos de deslocação mais curtos e, desta forma, a capacidades de montagem
superiores.
Também a máquina automática de montar SIPLACE X4 se encontra equipada com 4 portais.
Além da cabeça C&P20 e da cabeça CPP é possível também a colocação da TwinStar, o que
leva a um aumento considerável da gama de componentes.
A máquina automática de montar SIPLACE X3 possui 3 portais, 2 dos quais na zona de monta-
gem 1 e 1 portal na zona de montagem 2. A máquina automática de montar SIPLACE X2 dispõe,
no total, de 2 portais, ou seja, 1 portal em cada zona de montagem. Em ambas as máquinas au-
tomáticas de montar é possível colocara C&P20, a cabeça CPP e a TwinStar.
Estas cabeças podem ser posicionados rapidamente e com precisão independentemente um do
outro na direções X e Y por meio de motores lineares.
Segundo o princípio da modularidade das cabeças estudado pela ASM Assembly Systems, as
cabeças de montar podem ser trocados facilmente e com rapidez. Poderá consultar uma vista
geral das configurações da cabeça de montagem nas Seções 1.1.1
, 1.1.2, 1.1.3, 1.1.4 e 1.1.5 a
partir da página 20
.
Para o abastecimento de componentes se encontram à disposição quatro localidades, que po-
dem ser equipadas com carros de componentes.
Poderão ainda aproximar-se das máquinas automáticas SIPLACE X2, X3 e X4 até dois trocado-
res de bandejas matriciais em vez do carro de componentes.
Processo de
montagem
Cabeça de montar Gama de
componentes
Máquina automática
de montar
Collect&Place
(C&P)
SpeedStar (C&P20)
MultiStar (CPP)
01005 - 6 x 6 mm²
01005 - 27 x 27 mm²
X4I, X4, X3, X2
X4I, X4, X3, X2
Pick&Place
(P&P)
TwinStar (TH)
MultiStar (CPP)
0201 - 125 x 10 mm²
01005 - 50 x 40 mm²
X4, X3, X2
C&P + P&P
(modo composto)
MultiStar (CPP) 01005 - 32 x 32 mm² X4, X3, X2
Introdução Manual do usuário SIPLACE Série X
Descrição da máquina A partir da versão de software SR.70x.xx Edição 01/2011
20
1.1.1 SIPLACE X4I
A máquina automática de montar X4I se encontra equipada com 4 portais, dois portais por cada
zona de montagem (ZM), estando os portais 2 e 4 dispostos em espelho relativamente aos portais
3 e 1.
nas máquinas automáticas X4I são possíveis as seguintes configurações das cabeças de mon-
tagem:
a) Zona de montagem 1
b) Zona de montagem 2
Os dados sobre o rendimento encontram-se na Seção 3.1, página 101.
1.1.2 SIPLACE X4
A máquina automática de montar X4 está equipada com quatro portais, sendo dois portais para
cada zona de montagem (ZM). Nas máquinas automáticas X4 são possíveis as seguintes confi-
gurações das cabeças de montagem:
a) Zona de montagem 1
b) Zona de montagem 2
Os dados sobre o rendimento encontram-se na Seção 3.1, página 101.
1
Cabeças de montar ZM2
b
Cabeças de montar ZM1
a
C&P20/C&P20 CPP / CPP
C&P20/C&P20 Sim Não
CPP / CPP Sim Sim
1
Cabeças de montar
ZM2
b
Cabeças de montar ZM1
a
C&P20/C&P20 CPP / CPP CPP/TH TH / TH
C&P20/C&P20 Sim Não Não Não
CPP / CPP Sim Sim Não Não
CPP/TH Sim Sim Sim Não
TH / TH Sim Sim Sim Sim
