2.9.3 Relações de ar comprimido na máquina automática depois de se desligar o
interruptor principal
Quando se desliga o interruptor principal (Pos. 1 na Fig. 2.9 - 1, página 89) ou também em caso
de falha de corrente, a válvula principal de comando elétrico Y1 da unidade de ar comprimido
(Pos. 1 na Fig. 2.8 - 1
, página 88) fecha. A pressão cai em 5 s para 0 MPa (0 bar).
2.10 Bloqueio da máquina aut. e colocação de painéis
de aviso
2.10.1 Função e finalidade
Antes da realização de quaisquer trabalhos de manutenção ou assistência técnica na máquina
automática, é preciso impedir que ela seja ligada inadvertidamente, colocando-se para isso pai-
néis de aviso. Se as regras de segurança a seguir apresentadas forem respeitadas, fica excluído
o risco de ferimentos para o pessoal.
NOTA Este processo inclui as condições mínimas que são impostas ao processo para bloquear
ou colocar os painéis de aviso em máquinas automáticas durante trabalhos de manutenção e as-
sistência técnica. Outras medidas de segurança que sejam necessárias para que o trabalho seja
terminado com segurança podem ser especificados pelo departamento de segurança no traba-
lho, pelo encarregado da segurança, pela comissão de segurança e pelo departamento de saúde.2
2.10.2 Descrição
Respeitar sempre o procedimento a seguir indicado sempre que se queira ligar, regular ou libertar
corrente elétrica na máquina automática.
→ Informar todo o pessoal sobre o que se vai passar.
→ Desligar a máquina automática e todos os aparelhos agregados. Execute para isso os pro-
cessos de desligar normais para isso:
– Pressione a tecla de PARADA.
– Baixe o controlador.
– Desligue a máquina automática no interruptor principal.
→ Desligar a máquina automática de todas as suas fontes de energia:
– Interrompa a introdução de ar comprimido.
– Interrompa a alimentação da rede.
→ Fechar as máquinas automáticas à chave.
Manual do usuário SIPLACE Série X Segurança do funcionamento
A partir da versão de software SR.70x.xx Bloqueio da máquina aut. e colocação de painéis de aviso
Edição 01/2011
95
– Coloque sempre um cadeado onde seja possível, p.ex. no interruptor de proteção do
motor.
2

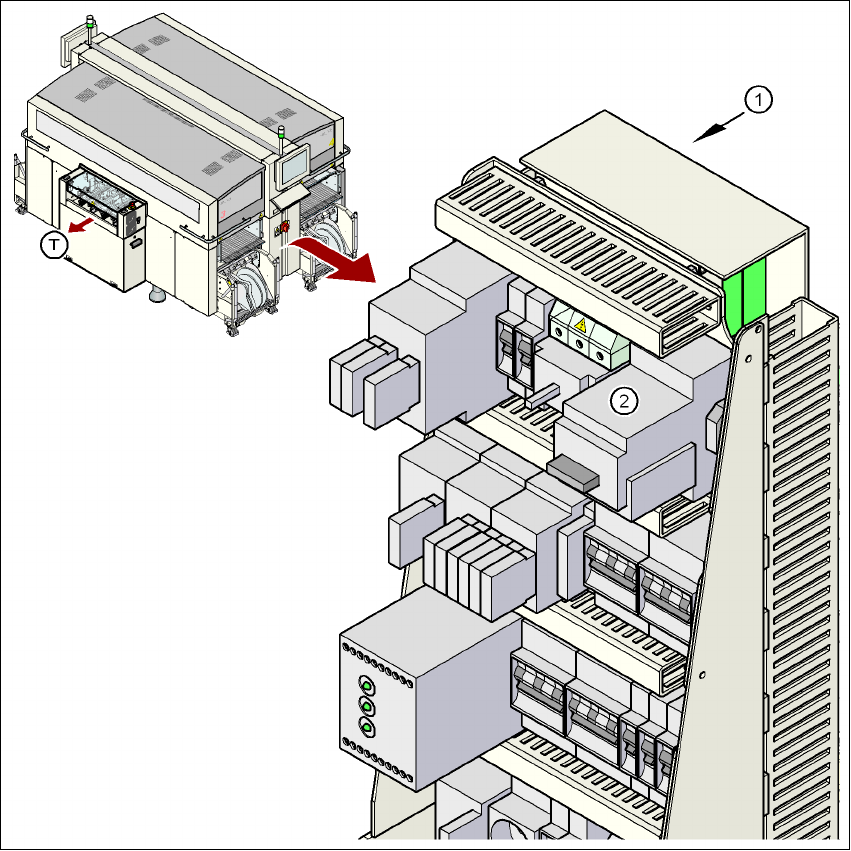

Fig. 2.10 - 1 Localização do interruptor de proteção do motor
2
(1) Alimentação de corrente
(2) Interruptor de proteção do motor
(T) Sentido do transporte das placas de circuitos impressos
Segurança do funcionamento Manual do usuário SIPLACE Série X
Bloqueio da máquina aut. e colocação de painéis de aviso A partir da versão de software SR.70x.xx
Edição 01/2011
96
Fig. 2.10 - 2 Bloquear o interruptor de proteção do motor
2
– Alternativa: Colocação de placas de aviso
Sempre que possível, fechar a máquina com um aloquete. No entanto, há situações em que
para a ligação da corrente não pode ser colocado um aloquete. Nesses casos, têm de ser
colocados painéis de aviso nas máquinas que estiverem ligadas livremente para que todo o
pessoal fique informado de que a máquina foi ligada para trabalhos de assistência técnica.
O painel tem de ficar colocado de forma segura para não cair, tem de poder ser ligo de todos
os lados e só poderá ser retirado por quem o colocou. 2
→ Libertação de energia acumulada
(A) Rodar a alavanca de comutação no sentido contrário do movimento dos ponteiros do re-
lógio.
(B) Com a chave de parafusos, retirar a manilha de retenção da alavanca de comutação.
(C) Bloquear a alavanca de comutação com cadeado.
