5.15 Aproximar e afastar o carro de componentes
5.15.1 Instruções de segurança para aproximar e afastar o carro de componentes
ADVERTÊNCIA 5
Por motivo de prevenção de acidentes (perigo de esmagamento), o carro de componentes deve
ser sempre aproximado e afastado por apenas uma só pessoa.
5

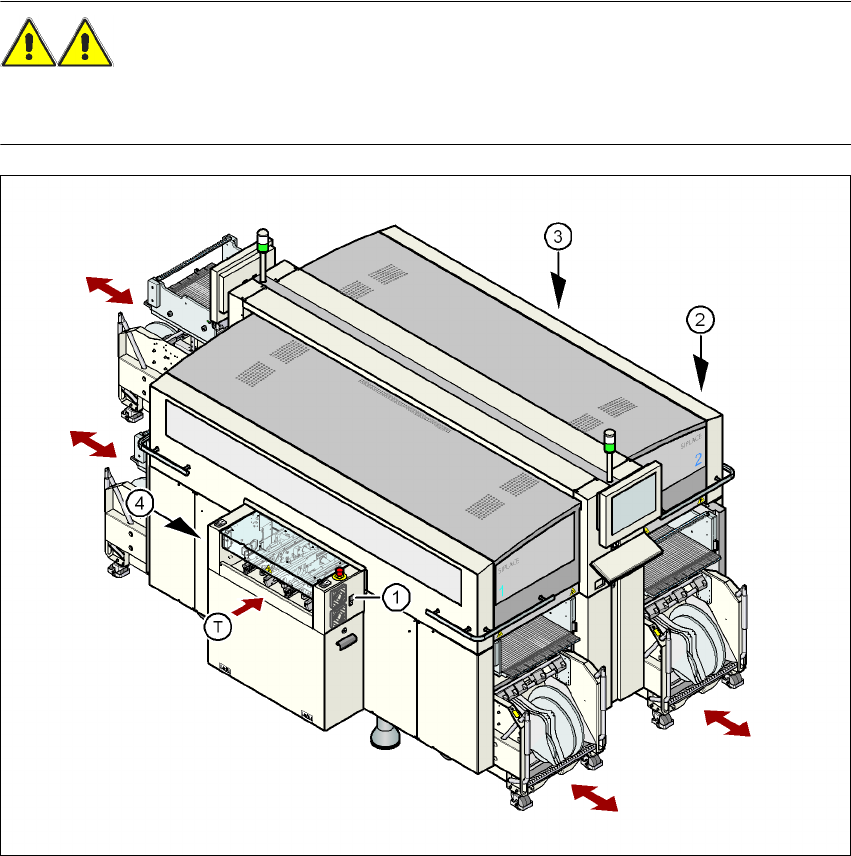

Fig. 5.15 - 1 Instruções de segurança para aproximar e afastar o carro de componentes
(1) Teclas para aproximar e afastar o carro de componentes, localidade 1
(2) Teclas para aproximar e afastar o carro de componentes, localidade 2
(3) Teclas para aproximar e afastar o carro de componentes, localidade 3
(4) Teclas para aproximar e afastar o carro de componentes, localidade 4
(T) Sentido do transporte de placas de circuitos impressos
Manual do usuário SIPLACE Série X Trabalhos na máquina
A partir da versão de software SR.70x.xx Aproximar e afastar o carro de componentes
Edição 01/2011
345
O sistema de segurança para a troca de carros de componentes prevê que o operador carregue
em uma tecla (Pos. 1, 2, 3 ou 4 na Fig. 5.15 - 1
, página 344) no lado de entrada ou de saída da
máquina automática para aproximar e afastar o carro de componentes. Fica desta forma garan-
tido que o operador durante o processo de aproximação e afastamento fica sempre ao lado da
máquina automática. Além disso, a aproximação do carro de componentes só é possível com as
tampas de proteção fechadas.
5.15.2 Afastar o carro de componentes
→ Carregue numa das teclas no lado de entrada ou de saída da máquina automática (Pos. 1,
2, 3 ou 4 na Fig. 5.15 - 1
, página 344) até que o carro de CO fique totalmente afastado.
→ Vire ambos os manípulos para cima (Pos. 1 na Fig. 5.15 - 2
).
5
Fig. 5.15 - 2 Vire para cima os manípulos do carro de componentes para empurrar
→ Com ambas as mãos nos manípulos, puxe o carro de componentes para fora da máquina
automática.
5.15.3 Instruções de segurança para deslocação do carro de componentes
ADVERTÊNCIA
Para evitar a ocorrência de acidentes, respeite rigorosamente as regras que seguem quando
deslocar o carro de componentes.
→ Sempre que queira deslocar o carro de componentes, segure nas pegas com ambas as
mãos.
Trabalhos na máquina Manual do usuário SIPLACE Série X
Aproximar e afastar o carro de componentes A partir da versão de software SR.70x.xx
Edição 01/2011
346
→ Não se esqueça de que um carro de componentes totalmente equipado com alimentadores
pode tombar para o lado ou para a frente a partir de uma inclinação de cerca de 20º.
→ Assegure-se de que a superfície sobre a qual desloca o carro seja sempre muito menos in-
clinada.
→ Tenha o cuidado de não colidir com obstáculos. Com velocidade suficiente, o carro poderia
tombar para a frente.
5.15.4 Aproximar o carro de componentes
5
Fig. 5.15 - 3 Carro de componentes e alimentação do carro de componentes, SIPLACE Série X
(1) Alimentação do carro de componentes, SIPLACE Série X
(2) Carro de componentes, SIPLACE Série X
(3) Trincos de bloqueio
