Dados técnicos da máquina automática Manual do usuário SIPLACE Série X Carro de componentes SIPLACE Série X A partir da versão de software SR.70x.xx Edição 01/2011 196 3.10 Carro de componentes SIPLACE Série X Nº do arti…
Manual do usuário SIPLACE Série X Dados técnicos da máquina automática
A partir da versão de software SR.70x.xx Edição 01/2011 Alimentadores X
195
O suporte de carregadores de waffle-pack deixa-se bloquear e desbloquear através da superfície
de comando. É por isso também possível uma troca do suporte durante o funcionamento de mon-
tagem, sem interrupção.
ADVERTÊNCIA 3
Respeite as instruções de segurança para a ocupação de localidades, na Seção 2.6.5.1
, página
84.
3

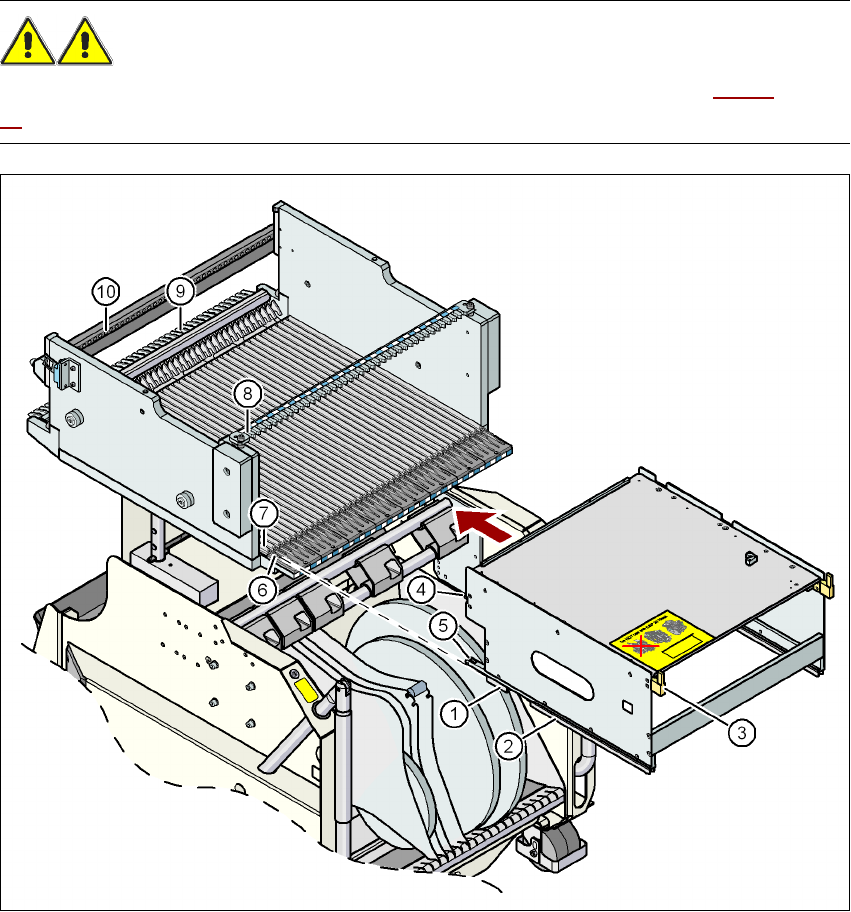

Fig. 3.9 - 19 Aplicar suporte de carregadores de waffle-pack no carro de componentes da série X
(1) Guia deslizante anterior (6) Ajuda para introdução
(2) Guia deslizante posterior (7) Carril deslizante (Perfil Omega)
(3) Pino de centrar "atrás" (8) Rebaixo na régua de centrar para alojamento
do pino de centrar "atrás"
(4) Pino de centrar "à frente" (9) Trincos de bloqueio
(5) Rolo de bloqueio (10) Furos de centrar na mesa de componentes
para alojamento do pino de centrar "à frente"
Dados técnicos da máquina automática Manual do usuário SIPLACE Série X
Carro de componentes SIPLACE Série X A partir da versão de software SR.70x.xx Edição 01/2011
196
3.10 Carro de componentes SIPLACE Série X
Nº do artigo 00119722-xx Carro de componentes SIPLACE Série X
Nas máquinas automáticas SIPLACE da Série X podem ser aproximados até quatro carros de
componentes SIPLACE Série X. A numeração das localidades vem referida na gravura a seguir.
3

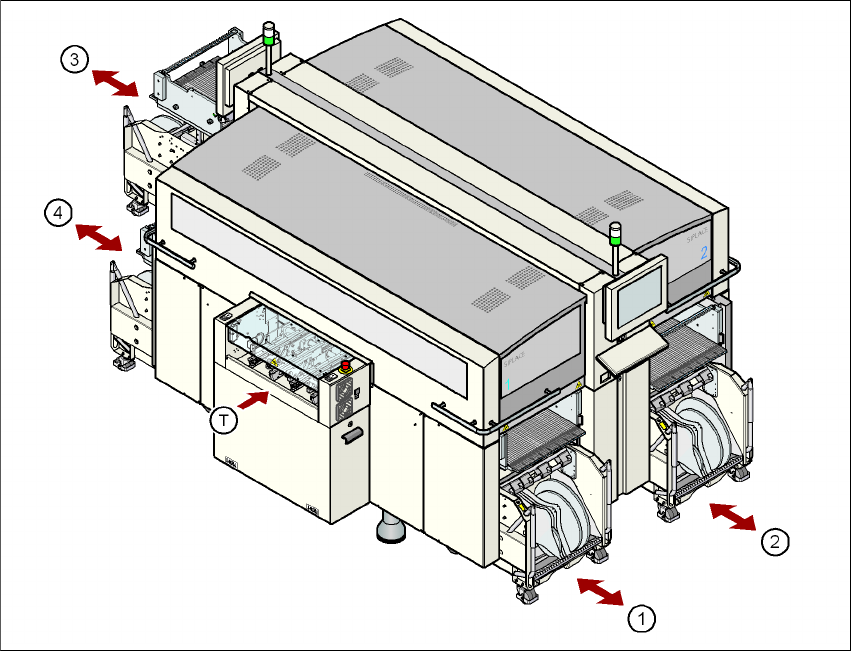

Fig. 3.10 - 1 Localidades dos carros de componentes, SIPLACE Série X
(1) Localidade 1
(2) Localidade 2
(3) Localidade 3
(4) Localidade 4
(T) Sentido do transporte da PCI
Os carros dos CO são módulos independentes que podem ser equipados com alimentadores
num local de preparação externo. Assim, a pausa no processo de produção para a troca de carros
dos CO é curta.
Manual do usuário SIPLACE Série X Dados técnicos da máquina automática
A partir da versão de software SR.70x.xx Edição 01/2011 Carro de componentes SIPLACE Série X
197
3

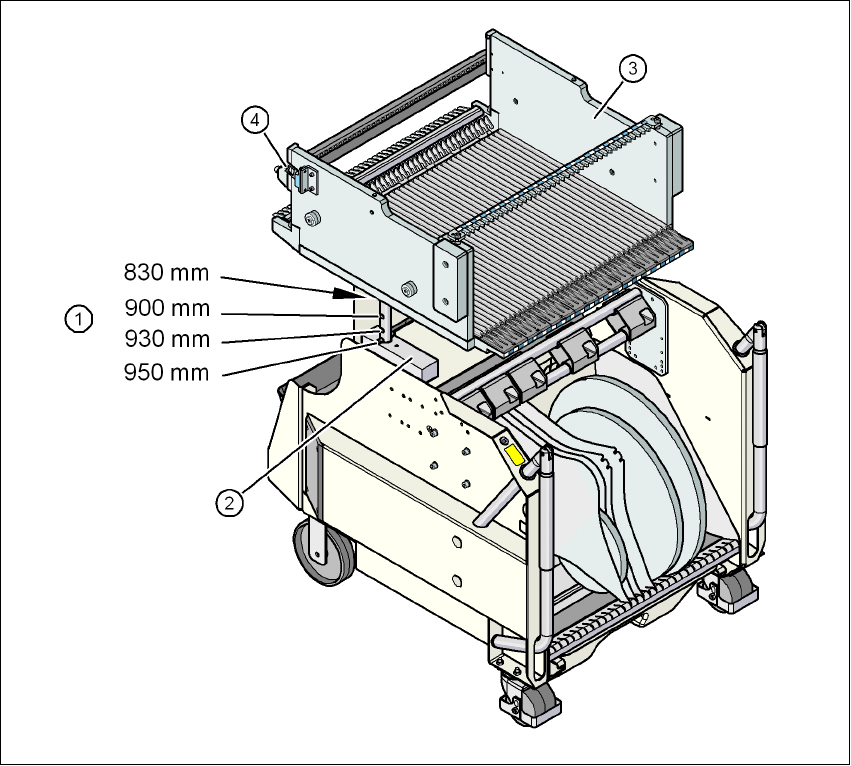

Fig. 3.10 - 2 Carro de componentes, SIPLACE Série X, com altura de transporte de PCI de 950 mm
3
(1) Furos para as alturas de transporte da PCI de 900, 930 e 950 mm nas colunas de guia. Para
a altura de transporte de 830 mm, a mesa de componentes fica sobre o calço (2).
(2) Calço de apoio
(3) Mesa de componentes
(4) Lingüeta de comutação para conectar o interruptor de segurança na alimentação do carro de
componentes
