Manual do usuário SIPLACE Série X D ados técnicos da máquina automática A partir da versão de software SR.70x.xx Edição 01 /2011 Alimentadores X 175 3.9.2.2 Aliment ador de fita 2x8 mm X 3 Fig. 3.9 - 4 Alimentador de fit…
Dados técnicos da máquina automática Manual do usuário SIPLACE Série X
Alimentadores X A partir da versão de software SR.70x.xx Edição 01/2011
174
3.9.2 Dados técnicos dos alimentadores da Série X de SIPLACE
As páginas seguintes contêm figuras dos alimentadores da Série X e os dados técnicos.
3.9.2.1 Alimentador de fita 8 mm X
3

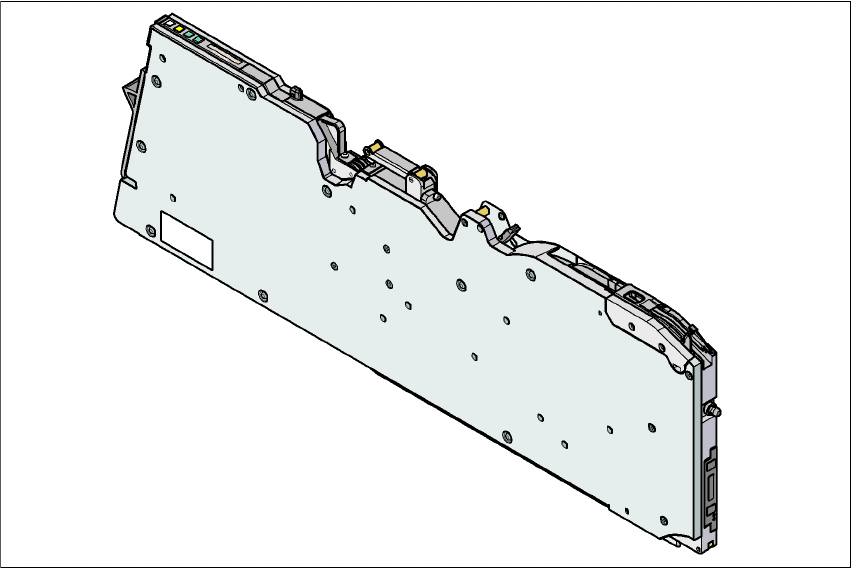

Fig. 3.9 - 3 Alimentador de fita 8 mm X
3
Alimentador de fita 8 mm X Nº do artigo 00141270-xx
Alimentador de fita 8 mm X com sensor de
entrançamento
Nº do artigo 00141290-xx
Largura 10,8 mm
Localidades dos alimentadores ocupadas 1
Espaçamento do transporte 1 mm / 2 mm / 4 mm / 8 mm
Tempo de troca para o cinto < 45 s
Tempo de troca do alimentador previamente
preparado na máquina automática
≤ 8 s
Manual do usuário SIPLACE Série X Dados técnicos da máquina automática
A partir da versão de software SR.70x.xx Edição 01/2011 Alimentadores X
175
3.9.2.2 Alimentador de fita 2x8 mm X
3

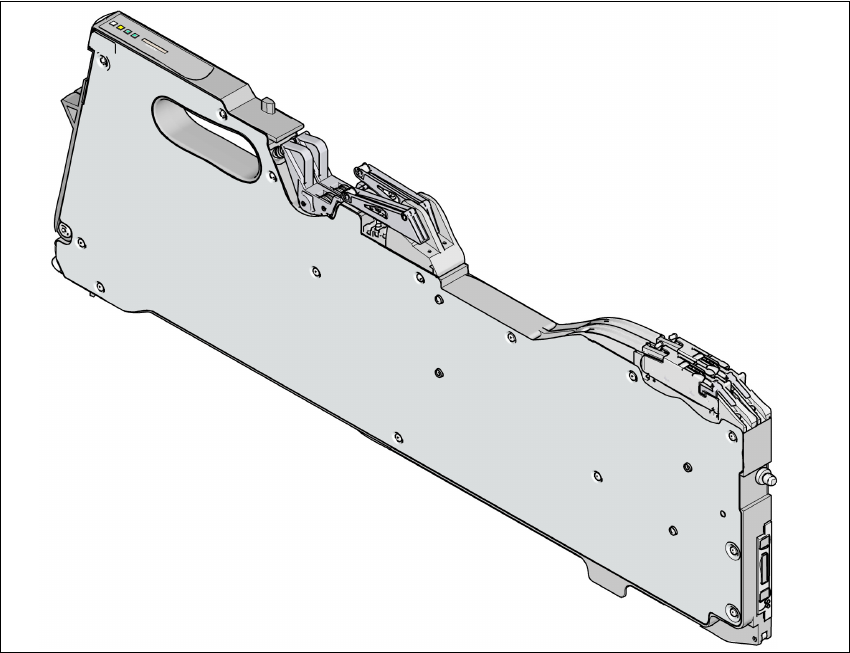

Fig. 3.9 - 4 Alimentador de fita 2x8 mm X
3
Alimentador de fita 2x8 mm X Nº do artigo 00141269-xx
Alimentador de fita 2x8 mm X com sensor de entrançamento Nº do artigo 00141289-xx
Largura 22,9 mm
Localidades dos alimentadores ocupadas 2
Espaçamento do transporte 1 mm / 2 mm / 4 mm / 8 mm
Tempo de troca para uma fita < 45 s
Tempo de troca do alimentador previamente preparado na
máquina automática
≤ 8 s
Dados técnicos da máquina automática Manual do usuário SIPLACE Série X
Alimentadores X A partir da versão de software SR.70x.xx Edição 01/2011
176
3.9.2.3 Alimentador de fita 12 mm X
3
Fig. 3.9 - 5 Alimentador de fita 12 mm X
3
3
3
3
3
Alimentador de fita 12 mm X Nº do artigo 00141271-xx
Alimentador de fita 12 mm X com sensor de
entrançamento
Nº do artigo 00141291-xx
Largura 22,6 mm
Localidades dos alimentadores ocupadas 2
Espaçamento do transporte de 4 mm até 16 mm em passos de 4 mm
Tempo de troca para o cinto < 45 s
Tempo de troca do alimentador previamente
preparado na máquina automática
≤ 8 s
