Extensões da estação Manual do usuário SIPLACE Série X Trocador de bandejas matricial A partir da versão de software SR.70x.xx Edição 01/2011 400 6.3.5 Dimensões da máquina automática X4 com trocador de bandejas matricia…
Manual do usuário SIPLACE Série X Extensões da estação
A partir da versão de software SR.70x.xx Edição 01/2011 Trocador de bandejas matricial
399
6.3.4.2 Elementos de comando
6
Fig. 6.3 - 2 Trocador de bandejas matricial, vista posterior
(1) Interruptor principal
(2) Botão de PARADA DE EMERGÊNCIA
(3) Torre 1 para alojamento do máximo de 30 suportes de carregador waffle-pack (até 60 Trays
JEDEC)
(4) Torre 2 para alojamento do máximo de 40 suportes de carregador waffle-pack (até 40 Trays
JEDEC)
(5) Ponto de partida para a manivela de regulação da altura do trocador de bandejas matricial
Extensões da estação Manual do usuário SIPLACE Série X
Trocador de bandejas matricial A partir da versão de software SR.70x.xx Edição 01/2011
400

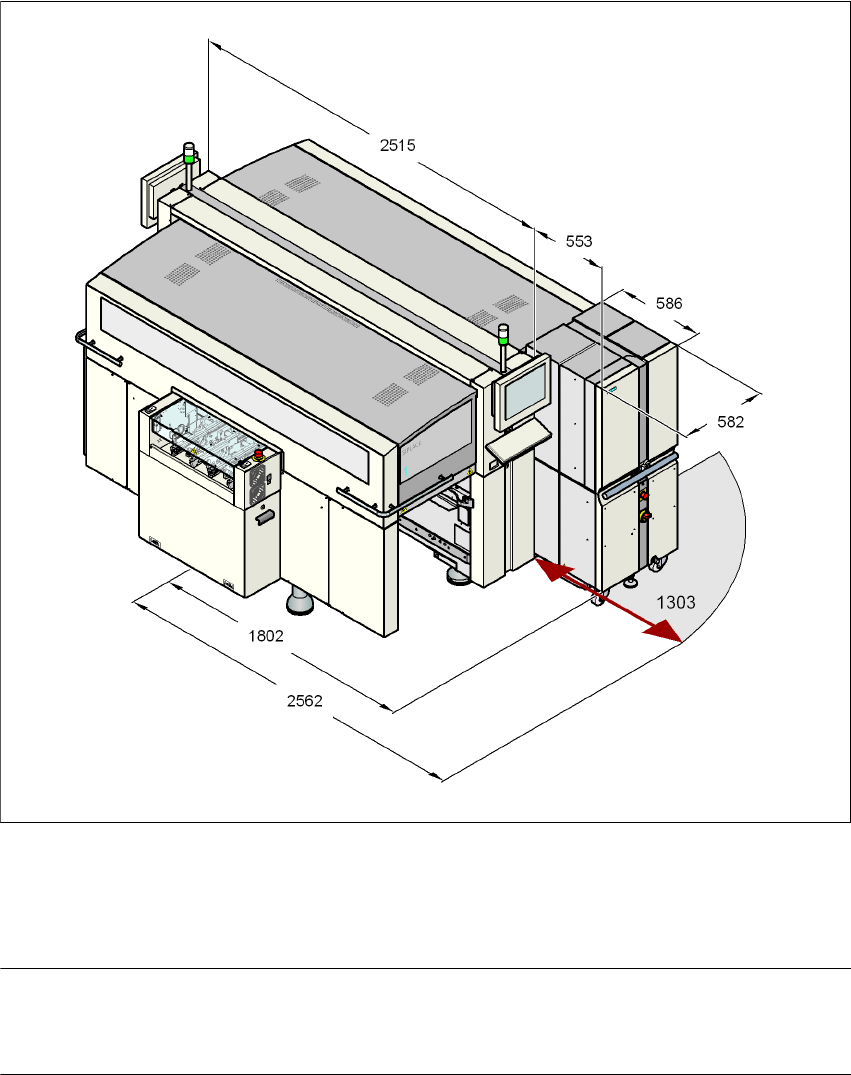

6.3.5 Dimensões da máquina automática X4 com trocador de bandejas matricial
Fig. 6.3 - 3 Dimensões da máquina automática X4 com trocador de bandejas matricial, em milímetros
6
NOTA 6
Nas localidades 2 e 4, em vez de um carro de componentes pode ser aproximado um trocador
de bandejas matricial.
Manual do usuário SIPLACE Série X Extensões da estação
A partir da versão de software SR.70x.xx Edição 01/2011 Trocador de bandejas matricial
401

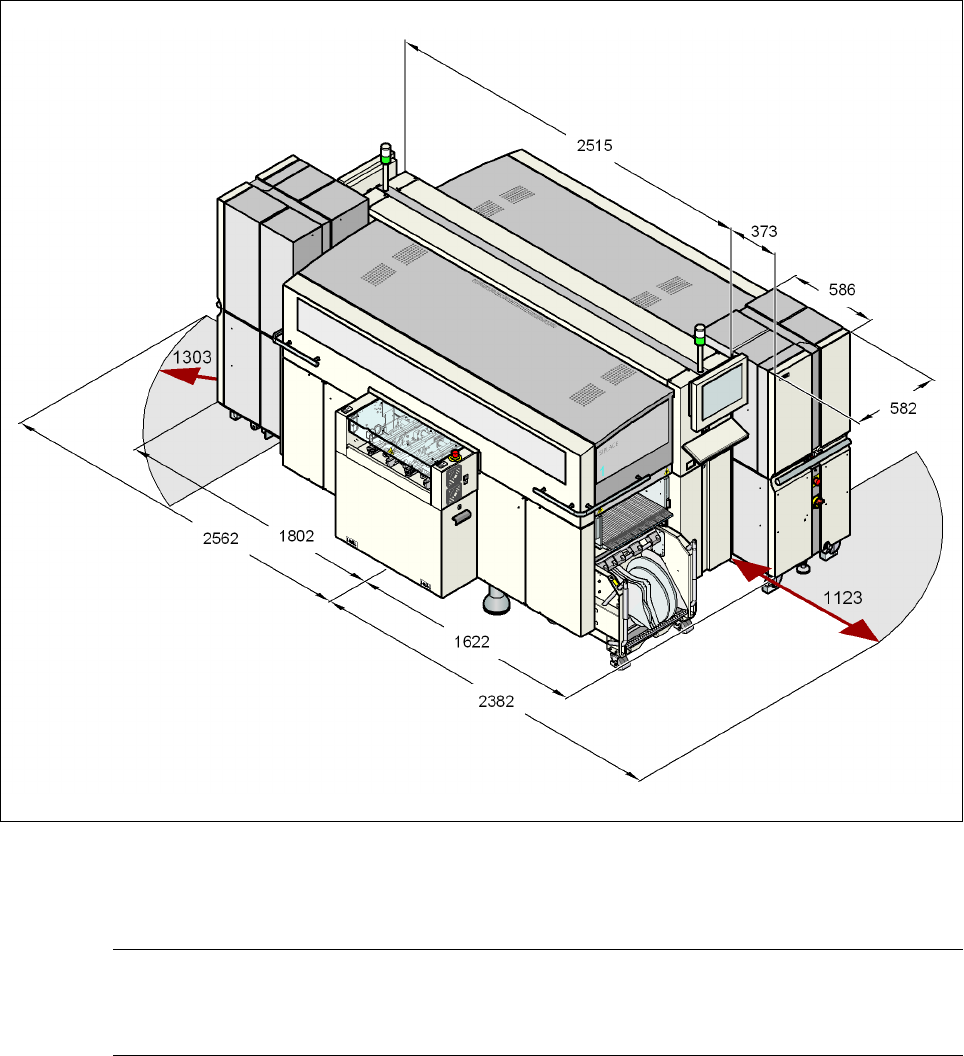

6.3.6 Dimensões da máquina automática X3 com trocador de bandejas matricial
6
Fig. 6.3 - 4 Dimensões da máquina automática X3 com trocador de bandejas matricial, em milímetros
NOTA 6
Nas localidades 2 e 4, em vez de um carro de componentes pode ser aproximado um trocador
de bandejas matricial.
