Para as máquinas automáticas X4- e X3 é válido, em geral:
– No caso de uma combinação da TwinStar e do trocador de bandejas matricial em zonas de
montagem com dois portais não poderá utilizar-se TwinStar. Para estes caso existe o troca-
dor de bocais na zona de montagem com dois portais (consulte a Seção 6.1.3.7
, página 380).
– Na zona de montagem com dois portais e cabeças 2 pode instalar-se um TBM.
– Na zona de montagem com dois portais, 1 cabeça CPP e 1 TwinStar apenas é possível ins-
talar o TBM na localidades pertencente à zona de portais da TwinStar.
Além disso, para as máquinas automáticas também é válido:
– Em conjunto com o TBM não pode instalar-se qualquer trocados de bocais na localidade 4.
Extensões da estação Manual do usuário SIPLACE Série X
Trocador de bandejas matricial A partir da versão de software SR.70x.xx Edição 01/2011
398
6.3.4.1 Dimensões
6
Fig. 6.3 - 1 Trocador de bandejas matricial, dimensões, todas as indicações em milímetros
Manual do usuário SIPLACE Série X Extensões da estação
A partir da versão de software SR.70x.xx Edição 01/2011 Trocador de bandejas matricial
399
6.3.4.2 Elementos de comando
6

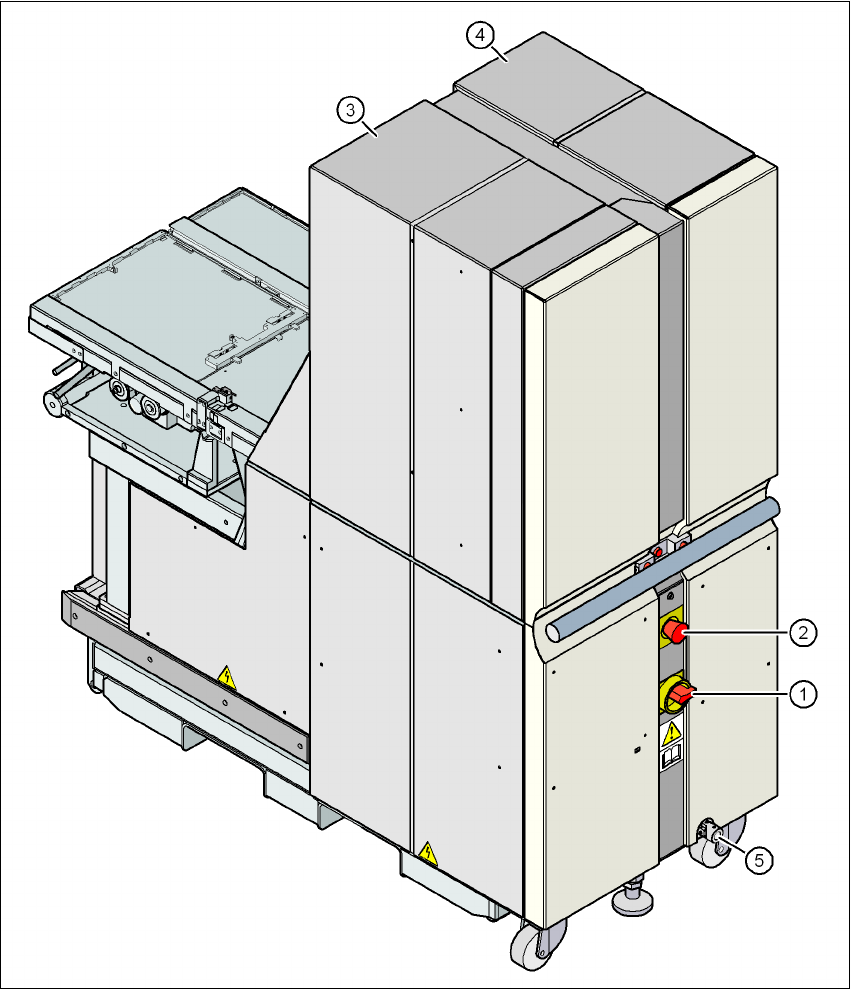

Fig. 6.3 - 2 Trocador de bandejas matricial, vista posterior
(1) Interruptor principal
(2) Botão de PARADA DE EMERGÊNCIA
(3) Torre 1 para alojamento do máximo de 30 suportes de carregador waffle-pack (até 60 Trays
JEDEC)
(4) Torre 2 para alojamento do máximo de 40 suportes de carregador waffle-pack (até 40 Trays
JEDEC)
(5) Ponto de partida para a manivela de regulação da altura do trocador de bandejas matricial
